РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации

(утв. Приказом Минтранса России от 19.09.1994 N ДВ-98)

Утверждено

Приказом Директора

Департамента воздушного транспорта

от 19 сентября 1994 г. N ДВ-98



См. также:

Руководство по эксплуатационному содержанию аэродромов экспериментальной авиации (РЭСА ЭА) Утверждено Приказом Минпромторга РФ от 30 декабря 2009 г. N 1215

Приказ Росаэронавигации от 28 ноября 2007 г. N 119 Об утверждении Федеральных авиационных правил Размещение маркировочных знаков и устройств на зданиях, сооружениях, линиях связи, линиях электропередачи, радиотехническом оборудовании и других объектах, устанавливаемых в целях обеспечения безопасности полетов воздушных судов



Введение

Глава 1. Основные положения по эксплуатации  аэродромов (вертодромов) гражданской авиации

1.1. Общие положения по содержанию и ремонту аэродромов (вертодромов)

1.2. Общие сведения о гражданских аэродромах, регистрация и допуск к эксплуатации

1.3. Основные задачи аэродромного обеспечения полетов

Глава 2. Общие требования по эксплуатации аэродромов (вертодромов)

2.1. Технологические требования по подготовке летных полей аэродромов (вертодромов)

2.2. Взаимодействие служб аэропорта, обеспечивающих полеты

2.3. Организация связи при выполнении работ на летном поле

2.4. Требования к аэродромным машинам при работе на летном поле

2.5. База аэродромной службы аэропорта

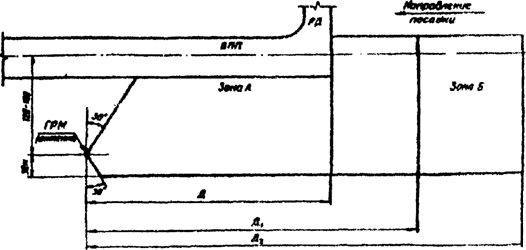

2.6. Требования к содержанию зон КРМ и ГРМ РМС

Глава 3. Маркировка аэродромов (вертодромов) и препятствий

3.1. Дневная маркировка аэродромов с искусственными покрытиями

3.2. Оборудование аэродромов маркировочными знаками

3.3. Дневная маркировка и светоограждение препятствий

3.4. Дневная маркировка и оборудование маркировочными знаками вертодромов и посадочных площадок

3.5. Технология маркировки аэродромов, вертодромов и посадочных площадок

Глава 4. Осмотр и оценка параметров состояния элементов летного поля

4.1. Осмотр летного поля аэродрома

4.2. Измерение параметров, контроль и оценка состояния элементов летного поля аэродромов (вертодромов)

Глава 5. организация и технологии содержания летных полей аэродромов (вертодромов) в различные периоды года

5.1. Содержание летного поля в летний период

5.2. Содержание летного поля в зимний период

5.3. Особенности содержания летных полей снежно-ледовых аэродромов на крайнем севере

5.4. Порядок рассмотрения, согласования и контроля за строительством зданий и сооружений на приаэродромных территориях и воздушных трассах

5.5. Требования к проведению работ при реконструкции и ремонте элементов летных полей в условиях действующего аэропорта

5.6. Организация строительных и ремонтных работ на территории летного поля

Приложения

Приложение 1. Термины, определения и принятые сокращения

Приложение 2. Контрольный лист - обязательство начальника (ст. инженера, инженера, мастера, техника) аэродромной службы

Приложение 3. Журнал учета состояния летного поля

Приложение 4. Рекомендуемые позывные абонентов и фразеология радиопереговоров между абонентами аэродромной службы и других служб, связанных с обеспечением полетов

Приложение 5. Перечень машин и механизмов для содержания аэродромов, подлежащих оборудованию проблесковыми огнями и радиостанциями внутриаэропортовой связи

Приложение 6. Методы и средства оценки состояния элементов летного поля

Приложение 7. Методика прогнозирования льдообразовании на аэродромных покрытиях

Приложение 8. Требования к качеству очистки покрытий средствами механизации и методика контроля эффективности действия их рабочих органов

Приложение 9. Методические рекомендации по определению количества средств механизации для содержания аэродромов

Приложение 10. Основные типы и характеристики машин эксплуатационного содержания аэродромов

Приложение 11. Форма Снежного NOTAM

Приложение 12. Определение показателя прочности и плотности грунтов летного поля

Приложение 13. Определение показателей прочности и плотности снега

Приложение 14. Характеристики лакокрасочных материалов для маркировки аэродромных покрытий и переносных маркировочных знаков

Приложение 15. Акт дефектов Искусственных покрытий элементов летного поля аэродрома (вертодрома)

Приложение 16. Методика испытаний на прочность якорных креплений для швартовки ВС от ветровой нагрузки

Приложение 17. Акт проверки прочности якорных креплений на МС

Приложение 18. Определение возможности эксплуатации воздушных судов на аэродроме по методу "ACN - PCN"



О внесении изменений и дополнений в "Руководство по эксплуатации гражданских аэродромов Российской Федерации" (РЭГА РФ-94) см. Указание Департамента воздушного транспорта Минтранса РФ от 22 марта 1996 г. N ДВ-39/И



РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ ГРАЖДАНСКИХ АЭРОДРОМОВ

РОССИЙСКОЙ ФЕДЕРАЦИИ



(РЭГА РФ-94)



С введением в действие настоящего Руководства считать утратившим силу "Наставления по аэродромной службе в гражданской авиации СССР" (НАС ГА-86).



ВВЕДЕНИЕ



Данное Руководство предназначено для соответствующих служб, полномочных органов и должностных лиц, несущих ответственность и осуществляющих эксплуатацию гражданских аэродромов.

Оно может использоваться в качестве практического пособия, инструктивного, а в отдельных вопросах рекомендуемого материала должностным лицам и службам авиапредприятий и сторонних организаций, осуществляющих работы по эксплуатационному содержанию, ремонту (реконструкции) элементов летного поля в условиях действующего аэродрома.

Руководство разработано на основе накопленного практического опыта эксплуатации аэродромов. Однако его положения должны быть увязаны с местными условиями, опытом, рекомендациями и правилами, действующими в данном регионе.

В настоящем Руководстве даны основные положения, технологические особенности и рекомендации по эксплуатации элементов и сооружений летных полей аэродромов. В нем приведены ссылки на нормы и правила, регламентирующие требования к аэродромному обеспечению полетов воздушных судов.

Руководство рассматривает основы аэродромного обеспечения полетов воздушных судов. В нем нашли отражения вопросы, направленные на экономически целесообразное и эффективное выполнение работ по подготовке аэродромов к полетам, а также вспомогательный материал по организации, методикам выполнения, расчетам и документальному оформлению результатов выполненных работ.

В Руководстве сформулированы обязательные для выполнения требования, а также даны рекомендации по контролю состояния и подготовке летных полей аэродромов к полетам.



ГЛАВА 1



ОСНОВНЫЕ ПОЛОЖЕНИЯ ПО ЭКСПЛУАТАЦИИ АЭРОДРОМОВ

(ВЕРТОДРОМОВ) ГРАЖДАНСКОЙ АВИАЦИИ



1.1. ОБЩИЕ ПОЛОЖЕНИЯ ПО СОДЕРЖАНИЮ

И РЕМОНТУ АЭРОДРОМОВ (ВЕРТОДРОМОВ)



1.1.1. Содержание и ремонт летных полей аэродромов (вертодромов) представляют собой комплекс мероприятий, направленных на поддержание и восстановление первоначальных эксплуатационных качеств и обеспечение постоянной эксплуатационной готовности.

1.1.2. Содержание летных полей аэродромов (вертодромов) заключается в контроле их технического состояния и обеспечении готовности летного поля для производства полетов.

Эксплуатационное содержание включает в себя работы, направленные на обеспечение функционального назначения элементов и сооружений летного поля, а также мероприятия по проверке и оценке их состояния, а именно:

систематический контроль (инспектирование);

детальный осмотр, контроль, в том числе инструментальный, и выполнение работ по содержанию;

выполнение ремонтных работ.

1.1.2.1. Систематический контроль включает мероприятия, необходимые для проверки и оценки эксплуатационного состояния покрытий сооружений и других элементов летного поля, как плановые, так и внеплановые, т.е. вызванные аварийными или другими обстоятельствами.

1.1.2.2. Работы рекомендуется выполнять по специально разработанным технологическим документам (планам) с указанием времени и характера выполнения работ с отметкой (отчетом) об исполнении.

В плане должны указываться: характер подготовки и вид контроля (проверки), отчет о результатах с их оценкой, на основании которой решается вопрос о необходимости проведения дополнительных мероприятий (очистки, маркировки, ремонта и т.п.).

1.1.3. Ремонт заключается в устранении дефектов с целью восстановления, в первую очередь, работоспособности покрытий, сооружений и других элементов летного поля, а затем и полной исправности.

Поверхность аэродромных покрытий, особенно ИВПП и площадок для запуска двигателей, должна поддерживаться в таком состоянии, которое исключало бы возможность появления посторонних предметов - продуктов разрушения покрытий.

1.1.4. Под работоспособностью понимается способность покрытия (сооружения) или другого элемента летного поля аэродрома (вертодрома) выполнять заданные функции, сохраняя значения их основных параметров, изложенных в разд. 2.1 Руководства.

1.1.5. Под исправностью понимается такое состояние покрытия (сооружения, элемента летного поля), когда оно соответствует всем требованиям нормативных документов.

1.1.6. Качество элементов летного поля определяется совокупностью свойств: несущей способностью, прочностью, ровностью, фрикционными свойствами, влагостойкостью, атмосферостойкостью, морозостойкостью и др.

1.1.7. Обобщающее свойство качества покрытий, сооружений, элементов летного поля определяется надежностью.

1.1.8. В аэродромных покрытиях различают следующие свойства: долговечность, безотказность, ремонтопригодность, надежность.

1.1.8.1. Долговечность - характеризуется продолжительностью сохранения работоспособности элементов аэродрома с перерывами на ремонт (текущий, капитальный) до наступления предельного состояния. Долговечность аэродромных покрытий или других сооружений аэродрома измеряется сроком службы.

Под предельным состоянием понимается такое состояние, при котором эксплуатация должна быть прекращена из-за невозможности аэродромного обеспечения полетов воздушных судов.

1.1.8.2. Под безотказностью понимается свойство непрерывно сохранять работоспособность в течение заданного времени.

1.1.8.3. Ремонтопригодность - приспособляемость покрытия (сооружения) или элемента летного поля к выполнению ремонта или техническому уходу.

1.1.8.4. Под надежностью понимается такое обобщающее свойство аэродромного покрытия (сооружения), элемента летного поля, которое обусловлено их долговечностью, безотказностью, ремонтопригодностью и обеспечивает выполнение заданных функций.

1.1.9. В зависимости от объема и характера, а также возможности выполнения ремонтные работы на аэродроме (вертодроме) подразделяются на текущие и капитальные. Основные положения по видам ремонта, а также методы, материалы и технологии выполнения ремонтных работ приводятся в "Руководстве по ремонту аэродромных сооружений".

1.1.10. К текущему ремонту относятся работы по систематическому и своевременному предохранению элементов летного поля и их сооружений от преждевременного разрушения и износа путем устранения мелких повреждений и неисправностей. Он подразделяется на плановый, проводимый регулярно по плану на основе актов технических осмотров (см. Прил. 15), и непредвиденный.

1.1.11. К капитальному ремонту относятся такие работы, в процессе которых производится исправление или смена разрушенных, деформированных и изношенных конструкций в значительных объемах или замена их на более прочные и экономичные.

1.1.12. Организация и выполнение ремонтных и других работ строительными организациями на летном поле действующего аэродрома должны отвечать требованиям, изложенным в разд. 5.5 настоящего Руководства.

1.1.13. Необходимость и назначение вида ремонта зависит от технического состояния искусственных покрытий (сооружений), элементов аэродрома, оцениваемого критериями предельного состояния, при которых дальнейшая эксплуатация покрытий недопустима.

На критерий оценки предельного состояния главное влияние оказывает степень разрушения покрытия, в особенности его поверхностного слоя, поэтому оценка производится путем количественного определения степени разрушения, деформирования, неровностей и износа покрытия на момент обследования (см. Прил. 15).

1.1.14. Степень разрушения аэродромных покрытий определяется на основании их обследования, по результатам которого составляются акты и планы дефектов покрытий с выводом о степени соответствия состояния покрытий требованиям НГЭА и оценкой их технического состояния (см. Прил. 15).

1.1.15. Для определения технического состояния аэродромных покрытий и прогнозирования сроков их службы рекомендуется использовать различные методы оценки.

По результатам обследований рекомендуется строить графики зависимостей значений оценки технического состояния от времени эксплуатации покрытия и посредством экстраполяции определить примерный ресурс, который позволит судить о долговечности покрытия, прогнозировать его дальнейшее состояние и вовремя наметить проведение тех или иных ремонтных мероприятий.

1.1.16. Назначение вида ремонта взаимосвязано со сроками службы покрытий до капитального ремонта. Примерная периодичность капитальных ремонтов покрытий приведена в "Руководстве по ремонту аэродромных сооружений" и может использоваться для планирования ремонтных мероприятий.



1.2. ОБЩИЕ СВЕДЕНИЯ О ГРАЖДАНСКИХ АЭРОДРОМАХ,

РЕГИСТРАЦИЯ И ДОПУСК К ЭКСПЛУАТАЦИИ



Общие сведения о гражданских аэродромах, порядок регистрации и допуска к эксплуатации приведены в "Руководстве по государственной регистрации и допуску к эксплуатации гражданских аэродромов Российской Федерации".



1.3. ОСНОВНЫЕ ЗАДАЧИ АЭРОДРОМНОГО ОБЕСПЕЧЕНИЯ ПОЛЕТОВ



1.3.1. Аэродромная служба. Осуществляет эксплуатационное содержание летных полей аэродромов в соответствии с действующими стандартами, нормами, правилами и настоящим Руководством.

Осуществляет контроль за соответствием летных полей аэродромов требованиям НГЭА.

Проводит мероприятия, направленные на восстановление пригодности летных полей аэродромов к приему и выпуску воздушных судов.

Своевременно информирует службу аэронавигационной информации о всех изменениях, происходящих на аэродроме в части готовности летного поля к полетам и выполняемых работах на его элементах.

Осуществляет мероприятия по обеспечению соответствия летных полей сертификационным требованиям на аэродромах, в т.ч. на аэродромах допущенных к эксплуатации по минимуму I, II, III категорий ИКАО.

Осуществляет контроль за строительством сооружений и объектов, расположенных на приаэродромной территории и воздушных трассах.

Обеспечивает контроль за пригодностью приписных аэродромов, аэродромов для обеспечения авиационных работ и посадочных площадок к эксплуатации воздушных судов.

1.3.2. Руководитель полетов на аэродроме. Осуществляет контроль за выполнением работ на летном поле аэродрома, обеспечивая безопасность полетов воздушных судов.

Контролирует готовность ВПП к приему и выпуску воздушных судов.

Контролирует освобождение летной полосы от технических средств не позднее чем за 5 мин до расчетного (уточненного) времени посадки, а также перед взлетом воздушных судов.

Запрещает выполнение работ на ВПП в случаях отсутствия или потери связи между диспетчером СДП и аэродромной службой.

Запрещает выезд на ВПП техническим средствам, оборудование которых не соответствует требованиям настоящего Руководства, а также без сопровождения спецмашиной ответственного лица службы, проводящей работы на территории летного поля.

1.3.3. Служба спецавтотранспорта. Выделяет в распоряжение аэродромной службы аэродромно-уборочные машины и механизмы в исправном состоянии, оборудованные габаритными и проблесковыми огнями, радиостанцией, буксирными устройствами и тросами.



ГЛАВА 2



ОБЩИЕ ТРЕБОВАНИЯ ПО ЭКСПЛУАТАЦИИ АЭРОДРОМОВ (ВЕРТОДРОМОВ)



2.1. ТЕХНОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ ПО ПОДГОТОВКЕ

ЛЕТНЫХ ПОЛЕЙ АЭРОДРОМОВ (ВЕРТОДРОМОВ)



2.1.1. Аэродром (вертодром) в целом или отдельные участки летного поля считаются не подготовленными к эксплуатации при следующих условиях:

2.1.1.1. Значение коэффициента сцепления на всей длине ИВПП и ГВПП, содержащихся под слоем уплотненного снега, или на любом участке длиной более третьей ее части ниже 0,3 ед.к.с.

2.1.1.2. Различие значений коэффициента сцепления на близлежащих участках ИВПП с обеих сторон от оси превышает 0,20 ед.к.с.

2.1.1.3. Толщина слоя атмосферных осадков (снега, слякоти, воды) на рабочей части ИВПП и ГВПП выше допустимых значений.

2.1.1.4. Сопряжения очищенных и неочищенных участков от снега имеют уклоны более 1:10.

2.1.1.5. Микронеровности покрытия не отвечают требованиям НГЭА.

2.1.1.6. Наличие на поверхности посторонних предметов, в том числе продуктов разрушения поверхности, кусков льда и уплотненного снега.

2.1.1.7. Наличие на поверхности участков, загрязненных ГСМ и антиобледенительной жидкостью для обработки ВС.

2.1.1.8. Прочность искусственных покрытий ВПП, РД, перрона, выраженная классификационным числом покрытия (PCN), недостаточна для ВС, допущенных к эксплуатации на указанных покрытиях.

2.1.1.9. Показатели прочности грунтов (уплотненного снежного покрова) на грунтовых аэродромах ниже значений, установленных требованиями РЛЭ, разброс среднеарифметических величин прочностей грунтов на глубинах 10 и 30 см для ГВПП и рабочих площадей посадочных площадок превышает на стартовых участках 10%, средних - 20%, путях руления - 15%.

2.1.1.10. На стартовых участках ГВПП, МС, местах опробования двигателей и путях руления степень уплотнения грунтов, характеризуемая коэффициентом уплотнения по ГОСТ 22733-77 для песчаных и супесчаных грунтов, ниже 0,95, для суглинистых и глинистых - ниже 1,0; на средних участках ГВПП, соответственно, ниже 0,9 и 0,95, а для ЛП ниже 0,8 и 0,85.

2.1.1.11. Наличие размокшего верхнего слоя грунта глубиной более 0,5 см.

2.1.1.12. Микронеровности, определяемые по просвету между трехметровой рейкой и грунтовой (заснеженной) поверхностью летного поля в любых направлениях рабочей части грунтовой летной полосы, превышают 10 см.

Мезонеровности превышают следующие предельные величины:



Рисунок 328; Рисунок 329; Рисунок 330.



2.1.1.13. Отсутствуют либо не соответствуют требованиям НГЭА и настоящего Руководства дневные маркировочные знаки на искусственных покрытиях ИВПП, РД, МС и перроне, а также переносные знаки, устанавливаемые на грунтовых (заснеженных) аэродромах, не обеспечена их видимость.

2.1.2. Элементы летных полей аэродромов в зимнее время должны отвечать следующим требованиям:

2.1.2.1. Покрытия ВПП, РД, МС и перронов должны быть очищены от снега, льда, воды и посторонних предметов.

2.1.2.2. Грунтовая поверхность спланированной части летной полосы должна быть очищена от снега на ширину не менее 10 м с каждой стороны от границы ИВПП (в первую очередь очистки) и иметь сопряжения из снега с уклоном не более 1:10.

2.1.2.3. Обочины РД, МС и перронов должны быть очищены от снега на ширину не менее 10 м (во вторую очередь очистки) и иметь с неочищенной частью сопряжения с уклоном не более 1:10.

2.1.2.4. ГВПП должна быть очищена от снега на всю длину и на ширину для аэродромов класса А и Б - 100 м, В - 85 м, Г и Д - 75 м, Е - 60 м; между очищенными и неочищенными участками должны быть сопряжения из снега с уклоном не более 1:10.

2.1.3. Водоотводные и дренажные системы на аэродромах (вертодромах) должны быть в исправном состоянии. Не допускаются следующие дефекты элементов водосточно-дренажных систем:

застойные скопления воды у водоприемных устройств (тальвежных и водоприемных колодцев, входных оголовков коллекторов);

провалы грунта по трассам прохождения подземных коллекторов и у водоприемных сооружений, находящихся в пределах летного поля;

выступы или просадки колодцев относительно проектного положения;

разрушение крышек, решеток и стен колодцев;

засоры подземных трубопроводов;

нарушение продольных и поперечных профилей лотков и водоотливных канав, препятствующее нормальному стоку воды.

2.1.4. Газоотбойные устройства должны обеспечивать надежную защиту техники, сооружений, обслуживающего персонала от воздействия газовоздушных струй авиадвигателей. Не допускается эксплуатация этих устройств, если они имеют хотя бы один из следующих дефектов:

сквозные трещины в металлических элементах;

нарушение целости сварных, болтовых и заклепочных соединений;

пробоины в теле сплошных металлических щитов;

отсутствие отклоняющих пластин на решетчатых щитах;

эрозионные повреждения грунтовых валов, допускающие вынос продуктов разрушения газовоздушными струями.

2.1.5. Швартовочные устройства на МС должны обеспечивать восприятие расчетных усилий от растяжек ВС расчетных типов. Запрещается эксплуатация этих устройств, если они не имеют акта проверки прочности (Прил. 17).

2.1.6. Заземляющие устройства должны иметь сопротивление растеканию тока не более 100 Ом.



2.2. ВЗАИМОДЕЙСТВИЕ СЛУЖБ АЭРОПОРТА, ОБЕСПЕЧИВАЮЩИХ ПОЛЕТЫ



2.2.1. На основе требований разд. 2.2 настоящего Руководства в каждом авиапредприятии (аэропорту, летном учебном заведении) должна быть составлена "Технология взаимодействия аэродромной службы со службой движения и другими наземными службами, обеспечивающими полеты" с учетом местных условий и особенностей работы.

В тех случаях, когда намечается проведение ремонтно-строительных и других видов работ на летном поле без прекращения полетов в условиях действующего аэропорта с привлечением сторонних организаций, заблаговременно в Технологию необходимо внести изменения и дополнения в соответствии с требованиями разд. 5.5 настоящего Руководства. Изменения и дополнения в Технологию вносятся с учетом и других происшедших изменений в аэропорту и до 1 октября каждого года утверждаются приказом по авиапредприятию.

На аэродромах совместного базирования Технология утверждается совместно со старшим авиационным начальником.

2.2.2. Руководитель полетов аэродрома (РПА) является главным и единственным должностным лицом, определяющим готовность аэродрома к полетам, разрешающим и запрещающим прием и выпуск воздушных судов. Его решения обязательны для всех служб, обеспечивающих полеты, и могут быть отменены только командиром авиапредприятия с документальной записью, имеющей юридическую силу.

2.2.3. Все службы аэропорта должны выполнять работы на летном поле под руководством и в присутствии ответственных лиц соответствующих служб.

Выезд транспортных средств на летные полосы, РД и другие рабочие площади производится только с разрешения РПА или диспетчера СДП (СДП МВЛ) после согласования проведения работ с ответственным лицом аэродромной службы не позднее чем накануне дня их выполнения, сообщая при этом о характере работ, месте и времени их проведения.

2.2.4. Ответственное лицо за выполнение работ на летном поле по указанию РПА или диспетчера СДП должно принимать меры по немедленному удалению техники и людей с летного поля. Во всех случаях летное поле должно быть освобождено не позднее чем за 5 мин до расчетного (уточненного) времени посадки и взлета ВС.

2.2.5. При выполнении работ на летном поле РПА обязан:

2.2.5.1. До начала работ:

получить информацию от аэродромной службы о необходимости проведения работ, проанализировать характер ее выполнения, продолжительность;

принять решение о выполнении работ, прекращая полеты, либо в промежутках между взлетами и посадками при наличии временных интервалов, обеспечивающих освобождение летной полосы и других рабочих площадей не позднее чем за 5 мин до расчетного (уточненного) времени и посадки ВС;

согласовать с аэродромной и другими службами по принадлежности работ порядок их выполнения, продолжительность, время начала и окончания, количество спецавтотехники (оборудования) и место ее сосредоточения; продублировать порядок ведения радиосвязи, а при ее потере - сигналы немедленного освобождения летной полосы;

передать диспетчерам СДП (СДП МВЛ) указание о запрещении или ограничении по приему и выпуску ВС; сообщить время начала и окончания выполняемых работ;

в случаях намечаемого закрытия аэродрома дать указание диспетчеру АДП о подготовке и передаче соответствующей информации в соответствующие адреса согласно Табелю сообщений.

2.2.5.2. В процессе выполнения работ:

периодически осуществлять контроль за наличием и устойчивостью радиосвязи между диспетчером СДП (СДП МВЛ) и начальником (ответственным лицом за проведение работ) службы, выполняющей работы, и аэродромной службой;

в случаях потери радиосвязи или ее неустойчивой работы немедленно запретить производство работ на летной полосе и критических зонах РМС и принять незамедлительно меры по освобождению их от техники, оборудования и людей;

дать указание диспетчеру АДП о передаче информации в аэропорты о возобновлении полетов в соответствии с Табелем сообщений, если работы на летной полосе и критических зонах РМС выполняются без отступлений от согласованного графика.

2.2.5.3. После выполнения работ:

получить доклад начальника аэродромной службы об окончании работ, данные о замеренном коэффициенте сцепления и толщине слоя осадков, а также освобождении летной полосы, РД и критических зон РМС, лично проконтролировать готовность летного поля к приему и выпуску ВС;

дать указание диспетчеру старта и посадки о возобновлении приема и выпуска ВС.

2.2.6. При выполнении работ на летной полосе диспетчер старта обязан:

2.2.6.1. До начала работ:

записать на трафарете диспетчера: место, характер, время начала и окончания работ, количество техники и людей после получения информации от РПА о предстоящем выполнении работ;

уточнить место, характер, время начала и окончания работ с получением запроса на занятие летной полосы (критических зон РМС) от аэродромной службы, сравнив эти данные с информацией, полученной от РПА; при расхождении этих данных доложить об этом РПА и действовать по его указанию, внеся соответствующие исправления в записи на трафарете диспетчера;

разрешить выезд на летную полосу и в критическую зону РМС автомашины руководителя работ и другой техники, оборудованной соответствующим образом, при наличии двусторонней радиосвязи; включить световое табло "ВПП занята"; доложить РПА, ВСДП, ДПР и посадки о начале работ: "ВПП (МК...) закрыта с... ч... мин до... ч... мин очисткой (осмотром, производством работ и т.п.), на ВПП (ЛП) работает... единиц техники/с указанием местоположения или участка работ/(от РД... до РД... и т.п.). Табло "ВПП занята" - включил".

2.2.6.2. В процессе выполнения работы:

контролировать радиосвязь с подключением к аэродромной службе (руководителя работ) каждые 15 мин;

вести наблюдение за работой техники и людей;

при потере радиосвязи с аэродромной службой запрещать выполнение работ путем выключения и включения огней ВПП (при включенной кнопке "1" яркости системы ОВИ) и пуском двух красных ракет в сторону работающей техники;

дать указание начальнику аэродромной службы (руководителю работ) о немедленном освобождении летной полосы (критических зон РМС) при возникновении необходимости, а также в любом случае отказа работающей на летном поле техники и получить от него доклад об освобождении упомянутой площади.

2.2.6.3. После выполнения работ:

записать данные о состоянии летной полосы, критических зон РМС и РД на трафарет диспетчера по докладу начальника аэродромной службы после окончания работ и замеров параметров состояния летного поля;

получить доклад ВСДП, что ВПП свободна, выключить световое табло "ВПП занята" и немедленно доложить РПА о том, что летная полоса (...) свободна, а техника и люди по РД N... соответствующие площади маневрирования освободили;

снять с трафарета запись о выполнении работ на летном поле;

сообщить диспетчеру посадки и ВСДП о возобновлении приема и выпуска ВС при наличии личного разрешения РПА.

2.2.7. При проведении работ на летном поле ответственное должностное лицо за проведение работ обязано:

2.2.7.1. До начала работ:

сообщить РПА о необходимости выполнения работ, месте, характере и предполагаемой их продолжительности;

согласовать с РПА порядок их выполнения, время начала и окончания (продолжительность); количество работающей спецавтотехники, оборудования и людей; место их сосредоточения; уточнить порядок радиосвязи и в случае ее потери - сигналы немедленного освобождения соответствующих площадей и критических зон РМС;

сосредоточить в установленные РПА время и место спецавтотехнику и работников бригады;

проверить инвентарь и наличие оборудования спецавтотехники;

поставить задачу рабочим и водителям, указав место, порядок проведения работ, время начала и окончания их выполнения, порядок связи и сигнализации, обратив особое внимание на необходимость немедленного освобождения летной полосы и критических зон РМС после получения команды по каналам связи или установленному сигналу об их освобождении;

доложить диспетчеру СДП (СДП МВЛ) о готовности к работе на летной полосе (критических зонах РМС) и по его разрешению приступить к работе.

2.2.7.2. В процессе выполнения работ:

следить за ходом их выполнения строго на установленных и согласованных с РПА участках летного поля и обеспечивать меры безопасности;

проводить контрольную проверку радиосвязи с диспетчером СДП каждые 15 мин, а при ее потере или неустойчивости немедленно прекратить выполнение работ и вывести технику и людей за пределы летной полосы и критических зон РМС;

немедленно докладывать СДП (СДП МВЛ) и принимать срочные меры по удалению в безопасное место техники в случае ее выхода из строя;

обеспечивать вывод техники и людей, работающих на летной полосе и в критических зонах РМС за их пределы, не позднее чем за 5 мин до расчетного (уточненного) времени взлета или посадки ВС либо немедленно по команде РПА или диспетчера СДП (СДП МВЛ).

2.2.7.3. После выполнения работ:

убедиться, что при их производстве не было допущено никаких отклонений, препятствующих безопасному выполнению полетов; доложить РПА об окончании работ и выводе техники и людей в безопасное место вне летной полосы и критических зон РМС; произвести оценку параметров состояния ВПП и РД (измерение коэффициента сцепления и толщины слоя осадков) и доложить о параметрах состояния РПА;

произвести запись в Журнал учета состояния летного поля в соответствии с Прил. 3 настоящего Руководства.

2.2.8. При замере коэффициента сцепления (или оценке других параметров состояния) ВПП взаимодействие служб, обеспечивающих полеты, устанавливается следующее:

при метеоусловиях, вызывающих изменение фрикционных свойств покрытия летной полосы (выпадение осадков), РПА обязан дать указание начальнику аэродромной службы (ответственному лицу) на измерение коэффициента сцепления (величины слоя осадков и других измеряемых параметров) и сообщить на СДП об отданном указании и существующем порядке обеспечения безопасности полетов;

начальник аэродромной службы (ответственное лицо) обязательно запрашивает у диспетчера СДП разрешение на занятие ИВПП (ВПП) для выполнения измерений коэффициента сцепления (величины слоя осадков и других измеряемых параметров);

диспетчер СДП в соответствии с полученными от РПА указаниями передает информацию о намерениях измерить коэффициент сцепления (произвести оценку состояния летной полосы, РД) диспетчеру посадки, включает световое табло "ВПП занята"; после подтверждения диспетчера посадки о приеме необходимой информации разрешает выезд на ВПП для замеров коэффициента сцепления (или других измерений, связанных с оценкой состояния летного поля);

начальник аэродромной службы (или ответственное лицо) после проведения процедуры измерений и освобождения ВПП докладывает диспетчеру СДП и РПА об этом и дает информацию о состоянии ВПП, величине коэффициента сцепления (и других измеряемых параметрах состояния); результаты измерений коэффициента сцепления, толщины слоя осадков, осмотра ВПП и ее состояние должны быть оформлены и записаны в Журнале учета состояния летного поля в соответствии с Прил. 3 настоящего Руководства не позднее чем через 15 мин после процедуры измерения;

РПА в соответствии с полученными результатами измерений и личной оценкой состояния дает указание диспетчеру СДП о возобновлении приема и выпуска ВС либо об их ограничении или запрете.

2.2.9. Порядок пересечения летной полосы спецавтотранспортом, оснащенным специальным оборудованием, отвечающим требованиям разд. 2.4 настоящего Руководства, устанавливается следующий:

водитель машины (представитель службы) обязан запросить у диспетчера СДП разрешение на пересечение летной полосы;

диспетчер СДП дает разрешение на пересечение летной полосы транспортным средством и сообщает об этом диспетчеру ВСДП только в тех случаях, когда имеется временной интервал не менее 5 мин от момента разрешения диспетчера на пересечение до момента приземления заходящего на посадку ВС либо когда ВС при пробеге миновало намеченное место пересечения летной полосы; диспетчеры СДП и ВСДП ведут визуальное наблюдение за двигающимся транспортным средством;

после пересечения летной полосы и ее освобождения транспортным средством, покинувшим ЛП (границы критической зоны РМС), водитель (представитель службы) должен доложить диспетчеру СДП об освобождении летной полосы;

диспетчер СДП, получив сообщение об освобождении летной полосы, обязан при наличии видимости или через диспетчера ВСДП убедиться в том, что летная полоса свободна для приема и выпуска ВС.



2.3. ОРГАНИЗАЦИЯ СВЯЗИ ПРИ ВЫПОЛНЕНИИ РАБОТ НА ЛЕТНОМ ПОЛЕ



2.3.1. Радиообмен между аэродромной службой и другими службами аэропорта осуществляется в соответствии с требованиями действующих нормативных документов.

2.3.2. Переговоры по радиосвязи должны быть краткими и содержать только необходимые сведения и соответствовать фразеологии.

2.3.3. Для ведения радиотелефонной связи абонентам и аэродромным машинам присваиваются позывные, приведенные в Прил. 4.

2.3.4. Все переговоры РПА с ответственными лицами аэропорта за проведение работ на летном поле фиксируются на магнитной ленте.

2.3.5. Установление радиосвязи начинается с вызова и ответа на вызов. Перед вызовом РПА (диспетчера службы движения) лицо, осуществляющее связь, должно убедиться в том, что оно не будет создавать помех радиообмену диспетчеров с другими абонентами, и только тогда может выйти на связь.

2.3.6. При отказе радиосвязи между диспетчером СДП (СДП МВЛ) и ответственным лицом за проведение работ на летном поле и РД принимаются экстренные меры для эвакуации техники и людей.

Сигналом к освобождению летной полосы и РД при потере радиосвязи являются трехкратное включение и выключение огней ВПП и две красные ракеты в сторону работающей техники.

2.3.7. В каждом аэропорту разрабатывается фразеология радиообмена между службой движения и службами, обеспечивающими полеты с учетом местных особенностей (см. Прил. 4).

2.3.8. Для обеспечения радиосвязи аэродромная служба снабжается стационарными и переносными радиостанциями.



2.4. ТРЕБОВАНИЯ К АЭРОДРОМНЫМ МАШИНАМ

ПРИ РАБОТЕ НА ЛЕТНОМ ПОЛЕ



2.4.1. Все аэродромные машины, допущенные для работ на летной полосе, РД, перроне и МС, должны быть оборудованы габаритными и проблесковыми огнями, включаемыми во время работы независимо от времени суток, а также средствами внутриаэропортовой связи.

2.4.2. Проблесковые огни, установленные на аэродромных машинах, должны быть желтого цвета, обладать эффективной силой света не менее 40 и не более 400 кандел (кд) с частотой вспышек (75 +/- 15) мин. Перечень аэродромных машин, подлежащих оборудованию проблесковыми огнями, приведен в Прил. 5.

2.4.3. На машине ответственного лица за проведение работ на летной полосе и РД дополнительно устанавливают радиоприемник для прослушивания радиообмена на частоте диспетчера посадки.

2.4.4. Каждая машина, работающая на летной полосе и РД, должна быть оборудована буксировочным устройством и тросом, средствами пожаротушения и медицинской аптечкой.

2.4.5. Допуск на летную полосу и РД технически неисправных машин и механизмов, не оборудованных средствами сигнализации и связи и т.п. согласно пп. 2.4.1 - 2.4.4, запрещается.

2.4.6. При работе на летной полосе и РД средства радиосвязи, габаритные и проблесковые огни, установленные на машинах, выключать запрещается.

2.4.7. Въезд на аэродромные покрытия машин и механизмов с загрязненными колесами, а также механизмов на гусеничном ходу запрещается.

2.4.8. Радиофицированные аэродромные машины должны управляться водителями, обученными правилам ведения внутриаэропортовой связи.

2.4.9. При получении соответствующей команды по каналам связи или по установленному сигналу водители, работающие на летном поле и РД, обязаны прекратить работу и незамедлительно вывести технику в установленное место.

В случае выхода из строя средств связи на аэродромной машине она немедленно отводится с летного поля и не должна работать до устранения неисправностей.



2.5. БАЗА АЭРОДРОМНОЙ СЛУЖБЫ АЭРОПОРТА



2.5.1. Производственные функции аэродромной службы разделяются на два направления, связанные с подготовкой летного поля к полетам и обеспечением указанных работ на базе аэродромной службы аэропорта (БАСА).

2.5.2. Для выполнения своих функциональных обязанностей по содержанию и ремонту летных полей аэродромная служба должна иметь специальную базу аэродромной службы.

2.5.3. Параметры зданий, сооружений и оборудования БАСА должны соответствовать объемам выполняемых работ.

2.5.4. БАСА предназначена:

для хранения лакокрасочных материалов и растворителей, подготовки к работе средств механизации для маркировочных работ;

подготовки к применению мастик для заливки швов и трещин на искусственных покрытиях;

хранения и подготовки к применению химреагентов и песчано-солевой смеси для борьбы с гололедными образованиями на искусственных аэродромных покрытиях, внутриаэропортовых дорогах и привокзальных площадях;

хранения и подготовки к применению средств для измерения параметров состояния летного поля;

технического обслуживания, ремонта, хранения, подготовки к применению прицепных аэродромных средств механизации и оборудования;

размещения на открытых стоянках с твердым покрытием аэродромных самоходных машин эксплуатационного содержания аэродромов;

хранения и подготовки к применению строительных материалов для текущего ремонта искусственных покрытий аэродрома;

хранения неснижаемого запаса материалов и строительных конструкций, необходимых для устранения повреждений аэродрома;

хранения и подготовки к применению технического имущества аэродромной службы (инвентаря, приборов, спецоборудования, спецматериалов, спецодежды и т.п.).

2.5.5. Территория БАСА должна размещаться вблизи летного поля. Размещение территории БАСА должно выполняться с учетом нормативных технологических разрывов от ВПП, РД, МС, перрона, спецплощадок, зданий и других сооружений аэропорта.

2.5.6. На территории БАСА должны размещаться:

административно-бытовые здания;

ремонтные мастерские;

склады (складские помещения) для хранения лакокрасочных материалов, химических реагентов, мастик для заливки швов, семян травосмесей, инвентаря и материалов;

навесы для хранения на площадках строительных материалов, песка, щебня, гравия и т.д.;

гаражи для хранения техники и оборудования;

площадки с искусственными маркированными покрытиями для стоянки аэродромных машин и механизмов;

площадки без искусственных покрытий для стоянки гусеничной техники, прицепных механизмов и оборудования;

пожарный водоем и первичные средства пожаротушения.

2.5.7. В административно-бытовом здании должны быть предусмотрены оборудованные классы для технической учебы и инструктажа личного состава.

2.5.8. Площадки для хранения сыпучих материалов должны оборудоваться средствами механизации для погрузочно-разгрузочных работ.

2.5.9. Химические антигололедные реагенты должны храниться на складе в штабелях в сухих закрытых неотапливаемых помещениях раздельно в зависимости от типа реагента.

Вместимость склада химреагентов должна соответствовать максимальной потребности в зависимости от расхода реагентов за сезон.

2.5.10. Семена травосмесей должны храниться в специальных помещениях с соответствующей температурой и влажностью для данных семян.

2.5.11. Пиломатериалы, переносные маркировочные знаки, снегозащитные щиты и другие деревянные изделия, как правило, хранятся под навесом.

2.5.12. Резинобитумное вяжущее для заливки швов аэродромных покрытий должно храниться в соответствии с требованиями ТУ 21-27-41-75.

2.5.13. На БАСА аэродромная служба должна иметь средства надежной связи со службами авиапредприятия.

2.5.14. На территории БАСА следует выполнять все установленные правила техники безопасности, охраны труда, пожарной безопасности и экологии окружающей среды.



2.6. ТРЕБОВАНИЯ К СОДЕРЖАНИЮ ЗОН КРМ И ГРМ РМС



2.6.1. К основным требованиям содержания зон КРМ и ГРМ РМС относятся: ограничение высоты травяного покрова, толщины целинного или уплотненного снега, неровностей микрорельефа и соблюдение уклонов рельефа.

2.6.2. В зонах КРМ категорированных РМС (рис. 2.1 - 2.3) высота травяного покрова и толщина целинного или уплотненного снега, уклон местности в любом направлении и неровности микрорельефа не должны превышать значений, приведенных в табл. 2.1.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 2.1. Зоны курсового радиомаяка для РМС-1, СП-68



Примечание. Все размеры в гл. 2 даны в метрах.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 2.2. Зоны КРМ РМС типа СП-70



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 2.3. Зоны курсового радиомаяка СП-75, СП-80Н, СП-80М



Примечания: 1. Зона Г предусматривается для КРМ СП-80М при установке по II и III категориям, а также для КРМ СП-75 и КРМ СП-80Н с рабочим сектором +/- 35° при установке по II категории.

2. Размеры зон не зависят от высоты антенны КРМ.



Таблица 2.1



-------------------------+-------------------------------------------------

Наименование показателей |                    Зона КРМ

                         +------------------------+------------------------

                         |    I категории РМС     |  I и II категорий РМС

                         +--------+-------+-------+--------+-------+-------

                         |   А    |   Б   |   Г   |   А    |   Б   |   Г

-------------------------+--------+-------+-------+--------+-------+-------

Высота травяного покрова,|  0,5   |  0,5  |  0,5  |  0,2   |  0,2  |  0,2

м, не более              |        |       |       |        |       |
Толщина целинного        |  0,5   |  0,5  |  0,5  |  0,2   |  0,2  |  0,2

или уплотненного снега,  |        |       |       |        |       |
м, не более              |        |       |       |        |       |
Уклон местности в любом  |  0,01  | 0,01  | 0,02  |  0,01  | 0,01  | 0,02

направлении, не более    |        |       |       |        |       |
Неровности микрорельефа, |+/- 0,15|+/- 0,3|+/- 0,2|+/- 0,15|+/- 0,3|+/- 0,2

м, не более              |        |       |       |        |       |



2.6.3. На существующих аэродромах, на которых при установке КРМ требуется проведение больших объемов земляных работ, в зонах А и Б (см. рис. 2.1) уклоны местности сохраняются существующие, а неровности микрорельефа допускаются не более +/- 0,2 м.

2.6.4. В зоне РМС I, II и III категорий местность должна быть свободной от шоссейных и железных дорог, воздушных линий связи и электропитания, от леса, кустарников и любых местных препятствий высотой более 1 м.

2.6.5. В пределах зон А, Б, В, Г движение автотранспорта не допускается.

2.6.6. В зонах А ГРМ РМС А (А1) и Б ГРМ I категории РМС (рис. 2.4 и 2.5) местность должна быть ровной и иметь уклоны не более допустимых по нормам на строительство летных полей.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 2.4. Зона глиссадного радиомаяка СП-75, СП-80М



Примечание. "Д" определяется в соответствии с ВСН 7-86.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 2.5. Зоны глиссадного радиомаяка СП-70, СП-80М



2.6.7. Высота травяного покрова и толщина целинного или уплотненного снега и неровности микрорельефа в зонах ГРМ категорированных РМС не должны превышать значений, приведенных в табл. 2.2.



Таблица 2.2



------------------------------------+--------------------------------------

      Наименование показателей      |               Зоны ГРМ

                                    +---------------+----------------------

                                    |I категории РМС|II и III категорий РМС

                                    +-------+-------+-----------+----------

                                    |   А   |   Б   |     А     |    Б

------------------------------------+-------+-------+-----------+----------

Высота травяного покрова, м,        |  0,3  |  0,3  |    0,2    |   0,2

не более                            |       |       |           |
Толщина целинного или уплотненного  |  0,3  |  0,3  |    0,2    |   0,2

снега, м, не более                  |       |       |           |
Неровности микрорельефа, м, не более|+/- 0,3|+/- 0,3|     -     |    -

------------------------------------+-------+-------+-----------+----------



2.6.8. Продольный и поперечный уклоны местности в зоне ГРМ СП-70, СП-75, СП-80М не должны превышать значений, приведенных в табл. 2.3.



Таблица 2.3



----------------------------+----------------------------------------------

  Наименование показателей  |                      Зоны ГРМ

                            +---------------------------------+------------

                            |          СП-70, СП-80М          |СП-75, СП-80

                            +---------+-----------------------+------------

                            |    А    |           Б           |     А

----------------------------+---------+-----------------------+------------

Продольный уклон местности, |         |                       |   0,015

не более:                   |         |                       |
  нисходящий                |  0,015  |С отклонением +/- 0,05 |
                            |         |от величины 0,015      |
  восходящий                |  0,008  |С отклонением +/- 0,02 |
                            |         |от величины 0,008      |
Поперечный уклон местности, |  0,025  |         0,025         |   0,025

не более                    |         |                       |
----------------------------+---------+-----------------------+------------



2.6.9. В зонах А и Б ГРМ, за исключением примыкающих к ВПП участков шириной до 40 - 50 м (в зависимости от бокового удаления ГРМ 120 - 180 м), должно быть обеспечено постоянство продольных уклонов.

2.6.10. Критические зоны, определенные для каждого КРМ и ГРМ, образуют критическую зону РМС, которая должна иметь дневную и ночную маркировку. В качестве дневной маркировки, определяющей границу критической зоны, служит маркировка мест ожидания ВС, которая наносится в соответствии с п. 3.1.13 настоящего Руководства.

2.6.11. В случае использования для ночной маркировки входа в критическую зону и выхода из нее сдвоенных огней кругового обзора на покрытии РД с левой стороны по движению ВС наносят надписи желтого (оранжевого) цвета (рис. 2.6):

"РМС" ("ILS" для международных аэропортов) на траверзе красных огней;

Рисунок 336, перечеркнутая красной чертой, на траверзе желтых огней.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 2.6. Расположение и размеры маркировочных

знаков входа и выхода из критической зоны



2.6.12. В местах пересечения критической зоны РМС с внутриаэропортовыми дорогами должны быть установлены дорожный знак "Проезд без остановки запрещен" и щит с надписью "Зона РМС. Проезд без разрешения диспетчера СДП запрещен".



ГЛАВА 3



МАРКИРОВКА АЭРОДРОМОВ (ВЕРТОДРОМОВ) И ПРЕПЯТСТВИЙ



Дневная маркировка и оборудование маркировочными знаками обязательны для всех аэродромов и вертодромов.

Дневную маркировку и светоограждение зданий и сооружений осуществляют владельцы этих зданий и сооружений.

Схемы дневной маркировки аэродромов (вертодромов) и оборудование маркировочными знаками утверждаются авиапредприятием с учетом конкретных условий эксплуатации аэродрома.

В процессе эксплуатации аэродрома (вертодрома) производится периодическое обновление маркировочных знаков.

Все маркировочные знаки ИВПП должны быть белого цвета. При отсутствии контрастности поверхности покрытия с белым цветом допускается обводка знаков черным цветом.

Маркировочные знаки искусственных покрытий РД, МС и перрона должны быть контрастирующими по цвету со знаками ИВПП и иметь оранжевый (желтый) цвет. Маркировочные знаки зон обслуживания ВС имеют красный цвет, а пути движения спецавтотранспорта - белый цвет.

Цвет маркировочных знаков грунтовых аэродромов (вертодромов) представляет собой сочетание двух цветов: оранжевого с белым, красного с белым или черного с белым.



3.1. ДНЕВНАЯ МАРКИРОВКА АЭРОДРОМОВ

С ИСКУССТВЕННЫМИ ПОКРЫТИЯМИ



3.1.1. На ИВПП маркировочными знаками обозначают: продольную ось ИВПП, порог, цифровой знак посадочного магнитного путевого угла (ПМПУ), зону приземления, фиксированное расстояние и край. Схемы маркировки ИВПП приведены на рис. 3.1. Расположение маркировочных знаков на ИВПП, их размеры и количество определяются по табл. 3.1.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.1. Схема маркировки ИВПП:

А, Б, В, Г, Д и Е - класс аэродрома; 1 - порог;

2 - цифровой знак ПМПУ; 3 - ось ИВПП; 4 - фиксированное

расстояние; 5 - зона приземления; 6 - край



Примечание. Все размеры в гл. 3 даны в метрах.



Таблица 3.1



Расположение маркировочных знаков

на ИВПП, их размеры и количество



+-------------+--------------------------------------------------------------------------+----------+

|  Параметр   |                         Элемент маркировки ИВПП                          |Край ВПП  |
|             +--------------+------------------+--------------------------+-------------+оборудо-  |
|             |    Порог     |   Осевая линия   |     Зона приземления     |Зона фикси-  |ванной    |
|             |              |                  |                          |рованного    |по миниму-|
|             |              |                  |                          |расстояния   |мам I, II,|
|             +--------------+------------------+--------------------------+-------------+III кате- |
|             |                                Класс ИВПП                                |горий     |
|             +--------+-----+------+------+----+------+------+------+-----+------+------+          |
|             |А, Б, В,|  Е  |А, Б, | Г, Д | Е  | А, Б |  В   |  Г   |  Д  | А, Б |  В   |          |
|             | Г и Д  |     |  В   |      |    |      |      |      |     |      |      |          |
+-------------+--------+-----+------+------+----+------+------+------+-----+------+------+----------+

|Расстояние от|  3,0   | 3,0 |  -   |  -   | -  |  -   |  -   |  -   |  -  |  -   |  -   |    1,0   |
|края ИВПП, м |        |     |      |      |    |      |      |      |     |      |      |          |
+-------------+--------+-----+------+------+----+------+------+------+-----+------+------+----------+

|Расстояние от|  6,0   | 6,0 |  -   |  -   | -  |  -   |  -   |  -   |  -  |  -   |  -   |     -    |
|конца ИВПП,  |        |     |      |      |    |      |      |      |     |      |      |          |
|м, не менее  |        |     |      |      |    |      |      |      |     |      |      |          |
+-------------+--------+-----+------+------+----+------+------+------+-----+------+------+----------+

|Размеры      |        |     |      |      |    |      |      |      |     |      |      |          |
|знака, м:    |        |     |      |      |    |      |      |      |     |      |      |          |
+-------------+--------+-----+------+------+----+------+------+------+-----+------+------+----------+

| длина,      |  30,0  |12,0 | 30,0 | 30,0 |12,0| 22,5 | 22,5 | 22,5 |18,0 | 50,0 | 50,0 |В зави-   |
|не менее     |        |     |      |      |    |      |      |      |     |      |      |симости от|
|             |        |     |      |      |    |      |      |      |     |      |      |длины ВПП |
+-------------+--------+-----+------+------+----+------+------+------+-----+------+------+----------+

| ширина      |1,8 -   |1,8 -| 0,5  | 0,3  |0,3 | 3,0  | 3,0  | 3,0  | 3,0 | 8,0  | 8,0  |    0,9   |
|             |     2,0|  2,0|      |      |    |      |      |      |     |      |      |          |
+-------------+--------+-----+------+------+----+------+------+------+-----+------+------+----------+

|Расстояние   |   -    |  -  | 63,0 | 63,0 |45,0|150,0 |150,0 |150,0 |150,0|300,0 |300,0 |   33,0   |
|от начала    |        |     |(78,0)|(78,0)|    |      |      |      |     |      |      |          |
|маркировки   |        |     |      |      |    |      |      |      |     |      |      |          |
|порога, м    |        |     |      |      |    |      |      |      |     |      |      |          |
+-------------+--------+-----+------+------+----+------+------+------+-----+------+------+----------+

|Количество   |В зависимости |  В зависимости   | 12,0 | 8,0  | 6,0  | 4,0 | 2,0  | 2,0  |    2,0   |
|полос, шт.   |от ширины ВПП |   от длины ВПП   |      |      |      |     |      |      |          |
+-------------+--------+-----+------+------+----+------+------+------+-----+------+------+----------+

|Расстояние   |3,6 -   |3,6 -|  -   |  -   | -  |18,0 -|18,0 -|18,0 -|18,0 |18,0 -|18,0 -|В зави-   |
|между        |     4,0|  4,0|      |      |    |  22,5|  22,5|  22,5|     |  22,5|  22,5|симости от|
|внутренними  |        |     |      |      |    |      |      |      |     |      |      |ширины ВПП|
|сторонами    |        |     |      |      |    |      |      |      |     |      |      |          |
|знаков,      |        |     |      |      |    |      |      |      |     |      |      |          |
|ближайшими   |        |     |      |      |    |      |      |      |     |      |      |          |
|к оси ВПП, м |        |     |      |      |    |      |      |      |     |      |      |          |
+-------------+--------+-----+------+------+----+------+------+------+-----+------+------+----------+

|Расстояние   |  1,8   | 1,8 | 30,0 | 30,0 |12,0|150,0 |150,0 |150,0 |150,0|  -   |  -   |          |
|между        |        |     |      |      |    |      |      |      |     |      |      |          |
|знаками, м   |        |     |      |      |    |      |      |      |     |      |      |          |
+-------------+--------+-----+------+------+----+------+------+------+-----+------+------+----------+



Примечания: 1. На ИВПП, оборудованных по минимуму II, III категорий ИКАО, осевая линия должна иметь ширину 0,9 м.

2. Маркировка осевой линии ИВПП должна располагаться вдоль продольной оси ИВПП.

3. Значения параметров в скобках используются при маркировке параллельных ИВПП.

4. Количество знаков зоны приземления дано с учетом знаков фиксированного расстояния для одного курса посадки.

5. Маркировочные знаки ИВПП: осевой линии, зоны приземления, зоны фиксированного расстояния, края ВПП и ПМПУ располагаются от начала маркировки порога.



3.1.2. При постоянно и временно смещенном пороге (рис. 3.2) к новой маркировке добавляется поперечная линия; все маркировочные знаки, предшествующие смещенному порогу, ликвидируются, за исключением маркировки осевой линии ИВПП, полосы которой преобразуются в стрелки-указатели.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.2. Схема маркировки смещенного порога



3.1.3. Цифровые знаки ПМПУ располагают на концевых участках ИВПП у каждого порога и состоят из двухзначных чисел, обозначающих магнитный азимут оси ИВПП. Определение цифрового знака ПМПУ приведено в табл. 3.2. Места расположения знака ПМПУ приведены на рис. 3.1 и 3.3.



Таблица 3.2



Определение цифрового знака, обозначающего посадочный

магнитно-путевой угол (ПМПУ) рабочего направления ИВПП



+-----------------------------------+-------------------------------------+

|            ПМПУ, град             |         Цифровой знак ИВПП          |
+-----------------------------------+-------------------------------------+

|              05 - 14              |                 01                  |
+-----------------------------------+-------------------------------------+

|              15 - 24              |                 02                  |
+-----------------------------------+-------------------------------------+

|              25 - 34              |                 03                  |
+-----------------------------------+-------------------------------------+

|              35 - 44              |                 04                  |
+-----------------------------------+-------------------------------------+

|              45 - 54              |                 05                  |
+-----------------------------------+-------------------------------------+

|              55 - 64              |                 06                  |
+-----------------------------------+-------------------------------------+

|              65 - 74              |                 07                  |
+-----------------------------------+-------------------------------------+

|              75 - 84              |                 08                  |
+-----------------------------------+-------------------------------------+

|              85 - 94              |                 09                  |
+-----------------------------------+-------------------------------------+

|              95 - 104             |                 10                  |
+-----------------------------------+-------------------------------------+

|             105 - 114             |                 11                  |
+-----------------------------------+-------------------------------------+

|             115 - 124             |                 12                  |
+-----------------------------------+-------------------------------------+

|             125 - 134             |                 13                  |
+-----------------------------------+-------------------------------------+

|             135 - 144             |                 14                  |
+-----------------------------------+-------------------------------------+

|             145 - 154             |                 15                  |
+-----------------------------------+-------------------------------------+

|             155 - 164             |                 16                  |
+-----------------------------------+-------------------------------------+

|             165 - 174             |                 17                  |
+-----------------------------------+-------------------------------------+

|             175 - 184             |                 18                  |
+-----------------------------------+-------------------------------------+

|             185 - 194             |                 19                  |
+-----------------------------------+-------------------------------------+

|             195 - 204             |                 20                  |
+-----------------------------------+-------------------------------------+

|             205 - 214             |                 21                  |
+-----------------------------------+-------------------------------------+

|             215 - 224             |                 22                  |
+-----------------------------------+-------------------------------------+

|             225 - 234             |                 23                  |
+-----------------------------------+-------------------------------------+

|             235 - 244             |                 24                  |
+-----------------------------------+-------------------------------------+

|             245 - 254             |                 25                  |
+-----------------------------------+-------------------------------------+

|             255 - 264             |                 26                  |
+-----------------------------------+-------------------------------------+

|             265 - 274             |                 27                  |
+-----------------------------------+-------------------------------------+

|             275 - 284             |                 28                  |
+-----------------------------------+-------------------------------------+

|             285 - 294             |                 29                  |
+-----------------------------------+-------------------------------------+

|             295 - 304             |                 30                  |
+-----------------------------------+-------------------------------------+

|             305 - 314             |                 31                  |
+-----------------------------------+-------------------------------------+

|             315 - 324             |                 32                  |
+-----------------------------------+-------------------------------------+

|             325 - 334             |                 33                  |
+-----------------------------------+-------------------------------------+

|             335 - 344             |                 34                  |
+-----------------------------------+-------------------------------------+

|             345 - 354             |                 35                  |
+-----------------------------------+-------------------------------------+

|             355 - 004             |                 36                  |
+-----------------------------------+-------------------------------------+



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.3. Схема маркировки параллельных ИВПП:

L - левая; R - правая



3.1.4. Параллельные ИВПП маркируются латинскими буквами "L" (левая) и "R" (правая), которые располагаются между знаками порога и цифровыми знаками ПМПУ согласно рис. 3.3. Форма цифр и букв и их размеры приведены на рис. 3.4.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.4. Размеры и форма цифр и букв на ИВПП



3.1.5. На участках пересечения взлетно-посадочных полос маркировка главной ИВПП сохраняется, а вспомогательной прерывается.

3.1.6. Зону приземления маркируют парами прямоугольных симметричных полос, расположенных параллельно оси ИВПП.

3.1.7. Фиксированное расстояние на ИВПП аэродромов обозначают парой параллельных прямоугольных полос, расположенных симметрично оси ИВПП. Они совмещаются со второй парой параллельных полос зоны приземления.

3.1.8. Маркировку края ИВПП в международных аэропортах на ИВПП, оборудованных для эксплуатации по I, II и III категориям ИКАО, наносят в виде двух сплошных линий шириной 0,9 м, каждую из которых располагают вдоль боковой границы ИВПП на расстоянии 1,0 м от кромки покрытия и 3,0 м от знаков маркировки порога. Маркировка края прерывается в местах примыкания РД к ИВПП, пересечения ВПП и уширения ИВПП.

3.1.9. Маркировку неклассифицированных аэродромов выполняют в соответствии с рис. 3.5.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.5. Схема маркировки ИВПП

неклассифицированных аэродромов:

1 - порог; 2 - ось ИВПП



3.1.10. На РД аэродромов наносят маркировочные знаки осевой линии, места ожидания ВС перед выруливанием на ИВПП, на участках сопряжения РД с ИВПП и по границам участков ненесущих покрытий, трудно отличимых от несущих (рис. 3.6).



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.6. Схема маркировки РД:

1 - место ожидания ВС; 2 - ось РД; 3 - участок сопряжения

РД с ИВПП; 4 - рулежная боковая маркировочная полоса



3.1.11. Маркировку осевой линии РД на прямолинейных и криволинейных участках и пересечениях РД выполняют сплошной линией шириной 0,15 м.

Осевая линия РД в местах пересечения с маркировкой места ожидания ВС прерывается.

3.1.12. Маркировка осевой линии РД на участке сопряжения с ИВПП производится продолжением параллельно маркировке осевой линии ИВПП на расстоянии не менее 60,0 м от точки их касания. РД, примыкающие к торцам ИВПП, маркируются в соответствии с рис. 3.6.

3.1.13. Маркировка мест ожидания ВС на РД перед выруливанием на ИВПП выполняется четырьмя желтыми (оранжевыми) поперечными линиями: двумя сплошными и двумя пунктирными на расстоянии от оси ИВПП согласно табл. 3.3.



Таблица 3.3



+------------------------------+------------------------------------------+

|     Примыкание РД к ИВПП     |  Расстояние от оси ИВПП до знака места   |
|                              |   ожидания на РД по классам аэродрома    |
|                              |               не менее, м                |
|                              +--------------+--------------+------------+

|                              |    А, Б, В   |     Г, Д     |      Е     |
+------------------------------+--------------+--------------+------------+

|Для ИВПП, оборудованных РМС   |      120     |      -       |      -     |
+------------------------------+--------------+--------------+------------+

|Для ИВПП, не оборудованных РМС|       90     |      75      |     41     |
+------------------------------+--------------+--------------+------------+



3.1.14. Ненесущие покрытия обочин РД отделяются от покрытий РД боковыми маркировочными полосами, состоящими из двух сплошных линий шириной 0,15 м каждая, с интервалом между ними 0,15 м. Внешняя боковая маркировочная полоса наносится таким образом, чтобы ее внешний край совпадал с границей несущего покрытия.

3.1.15. На МС и перронах аэродромов (рис. 3.7 - 3.10) наносят маркировочные знаки оси руления ВС (линии заруливания, разворота, выруливания), Т-образный знак остановки ВС, номера стоянок, контуры зон обслуживания ВС, пути движения и знаки остановки спецавтотранспорта. Маркировка МС и перронов выполняется с учетом размещения ВС и особенностей технологии их обслуживания.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.7. Схема маркировки МС:

1 - оси руления по прямой и кривой;

2 - Т-образный знак, место остановки ВС;

3 - цифры (номер стоянки); 4 - зона обслуживания



Примечание. Числитель - размеры для аэродромов класса А, Б, В. Знаменатель - размеры для аэродромов класса Г и Д; а = 5 - 7,5 м



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.8. Схема маркировки перрона:

1 - оси руления ВС; 2 - обозначение номера стоянки;

3 - Т-образный знак места остановки ВС на стоянке;

4 - зона обслуживания ВС; 5 - знак "Т" для остановки

спецмашин; 6 - пути движения спецмашин; 7 - разделительная

ось пути движения спецмашин; 8 - разрешение на въезд

и выезд спецмашин; 9 - разрешение только на выезд

спецмашин; 10 - разрешение только на въезд спецмашин



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.9. Размеры и форма цифр на МС и перроне



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98

РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.10. Схема маркировки перрона



3.1.16. Оси руления ВС маркируются сплошной линией шириной 0,15 м.

3.1.17. Форма и размеры Т-образного знака остановки ВС (носовой части) приведены на рис. 3.7. Расстояние между поперечной линией Т-образного знака и прямолинейной осью руления ВС должно быть не менее половины размаха крыла расчетного типа ВС плюс безопасное расстояние (от 4 до 7,5 м). Расстояние между Т-образными знаками должно быть не менее размаха крыла плюс безопасное расстояние (от 5 до 7,5 м).

3.1.18. Номер места стоянки наносится на расстоянии 2,0 м впереди Т-образного знака. Размеры и форма цифр приведены на рис. 3.9.

3.1.19. Контур зоны обслуживания ВС наносится сплошной линией шириной 0,15 м в виде восьмиугольника, размеры которого должны соответствовать габаритам эксплуатируемых ВС, а стороны должны наноситься не ближе 2,0 м от крайних габаритных точек ВС.

При маркировке зоны обслуживания групповых стоянок ВС 3-го и 4-го классов маркировочную линию восьмиугольника наносят на расстоянии 1,5 м от крайних габаритных точек ВС.

Габариты ВС и расстояние от ВС, маневрирующего на перроне, МС или площадке специального назначения до здания (сооружения, устройства) или стоящего ВС, приведены в табл. 3.4.



Таблица 3.4



+---------+---------------------------+---------------+---------+---------+

|   Тип   |   Габариты самолета, м    |Расстояние от  |Минималь-|Эксплуа- |
|самолета +-------+---------+---------+маневрирующего |ный      |тационный|
|         | Длина |Ширина по| Ширина  |самолета до    |радиус   |радиус   |
|         |       | размаху |колеи по |здания (соору- |поворота |поворота |
|         |       |  крыла  | внешним |жения, устр-ва)|(R   ), м|(R    ), |
|         |       |         |авиашинам|или стоящего   |  min    |  эксп   |
|         |       |         |         |самолета, м    |         |м        |
+---------+-------+---------+---------+---------------+---------+---------+

|Ил-96    | 55,345|  60,1   | 11,98   |      7,5      |  23,37  |  35,0   |
|Ил-86    | 60,21 |  48,1   |  9,89   |      7,5      |  24,5   |  35,0   |
|Ил-62    | 53,12 |  43,3   |  8,05   |      7,5      |  30,0   |  45,0   |
|Ил-76    | 46,6  |  50,5   |  9,26   |      7,5      |  12,7   |  19,0   |
|Ил-114   | 26,88 |  30,0   |  8,715  |      6,0      |  11,0*  |  17,0*  |
|Ту-204   | 45,17 |  42,0   |  9,755  |      7,5      |  16,43  |  24,45  |
|Ту-154   | 47,925|  37,55  | 12,34   |      7,5      |  22,0   |  33,0   |
|Ту-134   | 37,1  |  29,0   | 10,365  |      7,5      |  16,0   |  24,0   |
|Ан-12    | 33,1  |  38,0   |  5,71   |      7,5      |  15,0   |  23,0   |
|Ан-24    | 23,53 |  29,2   |  7,9    |      6,0      |  11,0   |  17,0   |
|Ан-26    | 23,8  |  29,2   |  7,9    |      6,0      |  11,5   |  17,0   |
|Ан-28    | 12,98 |  22,06  |  3,41   |      4,0      |   6,4   |   9,6   |
|Ан-30    | 24,50 |  29,2   |  8,48   |      6,0      |  12,0   |   8,0   |
|Ан-72    | 28,0  |  31,9   |  4,15   |      7,5      |  11,0   |  16,5   |
|Ан-124   | 69,1  |  73,3   |  8,0    |      7,5      |  28,0   |  37,5   |
|Ан-2     | 12,7  |  18,17  |  3,36   |      4,0      |  10,0   |  15,0   |
|Як-40    | 20,36 |  25,0   |  4,54   |      6,0      |  10,0   |  15,0   |
|Як-42    | 36,38 |  34,38  |  9,0    |      7,5      |  18,0   |  27,0   |
|Л-410    | 13,6  |  17,55  |  3,65   |      4,0      |   4,8   |   7,2   |
+---------+-------+---------+---------+---------------+---------+---------+



Примечания: 1. Знак "звездочка" (*) означает, что данные подлежат уточнению после эксплуатационных испытаний.

2. Заход самолета на стоянку при помощи тягача, а также выход самолета со стоянки на тяге собственных двигателей или при помощи тягача осуществляется по кривой, соответствующей эксплуатационному радиусу поворота самолета Рисунок 350.

3. Заход самолета на стоянку на тяге своих двигателей производится по кривой, соответствующей минимальному радиусу поворота самолета Рисунок 351.

4. Маркировка линии захода самолета на тупиковую стоянку должна производиться по кривой, соответствующей эксплуатационному радиусу поворота самолета Рисунок 352.



3.1.20. Пути движения спецавтотранспорта для аэродромов всех классов маркируются (см. рис. 3.8) двумя сплошными линиями шириной 0,1 м, обозначающими ширину проезжей части, равной за ВС - 7,0 м, вперед ВС - 3,5 м. Двусторонние пути, помимо этого, маркируются раздельной пунктирной линией шагом 1,0 м.

3.1.21. Односторонние пути движения спецавтотранспорта перед стоящими ВС наносят на расстоянии 2,0 м от носовой части и консоли крыла ВС.

3.1.22. В местах разрешенного въезда спецавтотранспорта в промежуток между стоянками ВС сплошная линия прерывается и заменяется пунктирной.

3.1.23. В промежутках между ВС маркируется знак "Т" белого цвета, обозначающий место остановки специальных машин перед подъездом к ВС для обслуживания. Знак "Т" располагают на расстоянии не ближе 10 м от крайних габаритных точек стоящих рядом ВС. Размеры и форма Т-образного знака места остановки спецмашины приведены на рис. 3.8.

3.1.24. Якорные крепления на МС должны иметь маркировку в виде круга красного (оранжевого) цвета диаметром 0,5 м.

3.1.25. Заземляющие устройства на МС должны иметь маркировку в виде круга красного (оранжевого) цвета диаметром 0,3 м с обводкой кольцом белого цвета шириной 0,1 м.

3.1.26. Закрытые для полетов строящиеся и реконструируемые ВПП должны маркироваться запрещающими знаками, состоящими из двух взаимно перпендикулярных элементов размером не менее 6,0 x 0,9 м краской желтого или белого цвета по оси ИВПП с минимальным интервалом между знаками не более 300 м.



3.2. ОБОРУДОВАНИЕ АЭРОДРОМОВ МАРКИРОВОЧНЫМИ ЗНАКАМИ



3.2.1. Оборудование грунтовых аэродромов маркировочными знаками производят в соответствии с табл. 3.5.



Таблица 3.5



+-----------------------------+------------------------+------------------+

| Наименование маркировочных  |Аэродромы класса В, Г, Д|Аэродромы класса Е|
|           знаков            |                        |                  |
+-----------------------------+------------------------+------------------+

|Центры полос                 |           +            |        -         |
|Пограничный                  |           +            |        +         |
|Посадочный "Т"               |           +            |        +         |
|Зона приземления             |           +            |        -         |
|Угловой                      |           +            |        -         |
|Входной                      |           +            |        +         |
|Боковых границ               |           +            |        -         |
|Осевой                       |           +            |        -         |
|Между ЛП и БПРМ              |           +            |        -         |
|Подхода                      |           +            |        -         |
|Знак РД                      |           +            |        -         |
|Знак МС                      |           +            |        -         |
|Ветроуказатель               |           -            |        +         |
+-----------------------------+------------------------+------------------+



3.2.2. Схемы оборудования маркировочными знаками ГВПП на аэродромах приведены на рис. 3.11, 3.12.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.11. Схема оборудования маркировочными

знаками ГВПП на аэродромах класса В, Г, Д:

1 - знак центра полосы; 2 - пограничный знак;

3 - посадочный знак "Т"; 4 - знак зоны приземления;

5 - угловой знак; 6 - входной знак; 7 - знак

боковых границ; 8 - осевой знак; 9 - осевой

знак между ЛП и БПРМ; 10 - знак подхода



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.12. Схема оборудования маркировочными

знаками ГВПП аэродромов класса Е:

1 - пограничные знаки; 2 - посадочный

знак "Т"; 3 - входной щит



Примечание. Взамен маркировочных знаков возможна установка флажков.



3.2.3. РД, МС и перрон грунтовых аэродромов оборудуют пограничными знаками и знаками, обозначающими номер РД и МС.

3.2.4. Знак центра ГВПП (рис. 3.13) имеет форму круга диаметром 1,4 м и окрашен в желтый цвет. Его устанавливают по обеим сторонам ГВПП на расстоянии 10,0 м от боковых границ с наклоном 45° к горизонту.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.13. Знак центра полосы:

1 - каркас (бруски 0,04 x 0,08);

2 - лицевая сторона (фанера); 3 - подкос (бруски

0,04 x 0,04); 4 - светосигнальная арматура



Для лучшей видимости в ночное время знак центра оборудуется электролампами в количестве 12 шт., расположенными по кругу диаметром 0,9 м на равном расстоянии друг от друга. Цвет арматуры ламп желтый.

3.2.5. Пограничные знаки (рис. 3.14) определяют границы ГВПП, РД, МС и перрона и представляют собой конус высотой 0,8 м, диаметр нижнего основания 1,0 м, верхнего - 0,2 м.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.14. Пограничный знак



Поверхность пограничного знака окрашивается чередующимися поперечными полосами красного и белого цветов или черного и белого цветов шириной 0,2 м. Нижняя полоса окрашивается в темный цвет.

3.2.6. Пограничные знаки устанавливают на ГВПП на расстоянии 100 м друг от друга и 1,0 м за боковыми границами; на РД и МС - на расстоянии 20 м друг от друга и 1,0 м за их боковым и границами.

3.2.7. Места выруливания ВС с ГВПП на РД и с РД на перрон обозначают сдвоенными пограничными знаками. Они устанавливаются с каждой стороны РД с интервалом 2,0 м один от другого.

3.2.8. На временных аэродромах класса Е в качестве пограничных знаков могут применяться флажки белого или красного цвета. Флажки устанавливают на расстоянии 50 м друг от друга. Размер флажка 0,5 x 0,4 м.

3.2.9. Посадочный Т-образный знак обозначает место приземления ВС и включает комплект из 6 полотнищ: трех - белого и трех - красного цветов. Размеры сигнального полотнища для аэродромов всех классов равны 5 x 1 м. Т-образный посадочный знак выкладывают из двух сигнальных полотнищ на ЛП в 3,0 м от края ГВПП с левой стороны посадки ВС и на расстоянии от ее начала: 200 м для аэродромов класса В; 150 м - класса Г; 100 м - класса Д; 50 м - класса Е.

3.2.10. Для предотвращения заноса сигнальных полотнищ снегом их установку производят на облегченном каркасе, высота которого должна быть на 0,1 - 0,2 м больше расчетной толщины снежного покрова. С целью обеспечения лучшей видимости сигнальных полотнищ каркас устанавливают с наклоном 6 - 8° к направлению посадки ВС.

3.2.11. Знаки зоны приземления (рис. 3.15) представляют собой трехгранные призмы длиной 3,0 м. В сечении знак имеет форму равностороннего треугольника со стороной 0,9 м. Знак изготавливают из деревянного каркаса и обивают мягким материалом.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.15. Знак зоны приземления



3.2.12. Поверхность знака зоны приземления, видимую со стороны посадки, окрашивают на летний период в белый цвет, на зимний период - в черный. Противоположную сторону знака окрашивают в красный (оранжевый) цвет.

3.2.13. Знаки зоны приземления устанавливают по обеим сторонам ГВПП в 5,0 м от ее боковых границ, в 50,0 м перед посадочным знаком "Т" и в 150 м за ним.

3.2.14. Угловой знак (рис. 3.16) предназначен для обозначения и закрепления границ ГВПП и выполняется из тощего бетона, щебня или гравия толщиной 0,1 - 0,12 м на песчаной подушке.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.16. Угловой знак:

1 - место установки пограничного знака;

2 - тощий бетон; 3 - песчаная подушка



3.2.15. Угловой знак устанавливают по углам ГВПП, в центре углового знака устанавливают пограничный знак (конус). Поверхность углового знака окрашивается в белый цвет, а на аэродромах с песчаным и супесчаным грунтом - в оранжевый цвет.

3.2.16. Входной знак (рис. 3.17) имеет форму трехгранной призмы длиной 4,9 м и высотой 1,0 м. В сечении знак имеет форму равнобедренного треугольника с основанием 1,2 м. Входные знаки устанавливают на линии начала ГВПП на расстоянии 5,0 м от ее боковых границ. Лицевую сторону знака окрашивают чередующимися по цвету вертикальными полосами белого и черного цветов. Противоположная сторона входного знака, обозначающая конец ГВПП, окрашивается полосами с чередованием белого и красного (оранжевого) цветов. Крайние полосы должны иметь темный цвет.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.17. Входной знак



3.2.17. Знаки боковых границ (рис. 3.18) выполняют в виде щитов, имеющих размер 1,2 x 1,2 м, и устанавливают в 1,0 м от внешней боковой границы ГВПП, на расстоянии 100 м друг от друга и от конца ГВПП на аэродромах класса В и Г и 80 м - на аэродромах класса Д.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.18. Знак боковых границ



Они устанавливаются на стойках так, чтобы высота знака от поверхности расчетного слоя снега до верха грани щита составляла 1,4 м. Поверхность щитов со стороны посадки окрашивают в красный (оранжевый) цвет с полосой по диагонали белого цвета. Противоположная сторона знака окрашивается в красный цвет.

3.2.18. Осевые знаки имеют форму равностороннего треугольника со стороной 3,0 м. Они выполняются из уплотненного щебня (гравия) толщиной 0,1 - 0,12 м, уложенного на песчаное основание.

Знаки устанавливают заподлицо с поверхностью грунта на расстоянии 200 и 400 м от конца ГВПП и окрашивают в белый цвет.

3.2.19. Осевой знак между ЛП и БПРМ (рис. 3.19) обозначает направление оси ГВПП и выполняется в виде равностороннего треугольника со стороной 3,0 м. Знаки устанавливают на расстоянии 600 и 800 м от конца ГВПП и окрашивают чередующимися полосами красного (оранжевого) и черного цветов. Крайние полосы знака окрашивают в красный (оранжевый) цвет.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.19. Осевой знак между ЛП и БПРМ



3.2.20. В тех случаях, когда БПРМ расположена на расстоянии более 1000 м от торца ГВПП, устанавливают три знака на одинаковом расстоянии друг от друга. При отсутствии БПРМ на ее месте устанавливают дополнительный треугольный знак.

Первый знак от начала ГВПП устанавливают под углом к горизонтали 15°, второй - 30° и третий - 45°. Крыша здания БПРМ маркируется чередующимися полосами или шахматными клетками шириной 0,5 м, окрашенными в черный и красный (оранжевый) цвета.

3.2.21. Знаки подхода (рис. 3.20) имеют форму равностороннего треугольника со стороной 3,0 м и устанавливают по линии продолжения оси ГВПП на расстоянии от ее конца 1200, 1400, 1600, 1800 и 2000 м и на высоте 1,0 м от поверхности земли с наклоном по направлению посадки под углом 40°. Поверхность знака окрашивают на летний период в белый, а на зимний - в черный цвет с полосой посередине шириной 0,6 м, окрашенной в красный (оранжевый) цвет.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.20. Знак подхода



3.2.22. Рулежный маркировочный знак (рис. 3.21) указывает направление и номер рулежной дорожки и представляет собой щит размером 1,1 x 0,6 м, окрашенный с обеих сторон в желтый цвет и окаймленный полосой оранжево-красного цвета шириной 0,03 - 0,1 м. В центре щита с обеих сторон наносят буквы "РД" и цифру оранжево-красным цветом.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.21. Рулежный знак



Рулежные знаки устанавливают перпендикулярно боковой границе РД напротив места сопряжения с ГВПП или другой РД.

Для улучшения видимости в ночное время рулежный знак оборудуют катафотами, располагаемыми на буквах и цифрах.

3.2.23. Маркировочный знак МС (рис. 3.22) обозначает номер стоянки ВС и представляет собой сдвоенный щит, укрепленный на стойке и устанавливаемый на расстоянии 2,0 м от боковых границ МС. Знак окрашивают в желтый цвет, цифры и окантовку - в черный цвет.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.22. Маркировочный знак

для обозначения мест стоянок ВС



3.2.24. Ветроуказатель имеет форму усеченного конуса с размерами, приведенными на рис. 3.23. Окрашивают ветроуказатель чередующимися поперечными полосами белого с оранжево-красным или белого с черным цветом. Ширина чередующихся поперечных полос: темного цвета - 0,4 м, белого цвета - 0,6 м, при этом первая и последняя полосы имеют темный цвет.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.23. Конус-ветроуказатель



На временных аэродромах в качестве ветроуказателей могут применяться флажки размером 1,0 x 0,75 м белого цвета для летнего и оранжево-красного цвета для зимнего и переходных периодов года.

3.2.25. Знак для обозначения опасных мест (рис. 3.24) на летном поле представляет собой трехгранную призму длиной 3,0 м, обшитую легким материалом. Знак окрашивают белыми и красными (оранжевыми) квадратами размером 0,3 x 0,3 м, расположенными в шахматном порядке.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.24. Знак для обозначения опасных мест



В поперечном сечении призма имеет форму равностороннего треугольника со стороной 0,6 м.

3.2.26. В зимнее время с началом снегоуборочных работ границы аэродромных покрытий и грунтовых ВПП или места расположения светотехнического оборудования обозначают знаками-ориентирами (рис. 3.25). Знаки-ориентиры окрашивают в оранжевый цвет. По окончании снегоуборочных работ (перед открытием полетов) знаки-ориентиры снимают.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.25. Знак-ориентир:

1, 2 - фанерные доски; 3 - стойка (0,04 x 0,04 м)



3.2.27. Закрытые для полетов ГВПП маркируются запрещающими знаками, выполняемыми в виде двух взаимно перпендикулярных полотнищ размером не менее 6,0 x 0,9 м желтого или белого цвета по оси ГВПП с минимальным интервалом между знаками не более 300 м.



3.3. ДНЕВНАЯ МАРКИРОВКА И СВЕТООГРАЖДЕНИЕ ПРЕПЯТСТВИЙ



См. также Приказ Росаэронавигации от 28 ноября 2007 г. N 119 Об утверждении Федеральных авиационных правил Размещение маркировочных знаков и устройств на зданиях, сооружениях, линиях связи, линиях электропередачи, радиотехническом оборудовании и других объектах, устанавливаемых в целях обеспечения безопасности полетов воздушных судов



3.3.1. Дневная маркировка и светоограждение высотных препятствий предназначены для информации о наличии этих препятствий.

3.3.2. Препятствия подразделяются на препятствия, расположенные на приаэродромной территории и на местности в пределах воздушных трасс.

3.3.3. Высотой любого препятствия следует считать его высоту относительно абсолютной отметки участка местности, на которой оно находится.

Если препятствие стоит на отдельной возвышенности, выделяющейся из общего ровного рельефа, высота препятствия считается от подошвы возвышенности.

3.3.4. Препятствия могут быть постоянными и временными. К постоянным препятствиям относятся стационарные сооружения с постоянным месторасположением, к временным - все временно установленные высотные сооружения (строительные краны и леса, буровые вышки, опоры временных линий электропередач и т.п.).

3.3.5. Дневной маркировке подлежат:

все неподвижные постоянные и временные препятствия, расположенные на приаэродромной территории и воздушных трассах, возвышающиеся над установленными поверхностями ограничения препятствий, а также объекты, расположенные в зонах движения и маневрирования ВС, наличие которых может нарушить или ухудшить условия безопасности полетов;

расположенные на территории полос воздушных подходов на следующих расстояниях:

до 1 км от ЛП все препятствия;

от 1 км до 4 км высотой более 10 м;

от 4 км до конца ПВП высотой 50 м и более;

объекты УВД, радионавигации и посадки независимо от их высоты и места их расположения;

объекты высотой 100 м и более независимо от места их расположения.

3.3.6. Маркировку объектов и сооружений должны выполнять предприятия, а также организации, которые их строят или эксплуатируют.

3.3.7. Необходимость и характер маркировки и светоограждения проектируемых зданий и сооружений определяются в каждом конкретном случае соответствующими органами гражданской авиации при согласовании строительства.

3.3.8. Радиотехнические объекты, расположенные на приаэродромной территории, подлежат специальной маркировке и светоограждению по требованию ДВТ и МО РФ.

3.3.9. Препятствия, особо опасные для полетов ВС, независимо от места их расположения, должны иметь средства радиомаркировки, состав и тактико-технические данные которых в каждом отдельном случае должны согласовываться с ДВТ и МО РФ.

3.3.10. Дневной маркировке не подлежат объекты, которые затенены более высокими маркированными объектами.

Примечание. Затененным препятствием является любой объект или сооружение, высота которого не превышает высоты, ограниченной двумя плоскостями:

горизонтальной, проведенной через вершину маркированного объекта в направлении от ВПП;

наклонной, проведенной через вершину маркированного объекта и имеющей нисходящий уклон 10% в направлении к ВПП.



3.3.11. Дневная маркировка должна отчетливо выделяться на фоне местности, быть видна со всех направлений и иметь два резко отличающихся друг от друга маркировочных цвета: красный (оранжевый) и белый.

3.3.12. Объекты, которые по своему функциональному назначению должны находиться вблизи ЛП и на территории ПВП, предназначенные для обслуживания полетов (объекты УВД, БПРМ, ДПРМ, ГРМ, КРМ и др., исключая КДП):

а) проекция которых на любую вертикальную плоскость имеет ширину и высоту менее 1,5 м, должны окрашиваться в один хорошо заметный цвет (оранжевый или красный) в соответствии с рис. 3.26, а;

б) имеющие сплошные поверхности, проекция которых на любую вертикальную плоскость составляет или превышает 4,5 м в обоих измерениях, должны маркироваться квадратами со стороной 1,5 - 3,0 м в виде шахматной доски, причем углы должны окрашиваться в более темный цвет (рис. 3.26, б);

в) имеющие сплошные поверхности, одна сторона которых в горизонтальном или вертикальном измерении превышает 1,5 м, а другая сторона в горизонтальном или вертикальном измерении составляет менее 4,5 м, должны окрашиваться чередующимися по цвету полосами шириной 1,5 - 3,0 м. Полосы наносят перпендикулярно большему измерению и крайние окрашивают в темный цвет (рис. 3.26, в).



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.26. Схема маркировки высотных препятствий



Примечание. А, Б равны 45 - 90 м; В, Г, Д меньше или равны 45 м.



3.3.13. На приаэродромной территории аэропортов и воздушных трассах РФ и МВЛ сооружения высотой до 100 м маркируют от верхней точки на 1/3 высоты горизонтальными чередующимися по цвету полосами шириной 0,5 - 6,0 м (рис. 3.26, г).

Число чередующихся по цвету полос должно быть не менее трех, причем крайние полосы окрашивают в темный цвет.

На приаэродромной территории международных аэропортов и воздушных трассах международного значения эти объекты маркируются горизонтальными чередующимися по цвету полосами той же ширины сверху до основания (рис. 3.26, д).

3.3.14. Сооружения высотой более 100 м, а также расположенные в аэропортах сооружения каркасно-решетчатого типа (независимо от их высоты) маркируются от верха до основания чередующимися полосами шириной, принимаемой в соответствии с табл. 3.6, но не более 30 м. Полосы наносят перпендикулярно большему измерению, крайние полосы окрашивают в темный цвет (рис. 3.26, е, ж).



Таблица 3.6



+--------------------------------------+----------------------------------+

|         Размеры объектов, м          |         Ширина полосы, м         |
+------------------+-------------------+                                  |
|      более       |    не превышая    |                                  |
+------------------+-------------------+----------------------------------+

|       100        |        210        |        1/7 высоты объекта        |
|       210        |        270        |        1/9   "       "           |
|       270        |        330        |        1/11  "       "           |
|       330        |        390        |        1/13  "       "           |
|       390        |        450        |        1/15  "       "           |
|       450        |        510        |        1/17  "       "           |
|       510        |        570        |        1/19  "       "           |
|       570        |        630        |        1/21  "       "           |
+------------------+-------------------+----------------------------------+



Примечание. Полосы должны быть равны по ширине; ширина отдельных полос может отличаться от ширины основных полос до +/- 20%.



3.3.15. Световое ограждение должно быть предусмотрено на всех препятствиях, указанных в пп. 3.3.2 - 3.3.14, с целью обеспечения безопасности при ночных полетах и полетах при плохой видимости.

3.3.16. Для светового ограждения должны быть использованы заградительные огни. На особо опасных препятствиях устанавливаются высокоинтенсивные огни.

3.3.17. Препятствия должны иметь световое ограждение на самой верхней части (точке) и ниже через каждые 45 м. Расстояния между промежуточными ярусами, как правило, должны быть одинаковыми.

На дымовых трубах верхние огни размещаются ниже обреза трубы на 1,5 - 3,0 м. Схемы маркировки и светоограждения приведены на рис. 3.26, з, и. Количество и расположение заградительных огней на каждом ярусе должно быть таким, чтобы с любого направления полета (под любым углом азимута) было видно не менее двух заградительных огней.

3.3.18. Сооружения, превышающие угловые плоскости ограничения высоты препятствий, дополнительно светоограждаются сдвоенными огнями на уровне пересечения их плоскостями.

3.3.19. В верхних точках препятствия устанавливается по два огня (основной и резервный), работающих одновременно, или по одному при наличии устройства для автоматического включения резервного огня при выходе из строя основного огня. Автомат включения резервного огня должен работать так, чтобы в случае выхода его из строя остались включенными оба заградительных огня.

3.3.20. Если в каком-либо направлении заградительный огонь закрывается другим (ближним) объектом, то на этом объекте должен быть предусмотрен дополнительный заградительный огонь. В этом случае заградительный огонь, закрытый объектом, если он не обозначает препятствия, не устанавливается.

3.3.21. Протяженные препятствия или их группа, расположенные близко один от другого, светоограждаются в самых верхних точках с интервалами не более 45 м по общему контуру. Верхние точки наиболее высоких препятствий внутри огражденного контура и угловые точки протяженного препятствия должны обозначаться двумя заградительными огнями в соответствии с правилами, предусмотренными в п. 3.3.19 (см. рис. 3.26, и).

3.3.22. Для протяженных препятствий в виде горизонтальных сетей (антенн, линий электропередач и др.), подвешенных между мачтами, заградительные огни устанавливаются на мачтах (опорах) независимо от расстояния между ними.

3.3.23. Высокие здания и сооружения, расположенные внутри застроенных районов, светоограждаются сверху вниз до высоты 45 м над средним уровнем высоты застройки.

В отдельных случаях, когда расположение ярусов заградительных огней нарушает архитектурное оформление общественных зданий, расположение огней по фасаду может быть изменено по согласованию с соответствующими отделами Департамента воздушного транспорта.

3.3.24. Светораспределение и установка заградительных огней должны обеспечивать наблюдение их со всех направлений в пределах от зенита до 5° ниже горизонта. Максимальная сила света заградительных огней должна быть направлена под углом 4 - 15° над горизонтом.

3.3.25. Заградительные огни должны быть постоянного излучения красного цвета с силой света во всех направлениях не менее 10 кд.

3.3.26. Для светоограждения отдельно стоящих препятствий, расположенных вне зон аэродромов и не имеющих вокруг себя посторонних огней, могут быть применены огни белого цвета, работающие в проблесковом режиме. Сила заградительного огня в проблеске должна быть не менее 10 кд, а частота проблесков - не менее 60 в мин.

В случае установки на объекте нескольких проблесковых огней должна быть обеспечена одновременность проблесков.

3.3.27. Световое ограждение должно включаться для работы на период темного времени суток (от захода до восхода солнца), а также на период светлого времени суток при плохой и ухудшенной видимости (туман, дымка, снегопад, дождь и т.п.).

3.3.28. Включение и выключение светового ограждения препятствий в районе аэродрома должны производиться владельцами объектов и диспетчерским пунктом УВД по заданному режиму работы.

На случай отказа автоматических устройств для включения заградительных огней необходимо предусмотреть возможность включения заградительных огней вручную.

3.3.29. Средства светового ограждения аэродромных препятствий по условиям электропитания должны относиться к потребителям электроэнергии первой категории.

Допускается электропитание заградительных огней по одной кабельной линии с шин питания электроприемников первой категории надежности.

3.3.30. Заградительные огни и светомаяки должны питаться по отдельным фидерам, подключенным к шинам распределительных устройств. Фидеры должны быть обеспечены аварийным (резервным) электроснабжением.

Рекомендуется предусматривать включение аварийного электропитания на случай выхода из строя основного источника и понижения напряжения или кратковременного его исчезновения.

3.3.31. Средства светового ограждения должны иметь надежное крепление, подходы для безопасного обслуживания и приспособления, обеспечивающие точную их установку в первоначальное положение после обслуживания.

3.3.32. Участки аэродрома, не пригодные для эксплуатации в ночное время, должны быть обозначены заградительными огнями у начала и конца участков. При этом на непригодных участках РД рулежные огни выключаются. Заградительный огонь должен быть постоянного излучения, красного цвета и иметь силу света не менее 10 кд.

3.3.33. Заградительные огни, устанавливаемые на объектах, находящихся на курсах взлета и посадки ВС (ДПРМ, БПРМ, КРМ и т.п.), должны быть размещены на линии, перпендикулярной оси ВПП, с интервалом между огнями не менее 3,0 м. Огонь должен быть сдвоенной конструкции и силой света не менее 30 кд.



3.4. ДНЕВНАЯ МАРКИРОВКА И ОБОРУДОВАНИЕ МАРКИРОВОЧНЫМИ

ЗНАКАМИ ВЕРТОДРОМОВ И ПОСАДОЧНЫХ ПЛОЩАДОК



3.4.1. Маркировка искусственных покрытий ИВПП вертодромов включает знаки: места приземления при посадке по-вертолетному, угловые пограничные, цифрового значения посадочного путевого угла (ПМПУ), обозначения зоны конечного этапа захода на посадку (рис. 3.27).



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.27. Схема маркировки ИВПП

вертодрома с искусственным покрытием:

1 - знак ограничения места приземления при посадке

по-вертолетному; 2 - угловой пограничный знак;

3 - знак цифрового значения посадочного путевого

угла (ПМПУ); 4 - знак обозначения зоны

конечного этапа захода на посадку и взлета



Посадочные площадки маркируют в соответствии с рис. 3.28.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.28. Схема маркировки посадочной

площадки с искусственным покрытием:

1 - знак ограничения места приземления при посадке

по-вертолетному; 2 - угловой пограничный знак



3.4.2. Знак ограничения места приземления при посадке по-вертолетному представляет собой пунктирное кольцо и располагается в центре ВПП.

3.4.3. Угловые пограничные знаки обозначают границу ИВПП и наносятся в форме прямоугольников. Для ВПП (посадочной площадки), имеющей форму квадрата, длину сторон пограничных угловых знаков принимают одинаковой.

При округлой форме ВПП (посадочной площадки) наносят только строчные пограничные знаки с разрывами, равными их длине.

3.4.4. Размеры маркировочных знаков зависят от расчетного типа вертолета и принимаются по более высокому классу вертолета, эксплуатируемого в данном вертодроме (посадочной площадке) и приведены в табл. 3.7.



Таблица 3.7



+----+-------------------------------------+------------------------------+

| N  |  Наименование маркировочных знаков  | Размеры маркировочных знаков |
|п/п |           и их параметры            |   в зависимости от класса    |
|    |                                     |         вертолета, м         |
|    |                                     +------------------------------+

|    |                                     |            Класс             |
|    |                                     +--------+--------+------------+

|    |                                     |   1    |   2    |     3      |
+----+-------------------------------------+--------+--------+------------+

| 1  |Знак ограничения места приземления   |        |        |            |
|    |при посадке по-вертолетному:         |        |        |            |
|    |наружный диаметр                     |  18,0  |  10,0  |    7,0     |
|    |длина пунктира                       |  1,5   |  1,0   |    1,0     |
|    |разрыв между пунктирами              |  1,5   |  1,0   |    1,0     |
|    |ширина пунктира                      |  0,3   |  0,2   |    0,2     |
| 2  |Угловой пограничный знак:            |        |        |            |
|    |длина сторон                         | 6 x 3  | 4 x 2  |  3 x 1,5   |
|    |ширина                               |  0,4   |  0,3   |    0,2     |
|    |расстояние от края ИВПП              |  2,5   |  1,5   |    1,0     |
| 3  |Знак цифрового значения посадочного  |        |        |см. рис. 3.4|
|    |путевого угла (ПМПУ)                 |        |        |            |
| 4  |Знак обозначения зоны конечного этапа|        |        | рис. 3.29  |
|    |захода на посадку и взлета           |        |        |            |
+----+-------------------------------------+--------+--------+------------+



3.4.5. Цифровые знаки ПМПУ располагаются на концевых участках ИВПП по ее оси на расстоянии 6,0 м от торца. Размеры и форма цифр приведены на рис. 3.4 настоящего Руководства.

3.4.6. Маркировка зоны конечного захода на посадку и взлета обозначается буквой "Н" белого цвета и располагается по оси ИВПП в начале этой зоны на расстоянии 21 м от торца ИВПП. Размеры маркировочного знака зоны конечного захода на посадку и взлета приведены на рис. 3.29.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.29. Маркировочный знак зоны

конечного захода на посадку и взлета



3.4.7. Пути руления вертолетов на РД и МС маркируют пунктирной линией шириной 0,15 м и длиной 1,5 м с разрывами 3,0 м.

На покрытиях МС наносят номера стоянок, Т-образный знак, обозначающий место установки вертолета, контуры зон обслуживания, пути движения и знаки остановки спецмашин.

Маркировочные знаки имеют оранжевый (желтый) цвет, за исключением зон обслуживания, которые имеют красный цвет, и должны быть контрастирующими на фоне покрытий.

Маркировку путей движения спецмашин выполняют линиями белого цвета и наносят так же, как при маркировке перрона и МС для самолетов согласно пп. 3.2.22 - 3.2.24.

3.4.8. Место установки носовой части вертолета обозначают буквой "Т", форма и размеры Т-образного знака приведены на рис. 3.30.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.30. Схема маркировки МС вертодромов:

А - при буксировке тягачом; Б - при рулении

на тяге несущего винта; 1 - оси движения;

2 - номера стоянок; 3 - контур зоны обслуживания



Номер места стоянки наносят на расстоянии 2,0 м впереди Т-образного знака.

3.4.9. Маркировку МС производят с учетом размещения вертолетов. Размеры МС определяются габаритными размерами эксплуатирующихся вертолетов (по диаметру несущего винта при вращении). Габаритные размеры вертолетов, расстояние между концами лопастей несущих винтов стоящих вертолетов в зависимости от способа их установки и расстояние между концами лопастей несущих винтов стоящего и рулящего на собственной тяге вертолетов приведены в табл. 3.8.



Таблица 3.8



+---------+------------------------+--------------------------------------+

|   Тип   | Габариты вертолета, м  |   Расстояние (а) между лопастями     |
|вертолета|                        |     вертолета или препятствием       |
|         |                        |  либо движущимся вертолетом, м, при  |
|         +--------+---------------+----------+-------------+-------------+

|         | Длина  |Ширина по      |буксировке| рулении на  |  установке  |
|         |        |диаметру враща-| тягачом  |тяге несущего|с разворотом |
|         |        |ющегося винта  |          |    винта    |  в воздухе  |
+---------+--------+---------------+----------+-------------+-------------+

|Ка-26    |  13,0  |     13,0      |    3     |      6      |     26      |
|Ка-32    |  15,9  |     15,9      |    3     |      7      |     32      |
|Ми-2     |  17,4  |     14,5      |    3     |      7      |     29      |
|Ми-6     |  42,0  |     35,0      |    8     |     18      |     70      |
|Ми-8     |  25,2  |     21,3      |    5     |     11      |    42,6     |
|Ми-10К   |  41,9  |     35,0      |    8     |     18      |     70      |
|Ми-26    |  40,0  |     32,0      |    8     |     16      |     64      |
+---------+--------+---------------+----------+-------------+-------------+



3.4.10. Контур зоны обслуживания вертолетов наносят сплошной линией шириной 0,15 м в виде восьмиугольника. Размеры этой фигуры наносятся в соответствии с габаритами и диаметром вращающегося винта эксплуатирующегося вертолета. Все стороны фигуры должны быть удалены на 2,0 м от крайних точек вращающегося винта (см. рис. 3.30).

3.4.11. Швартовочные площадки (ШП) маркируют Т-образным знаком и буквой Ш вместо цифры, обозначающей номер МС. Буква Ш должна иметь размеры 1 x 1 м и ширину линий 0,1 м.

3.4.12. Вертодромы и посадочные площадки оборудуются ветроуказателем (см. п. 3.2.24), который располагается вблизи зоны конечного захода на посадку и взлета.

3.4.13. На вертодромах (посадочных площадках) в зимний период, а также расположенных на пыльных и песчаных грунтах рабочая площадь обозначается дополнительными знаками в виде конусов и щитов-ориентиров. Конуса, размеры и конструкция которых приведены в п. 3.2.5, устанавливают по углам рабочей площади. Допускается обозначение углов рабочей площади ветками елок.

3.4.14. Щиты-ориентиры высотой 1,2 м в количестве четырех штук располагаются по диагонали от угла площадки на расстоянии 10 - 15 м от угла. Далее три щита-ориентира устанавливают на расстоянии 3,0 м друг от друга, а четвертый щит от третьего на расстоянии 5,0 м (рис. 3.31).



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 3.31. Схема расположения

дополнительных щитов-ориентиров:

1 - рабочая площадь вертодромов; 2 - конус

или пирамида; 3 - щиты-ориентиры



3.4.15. Щиты имеют размеры 0,5 x 0,3 м и окрашиваются в черный (красный) цвет в зимний период и в белый цвет в летний период (в зимний период щиты могут быть заменены ветками елок).

Щиты крепят с помощью металлических штырей диаметром 18 - 20 мм, длиной 0,6 - 0,8 м, к которым приваривают два цилиндрических кольца с внутренним диаметром 60 - 70 мм, и в них с помощью клиньев закрепляют щит или еловую ветку.



3.5. ТЕХНОЛОГИЯ МАРКИРОВКИ АЭРОДРОМОВ,

ВЕРТОДРОМОВ И ПОСАДОЧНЫХ ПЛОЩАДОК



3.5.1. Маркировочные знаки на покрытия ИВПП, РД, МС и перрона наносятся с помощью маркировочных машин или вручную по шаблонам.

3.5.2. До начала маркировочных работ должен быть закончен текущий ремонт искусственных покрытий, а поверхность покрытия очищена от пыли, грязи и посторонних предметов.

3.5.3. Поверхность покрытия очищается с помощью щеточных машин с последующей промывкой загрязненных мест водой.

3.5.4. Масляные пятна удаляют с помощью бензина или керосина, после чего очищаемые места промывают горячей водой.

3.5.5. Перед нанесением лакокрасочного материала поверхность покрытия должна быть высушена.

3.5.6. Перед нанесением осуществляют подготовку лакокрасочных материалов: перемешивание, доведение вязкости до требуемой консистенции, фильтрацию, заправку емкостей.

3.5.7. Для маркировки аэродромных покрытий используют эмали, характеристики которых приведены в Прил. 14.

3.5.8. Лакокрасочные материалы наносят на покрытия при температуре поверхности не ниже 10 °C.

3.5.9. Нанесение лакокрасочных материалов на покрытие вручную производят в два слоя. Второй слой наносят после полного высыхания первого.

3.5.10. Расход лакокрасочных материалов при механизированном способе составляет 0,4 кг/м2, при ручном - 0,5 кг/м2.



ГЛАВА 4



ОСМОТР И ОЦЕНКА ПАРАМЕТРОВ СОСТОЯНИЯ ЭЛЕМЕНТОВ ЛЕТНОГО ПОЛЯ



4.1. ОСМОТР ЛЕТНОГО ПОЛЯ АЭРОДРОМА



4.1.1. Осмотр и контроль сооружений летного поля должен проводиться ежедневно. Дополнительно следует осуществлять осмотры при подготовке летных полей аэродромов к весенне-летней и осенне-зимней эксплуатации.

4.1.2. При ежедневных осмотрах следует производить проверку состояния поверхности (ровность, дефекты, посторонние предметы) искусственных покрытий, прилегающих к ним грунтовых (заснеженных) участков летного поля, укрепленных грунтовых (снежных) сопряжений, примыкающих к границам искусственных покрытий.

4.1.3. В результате осмотров должны оформляться акты дефектов летного поля в соответствии с Прил. 15 настоящего Руководства. Рекомендуется составлять планы дефектов искусственных покрытий, следует проводить оценку технического состояния искусственных покрытий.

4.1.4. Осмотр водоотводных и дренажных систем производится при подготовке к зиме, после окончания снеготаяния и после выпадения обильных осадков.

4.1.5. Дневные маркировочные знаки на искусственных покрытиях и переносные на грунтовых аэродромах (вертодромах) осматриваются ежедневно.

4.1.6. Осмотр искусственных покрытий следует проводить в зависимости от метеорологических факторов, интенсивности и напряженности работы аэропорта, причем число проверок рекомендуется ежедневно не менее:

четырех раз для покрытий ИВПП: на рассвете, утром, днем и вечером;

одного раза для РД, перронов и МС, которые используются регулярно в процессе эксплуатации.

4.1.7. Грунтовые участки летного поля рекомендуется проверять с той же частотой, участки с дерновым покрытием проверяются через промежутки времени, позволяющие отличать ухудшение их состояния.

4.1.8. При осмотрах и проверке участков летного поля с искусственными покрытиями и грунтовых обращается внимание:

на чистоту поверхности, наличие посторонних предметов;

повреждения поверхности (дефекты): выбоины, шелушения, сколы кромок швов и трещин, просадки плит, разрушения герметика швов и неровности;

видимость маркировочных знаков ВПП;

состояние и крепление крышек водоприемных устройств;

заполненность герметиками деформационных швов и трещин;

колейность и выбоины на грунтовом (заснеженном) летном поле.

4.1.9. Выявленные дефекты должны устраняться немедленно.

4.1.10. Затопленные участки покрытий следует маркировать для последующего восстановления их эксплуатационных качеств.

4.1.11. При осмотрах участков летного поля с дерновым покрытием следует обращать внимание:

на состояние травяного покрова;

просадки грунтов, неровности, застаивание воды на отдельных участках, наличие эрозии грунтов;

состояние переносных маркировочных знаков.

4.1.12. При осмотрах и проверке зон КРМ и ГРМ РМС следует обращать внимание на соответствие их состояния параметрам, установленным требованиями разд. 2.6.

4.1.13. При реконструкции и ремонте элементов летных полей в условиях действующего аэропорта режим осмотра и контроля летного поля должен соответствовать требованиям, изложенным в разд. 5.5 настоящего Руководства.



4.2. ИЗМЕРЕНИЕ ПАРАМЕТРОВ, КОНТРОЛЬ И ОЦЕНКА СОСТОЯНИЯ

ЭЛЕМЕНТОВ ЛЕТНОГО ПОЛЯ АЭРОДРОМОВ (ВЕРТОДРОМОВ)



4.2.1. Параметры состояния летного поля, подлежащие обязательному измерению и учету:

а) аэродромы с искусственными покрытиями:



на ИВПП и КПТ:



коэффициент сцепления;

наличие, вид и толщина атмосферных осадков;

состояние и качество очистки поверхности;

состояние и видимость дневных и переносных маркировочных знаков;



на спланированной части ЛП:



размеры очищенной от снега ЛП;

величина уклона сопряжения очищенной части ЛП с целинным снегом;

плотность грунта и ровность поверхности;



на РД, МС и перроне:



наличие, вид и толщина атмосферных осадков;

состояние и видимость маркировочных знаков;

б) грунтовые аэродромы (вертодромы):

состояние поверхности и качество дернового покрова;

глубина промерзания;

прочность (плотность) грунта (уплотненного снега);

ровность поверхности грунтового (заснеженного) аэродрома (вертодрома);

состояние и видимость переносных маркировочных знаков;

величина уклона сопряжения рабочей части ГВПП со спланированной частью ЛП.

4.2.2. Коэффициент сцепления на покрытии ИВПП должен измеряться с помощью метрологически аттестованных измерительных устройств. Методика измерений и используемые измерительные средства приведены в Прил. 6.

4.2.3. На грунтовых аэродромах допускается характеристику условий торможения давать по соответствующей описательной характеристике состояния покрытия, приведенной в табл. 2, 3 Прил. 6 настоящего Руководства.

4.2.4. Значения коэффициентов сцепления или характеристик условий торможения ВС (при отсутствии измерительных средств) для каждой третьей части по длине ИВПП должны записываться в Журнал учета состояния летного поля не позднее чем через 15 мин после проведения измерений.

4.2.5. При наличии измерительных устройств, обеспечивающих документальную регистрацию результатов измерений коэффициента сцепления, документ с их записью должен храниться в аэродромной службе не менее 24 ч с момента проведения измерений.

4.2.6. На ИВПП, покрытых снегом, слякотью или в период возможного образования гололеда, рекомендуется проводить более частые измерения коэффициента сцепления с целью своевременного обновления информации об изменении тормозных свойств поверхности покрытий.

4.2.7. Толщина слоя атмосферных твердых осадков и слякоти определяется с помощью металлической миллиметровой линейки, а слоя воды - с помощью оптической линейки ОЛ-1 (см. Прил. 6). Замеры толщины слоя указанных осадков производятся в тех же местах ИВПП, что и коэффициент сцепления путем троекратных измерений в оцениваемых точках и вычисления среднеарифметических значений измеренных толщин на каждой трети ИВПП.

4.2.8. При осмотре летного поля определяется вид и физические характеристики твердых, жидких и смешанных атмосферных осадков (воды, сухого и мокрого снега, слякоти, льда, инея и т.д.), которые для каждой третьей части ИВПП отражаются в Журнале учета состояния летного поля (см. Прил. 3) в числовом кодовом обозначении и, кроме того, заносятся в SNOTAM (см. Прил. 11). Вид осадков, их описательная характеристика и кодовое обозначение должны соответствовать данным Прил. 6.

Кроме того, в Журнале учета состояния летного поля по визуальным наблюдениям фиксируются данные о длине и ширине поверхности покрытий, очищенной от осадков, площади ИВПП, покрытой осадками.

4.2.9. Прочность грунта на грунтовых аэродромах должна определяться в каждом случае изменения состояния грунта. Методика измерений прочности грунта ударником У-1 или путем пробного руления ВС приведена в Прил. 12.

4.2.10. На заснеженных летных полях грунтовых аэродромов, в том числе на ИВПП под слоем уплотненного снега, прочность и плотность уплотненного снежного покрова следует определять после каждого выполнения работ по уплотнению снега и повышения температуры воздуха в соответствии с Прил. 13.

4.2.11. Эксплуатация ВС на грунтовых летных полях в зимнее время допускается при установившихся отрицательных температурах воздуха и промерзании верхних слоев грунта на определенную глубину.

При глубине промерзания грунта меньше, чем установлено для данного класса ВС, должна определяться его прочность под слоем мерзлого грунта.

4.2.12. Качество подготовки грунтовых элементов летного поля должно контролироваться путем определения плотности грунта, характеризуемой коэффициентом уплотнения по ГОСТ 22733-77: на стартовых и средних участках ГВПП, МС, местах опробования двигателей и РД, а также на участках ЛП.

4.2.13. Контроль ровности поверхности грунтового летного поля состоит в выявлении микро- и мезонеровностей (изменение профиля поверхности в виде волнистости, взбугриваний и впадин на участках длиной до 40 м), превышающих предельно допустимые значения, указанные в подпункте 2.1.1.12. Микронеровности могут быть проверены визуально или путем проезда на автомобиле. Величины микронеровностей проверяются рейкой, просвет под которой не должен превышать величин, установленных в подпункте 2.1.1.12. При микронеровностях более допустимых значений грунтовая поверхность должна ремонтироваться. После ремонта микронеровности не должны превышать 3 см.

4.2.14. Мезонеровности определяются нивелирной съемкой профиля поверхности по характерным направлениям дефектного участка путем последующего определения разности смежных сопрягающихся уклонов Рисунок 375(5, 10, 20) прямых отрезков с шагом съемки 5, 10, 20 м.

Уклоны прямых отрезков с шагом съемки, равным 5, 10 и 20 м, вычисляются по формуле



Рисунок 376,



где Рисунок 377- отметка начальной точки профиля мезорельефа;

Рисунок 378- отметка точки профиля мезорельефа, отстоящая от начальной на шаг съемки;

a - шаг съемки.

Разность смежных сопрягающих уклонов прямых отрезков определяется по формуле



Рисунок 379,



где Рисунок 380и Рисунок 381- уклоны предыдущего и последующего отрезков с их знаками;

Рисунок 382- имеет знак "+", если по ходу съемки профиля наблюдается подъем, и знак "-", если понижение.

4.2.15. Нормативные требования к ровности, плотности, превышению граней смежных плит и тормозным свойствам поверхности должны соответствовать положениям СНиП 3.06-87 "Аэродромы" и требованиям разд. 5.5 настоящего Руководства.

4.2.16. Состояние элементов дренажной системы аэродромов проверяют после окончания весеннего снеготаяния, обильных осадков.

4.2.17. Контроль состояния открытых сооружений - канав, лотков, колодцев, оголовков коллекторов - проводят визуальным методом.

4.2.18. Состояние подземных трубопроводов (коллекторов, перепусков) проверяют с помощью источников света, луч от которого направляют через обследуемый трубопровод из колодца, смежного с тем, в котором находится наблюдатель. При исправном трубопроводе наблюдатель должен видеть источник света в виде круга.

4.2.19. Проверку технического состояния газоотбойных устройств выполняет АТБ.

4.2.20. Проверка прочности якорных креплений производится специалистами АТБ. Проверку их технического состояния выполняют не реже одного раза в два года.

4.2.21. При оценке технического состояния элементов летных полей аэродромов (вертодромов) следует обращать особое внимание на их прочность (несущую способность), ровность и другие физические характеристики, связанные, в первую очередь, с работоспособностью искусственных покрытий и состоянием грунтовой части летного поля и других сооружений. Оценку рекомендуется производить инструментальными методами.

4.2.22. Для оценки эксплуатационно-технического состояния покрытий необходимо провести их обследование и дефектацию. Материалы обследования, дефектации и оценки технического состояния покрытий аэродромов являются исходной базой для планирования ремонтных работ, а также используются при расчетах прочности и долговечности аэродромных покрытий, включая расчет потребного слоя усиления.

4.2.23. Обследование и дефектация покрытий включает два вида работ: визуальные периодические обследования и их инструментальные испытания. Дефектацию покрытий рекомендуется проводить один раз в год, а после стихийных бедствий (паводков, наводнений и т.п.) - немедленно. При оценке прочностных характеристик покрытий аэродромов методом ACN - PCN (см. Прил. 18) периодичность обследования и дефектации принимается согласно табл. 4.1.



Таблица 4.1



Периодичность дефектации покрытия



-------------------------------------+-------------------------------------

   Коэффициент перегрузки ACN/PCN    |     Количество дефектаций в год

-------------------------------------+-------------------------------------

              1 и более              |                  4

              0,8 - 1,0              |                  2

              менее 0,8              |                  1

-------------------------------------+-------------------------------------



4.2.24. По материалам обследования следует составить акт (см. Прил. 15), в котором должны указываться:

дата обследования, время строительства, схемы искусственных покрытий аэродрома и конструктивных разрезов покрытий элементов аэродрома;

дефектовочный план.

4.2.25. Для оценки технического состояния покрытий следует пользоваться классификатором дефектов (табл. 4.2).



Таблица 4.2



Классификатор дефектов искусственных покрытий



+---------------------+-----------------+---------------------------------+

|  Описание дефектов  |   Показатель    |       Степень дефектности       |
|    (повреждений)    |   повреждений   +------+--------+----+----+-------+

|                     |                 |  0   |1 слабая| 2  | 3  |4 очень|
|                     |                 |      |        |    |    |сильная|
+---------------------+-----------------+------+--------+----+----+-------+

|Продольные и         |Среднее          |Отсут-|Более 30|15 -|5 - |Менее 5|
|поперечные трещины   |расстояние между |ствует|        |  30|  15|       |
|в асфальтобетоне     |трещинами        |      |        |    |    |       |
|Частая сетка трещин  |Процент          |  "   |Менее 5 |5 - |20 -| Более |
|("крокодиловая кожа")|повреждений      |      |        |  20|  50|  50   |
|на асфальтобетоне    |площади покрытий |      |        |    |    |       |
|Эрозия асфальтобетона|Процент          |  "   |Менее 5 |5 - |20 -| Более |
|                     |повреждений      |      |        |  20|  50|  50   |
|                     |площади покрытия |      |        |    |    |       |
|Колея асфальто-      |Глубина колеи, мм|  "   |Менее 10|10 -|25 -| Более |
|бетонного покрытия   |                 |      |        |  25|  40|  40   |
|Трещины в плитах     |Процент плит,    |  "   |Менее 5 |5 - |10 -| Более |
|бетонного (армобетон-|имеющих трещины  |      |        |  10|  20|  20   |
|ного) покрытия       |                 |      |        |    |    |       |
|Сколы кромок бетонных|Процент плит     |  "   |Менее 2 |2 - |5 - | Более |
|(армобетонных)       |со сколами кромок|      |        |   5|  10|  10   |
|покрытий             |                 |      |        |    |    |       |
|Шелушение бетона     |Процент плит     |  "   |Менее 5 |5 - |10 -| Более |
|на поверхности       |с шелушением     |      |        |  10|  20|  20   |
|                     |поверхности      |      |        |    |    |       |
|Неровности покрытия  |Высота   уступов,|  "   |Менее 5 |5 - |15 -| Более |
|в виде уступов       |мм               |      |        |  15|  25|  25   |
|Неровности в виде    |Высота неровности|  "   |Менее 5 |5 - |15 -| Более |
|волн                 |на длине 3 м, мм |      |        |  15|  25|  25   |
+---------------------+-----------------+------+--------+----+----+-------+



Обнаруженные дефекты относятся к одному из приведенных в табл. 4.2. По показателю повреждений и степени дефектности определяют объем дефектов и оценивают степень повреждений.

4.2.26. Состояние ровности поверхности аэродромных покрытий рекомендуется характеризовать индексом R. Ровность поверхности искусственных покрытий следует оценивать при окончании их строительства для приемки в эксплуатацию, после реконструкции и ремонта.

Оценку ровности рекомендуется выполнять методом короткошагового нивелирования или путем использования специального прицепного устройства для измерения ровности.

4.2.27. Искусственные покрытия аэродромов не должны допускаться к эксплуатации, если индекс ровности R равен или ниже 2,0; он вычисляется по формуле



Рисунок 383, (4.1)



где C и k - коэффициенты, характеризующие соответственно уровень и форму спектральной плотности неровностей.

Состояние ровности поверхности рекомендуется оценивать в соответствии с табл. 4.3.



Таблица 4.3



----------------------------+----------------------------------------------

     Индекс ровности R      |           Характеристика ровности

----------------------------+----------------------------------------------

         5,0 и выше         |Отличная

         4,9 - 4,6          |Хорошая, ближе к отличной

         4,5 - 4,0          |Хорошая

         3,9 - 3,6          |Хорошая, ближе к удовлетворительной

         3,5 - 3,0          |Удовлетворительная

         2,9 - 2,6          |Удовлетворительная, ближе к критической

         2,5 - 2,0          |Критическая

          ниже 2,0          |Неудовлетворительная

----------------------------+----------------------------------------------



4.2.28. Оценка состояния ровности аэродромных искусственных покрытий может производиться в соответствии с "Методикой оценки ровности искусственных покрытий геодезическим методом".

В соответствии с указанной Методикой при измерениях ровности поверхности искусственных покрытий выполняются работы, которые включают в себя следующие этапы: рекогносцировка и разметка покрытия; закладка временных реперов; нивелирование поверхности покрытий.

Рекогносцировка выполняется для определения наиболее деформированных участков покрытий, включает в себя также осмотр ЛП, которая используется для закладки временных реперов. Особое значение имеет разметка через 5 м краской точек продольных профилей, по которым измеряется ровность: по оси ИВПП и по следам главных опор ВС.

Для закрепления высотных отметок в процессе геометрического нивелирования при перерывах в работе вдоль исследуемого искусственного аэродромного покрытия закладываются временные реперы с интервалом, как правило, 100 м, а в начале и в конце исследуемого профиля - грунтовые реперы. Нивелирование выполняют либо вдоль искусственного покрытия, либо поперек в зависимости от интенсивности движения ВС и наличия "окон" определенной длительности для работы.

4.2.29. По результатам работ геометрического нивелирования составляется каталог высотных отметок точек занивелированных профилей искусственных аэродромных покрытий, которые используются для обработки и последующей оценки состояния их ровности.

Обработка результатов геометрического нивелирования покрытий и оценка их ровности проводится ГПИ и НИИ ГА Аэропроект или другими специализированными проектными организациями.



ГЛАВА 5



ОРГАНИЗАЦИЯ И ТЕХНОЛОГИИ СОДЕРЖАНИЯ ЛЕТНЫХ ПОЛЕЙ

АЭРОДРОМОВ (ВЕРТОДРОМОВ) В РАЗЛИЧНЫЕ ПЕРИОДЫ ГОДА



5.1. СОДЕРЖАНИЕ ЛЕТНОГО ПОЛЯ В ЛЕТНИЙ ПЕРИОД



5.1.1. При выполнении работ по содержанию летного поля в летний период необходимо обеспечить эксплуатационные качества аэродромных покрытий: ровность; фрикционные свойства; чистоту поверхности; сохранность проектных геометрических форм и размеров.

5.1.2. Рекомендуется составлять планы эксплуатационного содержания элементов летного поля с расстановкой сил и средств, в первую очередь, по наиболее трудоемким и ответственным работам, требующим наибольшей механизации.

5.1.3. Средства механизации должны использоваться в соответствии с принципами технологий, в основе которых лежит патрулирование уборочных машин с рациональным подбором типов машин и их отряда и оптимальными маршрутами их движения.

5.1.4. К работам эксплуатационного содержания летных полей аэродромов в летний период относят:

очистку искусственных покрытий от пыли, грязи, мусора и других посторонних предметов;

удаление разрушенного и отслоившегося герметика и заделку (заливку) швов и трещин новым герметиком;

текущий и капитальный ремонт элементов аэродромных покрытий;

обновление дневной маркировки покрытий и переносных маркировочных знаков;

поддержание ровности и равнопрочности грунтовой части летного поля; задернение разрушенного дернового покрова с устранением колей и выбоин; проведение мероприятий по укреплению грунтов рабочей части летных полей и обеспечению их эрозионной устойчивости; обеспыливание поверхности летного поля;

поддерживание травостоя установленной высоты и качества;

обеспечение поверхностного стока воды с летного поля и его сооружений и пропускной способности водоотводных и дренажных устройств;

удаление резиновых отложений, битумных и масляных пятен и т.п. загрязнений поверхности покрытий.

5.1.5. Характер уборочных работ в значительной мере определяется планировочным решением конкретного аэропорта, параметрами движения ВС и транспорта по аэродрому и климатическими условиями местности.

5.1.6. Для лучшей организации работ по механизированной уборке покрытий летного поля территорию рекомендуется разделить на отдельные участки (зоны), обслуживаемые механизированной колонной. Для этого следует:

установить объемы работ и число машин для их выполнения;

разработать технологические карты с режимами уборочных работ в соответствии с имеющейся в наличии техникой, учетом местных условий;

установить схемы маршрутов движения уборочных средств и графики работ.

5.1.7. Организация работ осуществляется через диспетчера аэродромной службы, который должен обеспечивать:

контроль за выпуском машин на летное поле, периодическую проверку их местонахождения;

оперативное перераспределение машин в случаях указаний РПА, диспетчера СДП (СДП МВЛ), начальника аэродромной службы с учетом изменения условий их работы.

5.1.8. Чистоту поверхности искусственных аэродромных покрытий поддерживают регулярным подметанием и продувкой щеточно-пневматическими (ветровыми) машинами, уборкой посторонних предметов электромагнитными очистителями, вакуумными машинами (пылесосами).

5.1.9. Для обеспечения технологии патрульной очистки покрытий в "окна" между полетами рекомендуется по формуле 5.4 рассчитывать необходимый минимальный временной интервал для проведения работ.

5.1.10. Основные принципы и критерии подбора отряда уборочных машин следующие:

количество гонов должно быть минимальным;

ширина захвата всего отряда машин должна быть кратна ширине очищаемых главных элементов летного поля (ИВПП, МРД, РД);

учет геометрии и взаимного расположения элементов летного поля и среднего времени маневрирования машин отряда (время маневрирования рекомендуется определять как средневзвешенное значение затраченного времени на все повороты и развороты машин по маршруту движения с учетом снижения и последующего набора скорости до рабочей после выполнения маневрирования).

5.1.11. Мероприятия по предотвращению попадания посторонних предметов в двигатели сводятся к контролю за чистотой и уборкой покрытий.

5.1.12. Периодичность очистки покрытий зависит от местных условий и опыта эксплуатации аэродрома.

5.1.13. Перроны и МС обычно загрязняются в большей степени, чем другие искусственные покрытия.

5.1.14. Для уменьшения разрушений поверхностного слоя цементобетонных покрытий рекомендуется проводить их обработку растворами синтетических веществ. Наиболее широкое применение нашла обработка поверхности аэродромных покрытий смолой нефтеполимерной лакокрасочной (НЛС) марки В, разбавленной сольвентом в соотношении 1:4,7. Для пропитки поверхности покрытий может использоваться также концентрат зеленого масла или пропиточные составы на основе нефтеполимерных смол типа СИС (стирольно-инденовая смола). Расход растворов - 150 г/м2.

5.1.15. Рекомендуется следующий порядок выбора средств для обработки покрытий:

определяется объем состава, который необходимо распределить на обрабатываемую площадь покрытий аэродрома по формуле



Рисунок 384, (5.1)



где q - объем кольматирующего состава, м3;

S - площадь обрабатываемых элементов покрытий, м2;

Рисунок 385- норма расхода состава, г/м2;

Рисунок 386- плотность состава, т/м3;

определяется емкость цистерны разливающих средств по формуле



Рисунок 387, (5.2)



где Рисунок 388- емкость цистерны разливающего средства, м3;

в - эксплуатационная ширина захвата обрабатывающей машины (устройства) при выполнении работ для конкретных условий, м;

Рисунок 389- ширина перекрытия смежных проходов обрабатывающих машин (устройств), м;

В - ширина обрабатываемого участка, м;

Г - количество гонов машин (устройств) для обработки поверхности.

Отряд машин для обработки покрытий составами подбирается таким образом, чтобы величина перекрытия была бы минимальной;

количество средств в отряде вычисляется по формуле



Рисунок 390. (5.3)



5.1.16. Следует восстановить первоначальную шероховатость поверхности покрытий на участках, загрязненных смазочными материалами, химическими антигололедными реагентами, маркировочной краской, резиновыми отложениями и др.

5.1.17. Удаление отложений резины рекомендуется производить химическим методом и механическими: путем фрезерования и с помощью струй воды высокого давления.

Резиновые отложения удаляются методом фрезерования с помощью специального механического оборудования - фрезы. Подметально-уборочные машины после такой обработки удаляют пыль и остатки резины. Производительность этого метода может достигать 500 м2/ч.

При использовании метода удаления резиновых отложений струей воды под большим давлением (до 40 МПа), которое обеспечивается специальным оборудованием, за час обрабатывается площадь 250 - 800 м2 при расходе воды до 1000 л/мин.

При химическом методе происходит растворение резины, затем продукты разрушения смывают водой, подметают уборочными машинами или удаляют машинами-пылесосами.

5.1.18. Загрязнения от пролитых ГСМ удаляются путем распыления веществ, растворяющих топливо и масла, с последующим удалением продуктов реакции. Загрязненное место обрабатывают маслопоглощающим веществом, затем очищают и подметают. При очистке покрытий химическими веществами необходимо проводить мероприятия по охране окружающей среды.

5.1.19. Основные технологические операции летней уборки искусственных покрытий - подметание и мойка. Периодичность выполнения таких работ устанавливается в зависимости от степени загрязненности участков и элементов летного поля.

5.1.20. Уборка поверхности искусственных покрытий производится отрядом подметально-уборочных машин, движущихся с уступом на расстоянии 10 - 20 м друг от друга. Перекрытие подметаемых полос должно быть не менее чем 0,5 м.

Эффективность работы машин определяется в значительной мере состоянием их рабочих органов, режимами работы и регулировки. Требования к качеству очистки покрытий средствами механизации и методика контроля эффективности действия их рабочих органов приведены в Прил. 8.

При подметании выходящие из форсунок струи воды с расходом до 0,03 л/м2 должны равномерно распыляться и перекрываться у поверхности покрытия.

Деформация ворса цилиндрических щеток, прижатых к покрытию, должна быть одинаковой по всей длине щетки и составлять 15 - 20 мм. Длина ворса цилиндрической щетки должна быть в пределах 60 - 180 мм.

5.1.21. При подметании рабочую скорость движения подметально-уборочных машин рекомендуется выбирать с учетом загрязненности покрытия: при сильном загрязнении 5 - 6 км/ч, а при обычных условиях 10 - 15 км/ч.

5.1.22. После окончания весенней распутицы искусственные покрытия, находящиеся в исправном состоянии, рекомендуется промывать.

Мойка состоит из двух одновременных процессов: отделение пыли и загрязнений от поверхности покрытий и их перемещение в направлении уклонов продольных и поперечных к водоприемному сооружению. Расход воды при мойке должен быть не менее 0,8 - 1,1 л/м2. Мойку следует вести под уклон.

5.1.23. Мойка покрытий производится отрядом поливомоечных машин, причем расстояние машин друг от друга составляет 10 - 20 м. Рекомендуется движение машин вести уступом с перекрытием обрабатываемых полос на 0,7 - 1,0 м.

5.1.24. Качество мойки поверхности покрытий зависит от правильной установки моечных насадков - сопел. Насадки в процессе регулировки поворачиваются в горизонтальной и вертикальной плоскостях с помощью установочных конусов, смонтированных на напорном трубопроводе.

Чрезмерно загрязненные покрытия рекомендуется мыть со скоростью 5 - 10 км/ч, а небольшие загрязнения удалять на скорости 10 - 15 км/ч.

5.1.25. Пыль и мусор, смываемые с поверхности покрытий водой, попадающие в водосточно-дренажную систему, необходимо периодически очищать.

Очистку рекомендуется производить по мере накопления загрязнений насосными машинами или машинами для прочистки канализационных сетей.

5.1.26. В летнее время на аэродромах должны наноситься дневные маркировочные знаки в соответствии с требованиями гл. 3 настоящего Руководства.

Технология маркировки аэродромов (вертодромов) и посадочных площадок приведена в разд. 3.5 настоящего Руководства.

Дневные маркировочные знаки необходимо очищать от пыли, грязи, обновлять по мере износа, затирания резиной и выцветания лакокрасочных покрытий.

Переносные маркировочные знаки следует ремонтировать по мере разрушения или износа их конструкций с обновлением окраски. Характеристики лакокрасочных материалов для маркировки аэродромных покрытий и переносных маркировочных знаков приведены в Прил. 14.

5.1.27. Обновление маркировочных знаков должно проводиться не менее двух раз в год и, как правило, - весной и осенью.

Для очистки маркировочных знаков рекомендуется применять моющие (мыльные) растворы.

5.1.28. Восстановление герметичности швов выполняется систематически путем замены вышедшего из строя заполнителя новым материалом.

Перед заполнением шва остатки старого герметика должны быть удалены, а швы тщательно расчищены от пыли, грязи, посторонних включений.

Производить дозаливку швов без их расчистки и продувки не рекомендуется.

5.1.29. Для герметизации швов аэродромных покрытий используются материалы горячего и холодного применения. Для приготовления их к применению необходимо пользоваться инструкциями, изложенными в соответствующих технических условиях.

Основу горячих герметиков составляет, как правило, битум с наполнителями (резиновая крошка, каучук, минеральный порошок и т.д.).

Горячие герметики являются однокомпонентными. Перед употреблением их необходимо разогреть в специальных котлах до температуры 100 - 200 °C.

Основу холодных герметиков составляют, как правило, отвержденные жидкие синтетические каучуки с наполнителями (мел, каолин, сажа и т.п.). Эти материалы являются двухкомпонентными и применяются в холодном виде с отвердителями. Рабочее состояние в швах они принимают после отверждения в течение нескольких часов в зависимости от температуры окружающей среды.

В технических условиях для каждого аэродромного герметика указана дорожно-климатическая зона его применения.

Замена горячего герметика на холодный и наоборот возможна только после полного удаления следов заменяемого материала из швов цементобетонного покрытия, поскольку отсутствует сцепление между битумом и синтетическим каучуком.

Заполнять швы следует в сухую прохладную погоду.

5.1.30. Глубина заливки швов зависит от деформативности применяемого материала и его адгезионных свойств. Для герметиков горячего применения, как менее деформативных, глубина заливки должна быть в пределах 40 - 60 мм. Для герметиков холодного применения оптимальным считается соотношение глубины заливки швов к их ширине, равное 0,5 - 2,0. Глубину заливки следует ограничивать предварительной запрессовкой в шов уплотняющего шнура (вилатерм, гернит, пороизол и т.п.) диаметром в 1,5 - 2 раза превышающим ширину шва.

Для качественной герметизации швов аэродромного покрытия их ширина должна быть 10 - 30 мм.

Заполнение шва (герметизация) должно производиться, как правило, за один раз с недоливом до верха покрытия на 5 - 7 мм для материала, не дающего после отверждения усадку, или шов заполняется заподлицо с поверхностью покрытия, если возможна осадка герметизирующего материала в результате остывания или испарения содержащегося в нем растворителя.

Аэродромные герметики могут быть использованы для заполнения сквозных трещин на покрытии, если их ширина 5 мм и больше. В этом случае целесообразно увеличить текучесть герметизирующего материала путем добавления 10 - 20% органического растворителя (бензин, сольвент, ксилол, толуол).

Возможно применение аэродромных герметиков также для ремонта небольших сколов, здесь они должны использоваться в качестве вяжущего совместно с инертными заполнителями (щебень, песок).

5.1.31. Содержание грунтового летного поля в летний период включает:

оценку пригодности летного поля к эксплуатации;

обеспечение ровности, прочности и плотности грунтов на рабочих элементах летного поля;

обеспечение водоотвода с поверхности летного поля и проведение мероприятий по сокращению нелетного периода;

обновление и ремонт маркировочных знаков;

проведение мероприятий по обеспыливанию;

уборку с поверхности летного поля посторонних предметов;

проведение мероприятий по укреплению грунтов рабочей части летных полей и повышению их эрозионной устойчивости;

проведение агротехнических мероприятий и улучшение состояния дернового покрова летного поля.

5.1.32. Эксплуатационное состояние грунтового летного поля аэродрома характеризуется прочностью грунтов летной полосы, РД и МС, которая зависит от влажности, гранулометрического состава, степени уплотнения грунта и может изменяться в широких пределах. Связные грунты глины и суглинки в сухое время года находятся в твердом состоянии и имеют высокую прочность. С увеличением содержания воды и повышением влажности их связность уменьшается, снижается их сопротивление нагрузкам. Такие грунты в пластичном состоянии становятся непригодными для эксплуатации ВС.

Несвязные грунты, пески и легкие супеси с увеличением влажности до определенного предела увеличивают сопротивляемость нагрузкам, а далее ее теряют по мере достижения величины полной влагоемкости. С увеличением температуры воздуха происходит интенсивное просыхание грунта, который набирает прочность за короткий период времени.

По гранулометрическому составу наилучшими грунтами для летных полей являются супеси и легкие суглинки. Они имеют достаточную прочность при увлажнении и пригодны для быстрого создания и сохранения дернового покрова.

5.1.33. Эксплуатация ВС на грунтовых аэродромах имеет следующие особенности:

в период распутицы неизбежны перерывы в полетах;

возможность взлета ВС в период переувлажнения грунтов, в распутицу определяется условиями страгивания ВС на тяге собственных двигателей;

возможность эксплуатации ВС зависит от типа шасси и размеров колес, давления в пневматиках.

5.1.34. Для эксплуатации ВС с грунтовых летных полос допустимая глубина колей от колес на грунтовой поверхности не должна превышать предельной величины, при которой обеспечивается движение ВС, а поверхность летного поля не подвергается слишком быстрому разрушению и износу.

5.1.35. Степень соответствия характеристик ВС условиям эксплуатации на грунтовых аэродромах определяется проходимостью его по грунту, под которой понимается способность ВС стронуться с места и двигаться на тяге собственных двигателей по переувлажненному грунту с ускорением, достаточным для достижения скорости отрыва в пределах нормируемой техническими требованиями длины летной полосы. На грунтовой поверхности в этом случае должна оставаться колея такой глубины, при которой обеспечивается как безопасность движения ВС, так и сохранность дернового покрова, а выравнивание колейности не потребует чрезмерных затрат и не представляет затруднений.

5.1.36. Проходимость ВС характеризуется следующими определяемыми параметрами:

минимальной прочностью грунта Рисунок 391без дернового покрова, при которой ВС может стронуться с места, производить руление, разбег (пробег), с образованием максимально допустимой глубины Рисунок 392;

эксплуатационной прочностью грунта Рисунок 393, равной или большей, чем Рисунок 394, когда образуется колея эксплуатационной глубины Рисунок 395, не превышающая Рисунок 396и достаточная для сохранения дернового покрова. Эти параметры устанавливаются РЛЭ.

5.1.37. С понижением прочности грунта образуются более глубокие колеи от колес ВС, а дерновый покров может разрушаться. В этом случае грунтовая поверхность с трудом поддается выравниванию и ремонту, особенно при последующем просыхании и упрочнении грунта.

5.1.38. Нелетные периоды возникают в течение распутицы из-за сильного переувлажнения верхних слоев грунта и снижения его прочности. Распутицы различают: продолжительные по времени (осенние и весенние) и кратковременные - летние. В южных районах распутица может продолжаться в течение всего зимнего периода с небольшими перерывами, а в районах Крайнего Севера - в течение лета.

5.1.39. Осенняя распутица возникает из-за частых дождей и понижения среднесуточной температуры воздуха, когда грунт переувлажняется и переходит в пластичное или даже текучее состояние.

5.1.40. Весенняя распутица начинается сразу после схода снежного покрова и оттаивания верхнего слоя грунта. Дополнительное увлажнение грунта происходит от весенних дождей. Условия для эксплуатации ВС наступают с момента просыхания верхних слоев грунта для ВС 4-го класса на глубину 15 - 20 см, и 3-го класса на глубину 30 - 35 см.

5.1.41. Летняя распутица может наступить при затяжных дождях, когда количество осадков достигает 40 - 70 мм, в особенности когда дожди совпадают с понижением температуры.

5.1.42. Улучшение эксплуатационного состояния грунтовых аэродромов обеспечивается:

созданием хорошего дернового покрова, способствующего более быстрому просыханию грунта и предупреждающего выдувание и пыление грунта;

уплотнением грунтов до определенной плотности, снижающей просачивание влаги в грунт;

осушительными мероприятиями на участках с неблагоприятными гидрогеологическими условиями и рельефом местности, а также защитой территории аэродрома от притока ливневых и талых вод с прилегающих участков.

5.1.43. Оценка пригодности грунтового аэродрома производится путем сопоставления его характеристик и параметров с требованиями РЛЭ для данного типа ВС (см. разд. 2.1 и 4.2 настоящего Руководства).

5.1.44. Период распутицы считается нелетным, когда прочность грунтов летной полосы становится ниже Рисунок 397для аэродромов без дернового покрова и ниже Рисунок 398для аэродромов с дерновым покровом. Продолжительность нелетного периода ориентировочно рекомендуется определять по графику, указанному в Прил. 12.

5.1.45. Эксплуатация ВС на грунтах минимальной прочности Рисунок 399разрешается только на грунтовых аэродромах без дернового покрова, поскольку образующаяся колея Рисунок 400разрушает дерновый покров. Исключение составляют только те ВС, для которых Рисунок 401.

5.1.46. Эксплуатационная глубина колеи Рисунок 402является допустимой. Она зависит от размеров колес главных опор ВС и определяется из условий сохранения дернового покрова. В тех случаях, когда Рисунок 403больше или равна Рисунок 404, полеты ВС могут производиться на грунтовых аэродромах с дерновым покровом при минимальной прочности грунта.

5.1.47. Колеи, образующиеся при полетах ВС с аэродромов, имеющих прочность грунта выше эксплуатационной Рисунок 405, могут быть исправлены укаткой катками с пневматическими шинами или металлическими катками без разрушения дернового покрова.

Заделка колей глубиной более Рисунок 406на грунтах прочностью ниже Рисунок 407должна производиться сразу же по окончании полетов.

5.1.48. Содержание и ремонт грунтовых аэродромов без дернового покрова предусматривает планировку, исправление микрорельефа, заделку колей и уплотнение грунта укаткой на отдельных участках и элементах летного поля.

Микрорельеф исправляется путем срезки, перемещения и перераспределения минимальных объемов грунта в пределах 10 - 12 см толщины поверхностного слоя для устранения микронеровностей, впадин, возвышенностей и колей.

Уплотнение производится после планировки и исправления микрорельефа катками на пневматических шинах либо гладкими металлическими катками.

5.1.49. Грунты рекомендуется уплотнять при их оптимальной влажности, при которой достигается максимальная плотность средствами уплотнения при минимальных затратах. Допустимые отклонения влажности грунта не должны превышать 0,8 - 1,1 величины его оптимальной влажности.

При недостаточной влажности уплотнение грунтов потребует использования более тяжелых катков, а при избыточной влажности - времени на просушку или применения различных катков с постепенным переходом от легких к тяжелым.

5.1.50. Число проходов катков по одному следу рекомендуется ориентировочно принимать по табл. 5.1.



Таблица 5.1



-------+--------------------------------+----------------------------------

Толщина|Песчаные и супесчаные грунты <2>|Суглинистые и глинистые грунты <2>

уплот- +-------+------------------------+-------+--------------------------

нения, |коэффи-| ориентировочное число  |коэффи-|  ориентировочное число

см     |циент  |    проходов катков     |циент  |     проходов катков

       |уплот- +--------+---------------+уплот- +--------+-----------------

       |нения  |гладких |на пневматичес-|нения  |гладких |на пневматических

       |       |металли-|ких шинах      |       |металли-|  шинах массой

       |       |ческих  |массой         |       |ческих  |    10 - 50 т

       |       |        |10 - 50 т <1>  |       |        |       <1>

-------+-------+--------+---------------+-------+--------+-----------------

  30   |  0,95 |   5    |       5       |   1   |   12   |        8

  25   |  0,9  |   4    |       3       | 0,95  |   10   |        7

10 - 15|  0,8  |   3    |       2       | 0,85  |    8   |        6

-------+-------+--------+---------------+-------+--------+-----------------



--------------------------------

<1> Катки массой 25 - 50 т применяются на грунтах с влажностью ниже оптимальной.

<2> Тип грунта определяется на основе данных лабораторного анализа его гранулометрического состава, а в полевых условиях - приближенным способом по методу Красюка (см. Прил. 12, табл. 3).



Примечание. Качество уплотнения контролируется путем определения фактической плотности грунта по ГОСТ 5180-84, ГОСТ 22733-77 и сравнения ее с максимальной плотностью данной разновидности грунта, причем требуемая плотность назначается по проекту в долях от максимальной плотности достижением определенного коэффициента уплотнения.



5.1.51. Основным видом повреждений грунтовой летной полосы является колейность, которая должна устраняться планировкой поверхности, заделкой рыхлым грунтом с последующим уплотнением гладкими катками.

Колеи глубиной до 6 см рекомендуется устранять прикатыванием металлическими гладкими катками массой 3 - 5 т при влажности грунта, близкой к оптимальной. Колеи и выбоины глубиной до 15 см рекомендуется засыпать местным грунтом с предварительным рыхлением основания на глубину до 5 см. При глубине колей и выбоин глубиной более 15 см их засыпают обычным рыхлым грунтом, а затем растительным грунтом слоем 10 - 12 см.

При глубинах колей и выбоин до 20 см уплотнение грунта производится в один слой, а при глубине более 20 см - в два слоя.

Не допускается засыпать выбоины и колеи песком, щебнем, шлаком или другими сыпучими материалами, отличающимися от грунтов лесной полосы.

5.1.52. На грунтовых аэродромах без дернового покрова происходит значительное выдувание грунта от работающих двигателей ВС. Наибольшей эрозией обладают несвязные грунты с размерами частиц 0,1 - 0,15 мм.

5.1.53. При выборе наиболее рационального способа обеспыливания для конкретных условий рекомендуется учитывать срок использования грунтового аэродрома, продолжительность обеспыливающего действия, наличие соответствующих механизмов и материалов для производства работ.

Снижение пылеобразования достигается:

уменьшением степени воздействия на грунт аэродинамических и механических нагрузок путем устройства различного рода искусственных покрытий или созданием дернового покрова;

поддержанием структурного и влажностного режима грунта, который обеспечивал бы его связность и отсутствие структурной и механической эрозии;

введением различных вяжущих веществ для укрепления грунта и стабилизации.

5.1.54. На стартовых участках летной полосы, наиболее подверженных воздействию воздушных потоков и колес ВС, можно применять наиболее доступный метод - поливку водой с расходом 0,5 - 0,8 л/м2.

5.1.55. Для обеспыливания рекомендуется использовать способ укрепления грунта известью, которую можно вносить в виде пушонки или известкового молока в соотношении 1:4 - 1:5 в количестве 3 - 5% массы грунта обрабатываемого слоя или применять хлористый кальций с расходом 1 кг/м2 на каждые 10 см толщины обрабатываемого слоя.

5.1.56. На грунтовых аэродромах (вертодромах) для борьбы с пылимостью можно применять следующие материалы и вяжущие вещества:

гигроскопические соли;

отходы целлюлозно-бумажной промышленности;

различные минеральные и органические вяжущие.

При выборе методов обеспыливания рекомендуется использовать положения "Инструкции по обеспыливанию грунтовых аэродромов и вертолетных площадок".

5.1.57. Наиболее эффективными в борьбе с пылимостью грунтов являются органические вяжущие материалы: битумы, дегти, нефти, битумные эмульсии и маслобитумные вяжущие. Норма розлива органических вяжущих составляет ориентировочно: для сырой нефти и дегтей 3 л/м2, битумных эмульсий 2 - 3 кг/м2, разбавленной битумной пасты 6 - 8 л/м2, разжиженного битума 3 л/м2, маслобитумного вяжущего 3 - 4,5% массы сухого супесчаного и суглинистого грунта.

5.1.58. Технология производства работ при обработке грунтов для обеспыливания включает в себя следующие операции:

разрыхление, выравнивание и планировку участка;

приготовление и розлив (внесение) вяжущего на обрабатываемый участок;

уплотнение обработанного слоя грунта, если это потребуется.

Выравнивание и планировка обрабатываемого участка производятся автогрейдерами, при этом спланированный участок не должен иметь уклоны свыше 20% и неровности более 6 см глубиной.

Розлив органических вяжущих производится, как правило, автогудронаторами, а битумных эмульсий - с помощью навесных дождевальных установок равномерно по всей обрабатываемой площади. Слой пропитки должен быть не менее 25 - 30 мм, а там, где он оказался менее указанной толщины, необходимо обработку осуществлять повторно.

5.1.59. Для обеспыливания песчаных, супесчаных и суглинистых грунтов летных полей аэродромов (вертодромов) и посадочных площадок может найти широкое применение (особенно в районах Крайнего Севера и Дальнего Востока) эффективный способ обеспыливания маслобитумным вяжущим, включающим битум, отработанное масло авиационных и автотракторных двигателей и разжижитель в соотношении 1:1:1. Продолжительность его обеспыливающего действия не менее двух лет. Для этих целей применяется среднегустеющие и медленногустеющие битумы или другие, доведенные до вязкости жидких битумов.

В качестве отработанных авиационных масел можно использовать любые отработанные масла или их смеси с удельным весом 0,8 - 0,95 г/см3 и вязкостью Рисунок 408без механических примесей крупнее 1 мм.

Разжижителем может служить керосин, дизельное топливо и другие.

5.1.60. Рабочий состав маслобитумного вяжущего готовится следующим образом: жидкий битум подается насосом в цистерну автогудронатора до 1/3 его объема. После этого в таком же количестве подаются отработанные масла. Смесь перемешивается насосом автогудронатора, затем добавляется разжижитель в таком количестве, чтобы она достигла вязкости 30 - 50 с, причем вяжущее с меньшим значением вязкости применяется в дальнейшем при обработке супесчаных, а с большим - суглинистых грунтов.

5.1.61. Для обеспечения проникания маслобитумного вяжущего в грунт и равномерного его распределения рекомендуется производить измельчение поверхностного слоя, особенно суглинистых грунтов, на глубину не менее 10 см дорожной фрезой за 1 - 2 прохода или дисковыми, зубовыми боронами за 5 - 6 проходов по одному следу.

После разлива вяжущего производится перемешивание обработанного грунта за 1 проход дорожной фрезой или за 2 - 3 прохода зубовыми или дисковыми боронами. Далее обработанный слой грунта уплотняется до величины 0,8 - 0,95 от стандартного уплотнения в зависимости от элемента летного поля 6 - 8 проходами пневмокатков, с последующим уплотнением гладкими катками 3 - 4 проходами по одному следу.

При обработке несвязных грунтов методом пропитки толщина обрабатываемого слоя должна быть не менее 5 см.

5.1.62. Несущая способность грунтовых аэродромов повышается в среднем на 4 - 5 кгс/см2 при создании и сохранении дернового покрова.

5.1.63. Дернина должна удовлетворять следующим требованиям:

иметь густоту травостоя и плотное сплетение корневищ на глубину не менее 12 - 18 см;

обладать связностью, упругостью и устойчивостью к истиранию;

иметь высоту травостоя не более 30 см, а после скашивания не менее 8 см.

Качество дернового покрова определяется количеством побегов дернообразующих трав на единицу площади и предельной глубиной колеи, при которой он разрушается, в соответствии с данными табл. 5.2.



Таблица 5.2



-------------------+--------------+----------------------------------------

Качество дернового | Предельная   | Количество побегов на площади 400 см2

      покрова      |глубина колеи +----------------+-----------+-----------

                   |без разрушения|  подзолистая   |черноземная|сухие степи

                   |  дернового   |лесостепная зона|   зона    |и полустепи

                   | покрова, см  |                |           |
-------------------+--------------+----------------+-----------+-----------

Отличное           |    8 - 10    |   Свыше 300    | Свыше 200 | Свыше 100

Хорошее            |    5 - 6     |   200 - 300    | 100 - 200 | 50 - 100

Удовлетворительное |      3       |   100 - 200    | 50 - 100  |  35 - 50

Плохое             |   Менее 3    |   Менее 100    | Менее 50  | Менее 35

-------------------+--------------+----------------+-----------+-----------



5.1.64. Уход за дерновым покровом состоит из следующих работ:

прочесывания травостоя и разравнивания мелких неровностей;

прикатывания дернового покрова;

подкормки трав минеральными удобрениями;

искусственного водополива травяной растительности;

скашивания трав.

5.1.65. Прочесывание дернового покрова выполняется за два прохода по одному следу легкими зубовыми боронами или механическими граблями.

5.1.66. Прикатывание дернового покрова рекомендуется проводить ранней весной. Оно выполняется 2 - 4 проходами 5-тонных катков на супесчаных грунтах и 10-тонных - на суглинистых при влажности больше оптимальной на 2 - 3%. Перед наступлением заморозков рекомендуется провести укатку поверхности гладкими катками для придания большей прочности грунтам и устранения колейности, которая при их замерзании сделает невозможной эксплуатацию ВС.

5.1.67. Скашивание травостоя рекомендуется выполнять не менее чем два раза в год. Первое скашивание делается при достижении растениями высоты 30 см, второе - осенью до наступления заморозков. Высота травостоя при скашивании должна быть 8 - 10 см.

5.1.68. В сухое время года, а также в засушливых районах для усиления роста трав рекомендуется искусственный водополив. Рекомендуется норма полива не менее 200 м3/га.

5.1.69. Дерновый покров с изреженным травостоем должен ремонтироваться к зависимости от степени изреженности: сильно изреженный - с травостоем, имеющим менее 15% ценных трав, средне изреженный - от 15 до 35% и слабо изреженный - более 35% ценных трав присутствует.

5.1.70. На участках с сильно и среднеизреженным травостоем рекомендуется проводить следующие работы: внесение удобрений, разрыхление почвы дисковыми культиваторами или почвенными фрезами на глубину 3 - 5 см; разбрасывание семян трав, наиболее приспособленных к природным условиям аэродрома с заделкой их боронами "зиг-заг" в 2 - 3 раза по одному следу и последующее прикатывание 3-тонными катками.

На слабо изреженных участках достаточно производить только подкормку растений удобрениями.

Отремонтированные участки не рекомендуется эксплуатировать в течение 2 - 3 месяцев до восстановления травостоя.

5.1.71. Задернение колей и выбоин рекомендуется производить засевом семенами трав или путем пересадки заранее заготовленной дернины.

Посев производится семенами той же травосмеси, которая произрастает на летном поле аэродрома с поливкой водой из расчета не менее 20 л/м2. На участках пересадки дернины вносятся удобрения, затем она плотно укладывается и прикатывается 3 - 5-тонными катками. Эксплуатацию участков летного поля с пересаженной дерниной рекомендуется допускать после полного его приживания.

Наилучшей дерниной для пересадки считается дернина из низовых трав: овсяницы красной, мятлика лугового и т.п.

5.1.72. При гибели травостоя грунт в этих местах рекомендуется разрыхлить, внести минеральные удобрения и засеять травосмесью. Если верхний слой грунта сильно пропитан ГСМ, его следует заменить на глубину 20 - 30 см новым, засеять или покрыть дерном.

5.1.73. Ремонт грунтовых летных полей рекомендуется производить с учетом положений "Руководство по организации и технологии ремонта аэродромов без перерыва летной эксплуатации".

5.1.74. Для сохранения дернового покрова одним из основных мероприятий является равномерная эксплуатация летного поля с переносом старта по мере износа дернового покрова с периодичностью 5 - 15 дней.

5.1.75. Содержание водоотводных и дренажных систем. Водоотводные и дренажные системы (ВДС, рис. 5.1) следует содержать в исправном состоянии.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 5.1. Общий вид расположения

водоотводных систем на аэродромах:

1 - ИВПП; 2 - РД; 3 - лоток; 4 - дождеприемник;

5 - закромочные дрены; 6 - коллектор; 7 - смотровой

колодец; 8 - тальвежный колодец; 9 - главный коллектор;

10 - устье (оголовок); 11 - открытая водоотводная

канава; 12 - ось грунтового лотка; 13 - выборочное

осушение грунтовых участков; 14 - осушитель;

15 - собиратель; 16 - нагорная канава



Смотровые, тальвежные и водоприемные колодцы ВДС должны быть постоянно закрыты крышками. Открывать колодцы следует только при осмотре и ремонте ВДС.

Земляные работы в зоне расположения элементов ВДС следует проводить только по специальным проектам.

Весной дождеприемные и тальвежные колодцы следует освободить от крышек и щитов.

После пропуска стоков следует провести внеочередной осмотр всей ВДС, отремонтировать и восстановить поврежденные элементы.

Лотки, канавы, колодцы, оголовки коллекторов, перепуски следует очищать от наносов.



СОДЕРЖАНИЕ ПЛОЩАДОК СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ,

АЭРОДРОМНОГО ОБОРУДОВАНИЯ И УСТРОЙСТВ



5.1.76. Площадки специального назначения и сопряжения покрытий с грунтом следует содержать в исправном состоянии и своевременно очищать от пыли, грязи, снега и льда.

Обработку ВС антиобледенительными средствами следует проводить на площадках с асфальтобетонным покрытием. Сброс неочищенных стоков с этих площадок в общую водоотводную систему запрещается.

Места стоянки ВС, предназначенные для гонки двигателей (гоночные площадки), должны быть оборудованы специальными устройствами - якорными креплениями.

5.1.77. Якорные крепления. При безангарном хранении ВС на МС производят их крепление к якорным устройствам для предотвращения перемещения и повреждения ВС при воздействии ветровых нагрузок.

В качестве якорных креплений для вертолетов используются швартовочные устройства, предназначенные для фиксации вертолета при гонке двигателей.

Расчетные усилия на петли каждого якорного крепления приведены в табл. 5.3. Схемы расположения якорных устройств приведены в РТЭ ВС.



Таблица 5.3



Расчетные усилия в растяжках якорных креплений

ВС от воздействия ветровой нагрузки, кН/тс



-----------+---------------------------------------------------------------

  Тип ВС   |                 Расчетная скорость ветра, м/с

           +---------------+---------------+---------------+---------------

           |      20       |      25       |      30       |      40

-----------+---------------+---------------+---------------+---------------

Ан-2       |  10,79/1,10   |  16,68/1,70   |  22,56/2,30   |  32,57/3,32

Ан-2М      |  ----------   |  ----------   |  ----------   |  ----------

           |   3,43/0,35   |   5,89/0,60   |   8,83/0,90   |  15,70/1,60

-----------+---------------+---------------+---------------+---------------

Ан-12      |  14,68/1,50   |  23,94/2,44   |  32,96/3,36   |  58,86/6,00

           |  ----------   |  ----------   |  ----------   |  ----------

           |   6,87/0,70   |  11,75/1,20   |  15,70/1,60   |  28,45/2,90

-----------+---------------+---------------+---------------+---------------

Ан-24      |  24,52/2,50   |  38,26/3,90   |  54,94/5,60   |  98,10/10,0

Ан-26      |  ----------   |  ----------   |  ----------   |  ----------

Ан-30      |   3,95/0,40   |   5,89/0,60   |   8,83/0,90   |  16,68/1,70

-----------+---------------+---------------+---------------+---------------

Ан-28      |   5,89/0,60   |   9,81/1,00   |  13,73/1,40   |  23,54/2,40

           |   ---------   |   ---------   |  ----------   |  ----------

           |   1,96/0,20   |   2,94/0,30   |   4,90/0,50   |   7,85/0,80

-----------+---------------+---------------+---------------+---------------

Ил-14      |  14,72/1,50   |  16,68/1,70   |  19,62/2,00   |  29,43/3,00

           |  ----------   |  ----------   |  ----------   |  ----------

           |   1,96/0,20   |   2,45/0,25   |   2,94/0,30   |   4,90/0,50

-----------+---------------+---------------+---------------+---------------

Ил-18      |  24,52/2,50   |  38,26/3,90   |  54,94/5,60   |  100,06/10,2

           |  ----------   |  ----------   |  ----------   |  -----------

           |   3,92/0,40   |   6,87/0,70   |   9,81/1,00   |  16,68/1,70

-----------+---------------+---------------+---------------+---------------

Як-18Т     |   1,96/0,20   |   3,92/0,40   |   5,87/0,60   |   7,85/0,80

           |   ---------   |   ---------   |   ---------   |   ---------

           |   0,98/0,10   |   1,96/0,20   |   2,94/0,30   |   3,92/0,40

-----------+---------------+---------------+---------------+---------------

Як-40      |   2,94/0,30   |   4,90/0,50   |   6,87/0,70   |  25,51/2,60

           |   ---------   |   ---------   |   ---------   |  ----------

           |       -       |       -       |       -       |       -

-----------+---------------+---------------+---------------+---------------

Як-42      |  11,77/1,20   |  21,58/0,20   |  32,37/3,30   |  53,96/5,50

           |  ----------   |  ----------   |  ----------   |  ----------

           |   9,81/1,00   |  10,79/1,10   |  15,70/1,60   |  27,47/2,80

-----------+---------------+---------------+---------------+---------------

Л-410      |   4,90/0,50   |  10,79/1,10   |  16,68/1,70   |  29,43/3,00

Л-410УВП   |   ---------   |  ----------   |  ----------   |  ----------

           |   3,92/0,40   |   5,89/0,60   |   9,81/1,00   |  16,68/1,70

-----------+---------------+---------------+---------------+---------------

Ми-6       |                          83,30/9,00

Ми-10К     |                          ----------

           |                          34,30/3,50

-----------+---------------------------------------------------------------

Ми-8       |                          34,30/3,50

Ми-4       |                          ----------

           |                          14,70/1,50

-----------+---------------------------------------------------------------

Ми-1       |                          14,70/1,50

Ми-2       |                          ----------

           |                           4,90/0,50

-----------+---------------------------------------------------------------

Ка-26      |                          14,70/1,50

           |                          ----------

           |                          14,70/1,50

-----------+---------------------------------------------------------------



Примечания: 1. В числителе приведены: для самолетов - усилия в каждой растяжке крепления основных опор или крыльев, в знаменателе - передних опор или хвостовой части фюзеляжа; для вертолетов - суммарные усилия, приходящиеся на бортовой и носовой якори соответственно.

2. Тяжелые ВС, если это не оговорено в РТЭ применительно к особым условиям эксплуатации, при воздействии ветровых нагрузок не швартуются.

3. Расчетные нагрузки приняты с коэффициентом безопасности 1,5 по отношению к максимальным эксплуатационным.

4. Расчетную скорость ветра принимают в соответствии с п. 5.1.78 настоящего Руководства.



5.1.78. Расчетную скорость ветра для каждого аэродрома определяют по данным авиационной метеостанции за период не менее 25 лет или по карте "Районирование территории по скоростному напору ветра". Для аэродромов (вертодромов), расположенных на высоте 200 и более метров над уровнем моря, расчетную скорость ветра определяют только по данным местных станций гидрометеослужбы.

5.1.79. Якорные крепления сооружают по типовым проектам. На МС для самолетов 4-го класса и вертолетов 3-го класса, временных площадках допускается устройство якорных креплений упрощенного типа (горизонтально заглубленные в землю трубы, блоки, бревна, металлоконструкции и т.д.). Пример конструкции якорного крепления упрощенного типа приведен на рис. 5.2.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 5.2. Конструкция якорного крепления упрощенного типа:

1 - стальной стержень Рисунок 411;

2 - гайка с шайбой; 3 - бревно Рисунок 412



5.1.80. Заземляющие устройства предназначены для снятия заряда статического электричества с ВС и наземной техники.

Заземляющие устройства устанавливают на местах стоянок и обслуживания ВС, на примыканиях РД к ИВПП.

На примыканиях РД к ИВПП заземляющие устройства устанавливают стационарно путем закладки металлических элементов с анкерными креплениями в поперечные швы жестких покрытий или в специальные штрабы заподлицо с поверхностью покрытия (рис. 5.3).



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 5.3. Заземляющее устройство:

а - расположение заземляющих устройств по толщине

покрытия; б - то же в плане; в - детали заземляющих

устройств; 1 - грунтощебеночная отмостка; 2 - покрытие;

3 - заземляющая полоса; 4 - электрод заземления;

5 - металлические анкеры (ерши); 6 - контактный

жгут; 7 - отверстия, заполненные цементным

раствором после забивки в них анкеров



Конструкция заземляющего устройства на МС и площадках обслуживания ВС приведена на рис. 5.4.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 5.4. Заземляющее устройство на МС:

1 - заземляющий электрод-труба Рисунок 415; 2 - покрытие МС

или бетонная отмостка на грунтовой МС; 3 - штатный трос

заземления ВС; 4 - зажим из металлической полосы 3 - 5 мм



На МС и площадках обслуживания ВС с грунтовым покрытием вокруг заземляющего устройства заподлицо с поверхностью грунта устраивают отмостку из бетона толщиной 0,10 - 0,15 м и диаметром 0,50 м.

5.1.81. Места расположения заземляющих устройств следует очищать от пыли, грязи, снега, льда. Очистку заземляющего устройства производит аэродромная служба. Работоспособность заземляющих устройств обеспечивает служба ЭСТОП.

5.1.82. Ограждения аэродромов (вертодромов) предназначены для предотвращения проникновения на служебную территорию посторонних лиц, транспортных средств и животных.

Тип ограждения следует назначать в зависимости от класса аэропорта в соответствии с Ведомственными нормами технологического проектирования аэропортов.

Все виды ограждений следует содержать в исправном состоянии.

Проверка состояния ограждений возлагается на ВОХР, а ремонт - на ОЭНС аэропорта.



5.2. СОДЕРЖАНИЕ ЛЕТНОГО ПОЛЯ В ЗИМНИЙ ПЕРИОД



5.2.1. Содержание летного поля аэродрома в зимний период представляет собой комплекс мероприятий и работ, направленных на подготовку летного поля к полетам. К ним относят:

очистку искусственных покрытий, гоночных площадок, заземляющих устройств, "огней" (светильников) очищаемых зон ЛП, участков курсовых и глиссадных радиомаяков (КРМ, ГРМ, РМС) от снега, слякоти;

предупреждение и удаление гололедных и снежно-ледяных образований;

уплотнение снега до требуемой толщины 6 - 8 см с последующей очисткой поверхности от выпавших осадков, если принят и используется метод очистки на аэродроме;

выравнивание и уплотнение снежных отложений, если применяется метод уплотнения;

устранение колейности и выбоин на заснеженных летных полях аэродромов;

выравнивание снежных отложений и валов за пределами ВПП, обочин РД, МС и перронов с планировкой откосов;

проведение снегозадержания на летных полях;

вывоз скоплений снега в места выкладок снега;

борьба с зимней скользкостью на внутриаэропортовых дорогах, подъездных путях и привокзальных площадях.

5.2.2. Аэродромное обеспечение полетов связано с качеством очистки поверхности покрытий от воды, снега, снежно-ледяных образований и гололеда. Эти факторы практически постоянно изменяют сцепные свойства и другие характеристики поверхности покрытий.

5.2.3. Технологические операции по очистке покрытий и других элементов летного поля от атмосферных осадков рекомендуется выполнять специальными аэродромно-уборочными машинами (см. Прил. 10).

5.2.4. В зимних условиях необходимо сокращать время очистки покрытий и других элементов летного поля и вести их подготовку без прекращения летной эксплуатации, в "окна" между полетами ВС. Эту проблему рекомендуется решать, применяя технологию скоростной очистки машинами, которые выполняют все технологические операции снегоуборки: сдвигание, подметание и переброс обвалованного снега за пределы ИВПП равномерной массой.

5.2.5. При содержании аэродромов (вертодромов) в зимнее время особенно трудоемким является предотвращение и устранение снежно-ледяных и гололедных образований, которые выполняются химико-механическим, тепловым и комбинированным методами.

В условиях необходимости сокращения времени на очистку покрытий в основном рекомендуется применение химико-механического метода.

Предотвращение льдообразований проводится антигололедными реагентами при своевременном их прогнозировании.

5.2.6. Производительность удаления гололедных образований химико-механическим методом выше теплового.

Существующие средства распределения химреагентов и уборки остатков плавления и разрушения льда, как известно, имеют рабочие скорости в 5 - 6 раз выше, чем скорость тепловых машин (см. Прил. 10).

5.2.7. При разработке усовершенствованной (скоростной) технологии зимнего содержания аэродромов рекомендуется использовать следующие основные принципы: патрулирование уборочных машин с началом выпадения осадков; сокращение непроизводительного времени, затрачиваемого на очистку покрытий; рациональный подбор комплекта машин и выбор оптимальных маршрутов их движения.

5.2.8. При разработке технологии льдоснегоочистки аэродромных покрытий рекомендуется расчетным путем определять (для конкретных условий с учетом взлетов и посадок ВС) оптимальные варианты уборочных работ и необходимые технологические их параметры: количество гонов в зависимости от ширины захвата и величины перекрытия смежных проходов соседних машин, количество уборочных средств, их скорость и др.

5.2.9. Минимальный временной интервал, при котором будет возможна очистка от снега и гололедных образований, рекомендуется рассчитывать соответственно по формулам



Рисунок 416, (5.4)



где Рисунок 417- время занятия ИВПП для посадки, взлета, с;

Рисунок 418- временной интервал безопасности (в РФ он равен 5 мин);

Рисунок 419и Рисунок 420- время технического маневрирования отряда уборочных и разбрасывающих антигололедный реагент машин до и после проведения работ по очистке покрытий или разбрасывания реагента, с;

Рисунок 421- время очистки покрытий отрядом ведущих машин, с;

Рисунок 422- время разбрасывания антигололедного реагента, с;

Рисунок 423- время, необходимое для плавления гололедных образований антигололедным реагентом, с.

Величина Рисунок 424должна быть меньше величины Рисунок 425. В противном случае величина Рисунок 426замещается на величину Рисунок 427.

5.2.10. Время, затрачиваемое на очистку (обработку) покрытий элементов летного поля (ИВПП, МРД и РД), рекомендуется рассчитывать по следующим формулам:



Рисунок 428(5.5)



или



Рисунок 429, (5.6)



где B и L - соответственно ширина и длина очищаемого элемента летного поля, м;

Рисунок 430- число соединительных РД, примыкающих к ИВПП в разных ее точках по длине с учетом количества дополнительных съездов (выездов), для маневрирования уборочных машин;

Рисунок 431- ширина захвата отряда машин, рассчитывается по формуле



Рисунок 432; (5.7)



n - количество ведущих машин в отряде, шт.;

Рисунок 433- ширина перекрытия смежных проходов в конкретных условиях, м;

b - эксплуатационная ширина захвата уборочной (обрабатывающей) машины при выполнении работ в конкретных условиях, м;

Рисунок 434- время "добегания" последней машины отряда при завершении операции очистки (обработки) первой машиной, с;

V - эксплуатационная скорость отряда машин при очистке (обработке) покрытий, м/с;

Рисунок 435- длина машины, м;

d - безопасная дистанция между машинами в отряде, м;

Рисунок 436- среднее время маневрирования машин отряда, с;

Г - количество гонов;

K - коэффициент, учитывающий площадь очистки (обработки) покрытий: изменяется от 0,5 (очищена только рабочая зона) до 1,0 (покрытие полностью очищено). В расчетах Рисунок 437по формулам 5.5 и 5.6 ориентировочное количество уборочных машин в отряде n рекомендуется предварительно определить в соответствии с Прил. 9.

5.2.11. Время разбрасывания реагента Рисунок 438- рекомендуется определять по формулам 5.5 и 5.6, в которые подставляются соответствующие параметры и характеристики отряда разбрасывающих машин.

5.2.12. Современные средства механизации позволяют увеличить скорость уборочных работ для основного количества случаев выпадения снежных осадков (температура от 0 до -7 °C, интенсивность 1 - 2 см/ч, средняя продолжительность снегопадов в пределах 2 - 7 ч).

5.2.13. При выборе средств механизации и комплектовании отрядов машин их технические и технологические показатели должны обеспечивать патрульную очистку покрытий.

Технология работы отдельной машины в отряде организуется таким образом, чтобы каждая машина подготавливала необходимые оптимальные условия для выполнения следующей за ней операции на той же рабочей скорости, не снижая производительности отряда в целом.

Машины по разбрасыванию антигололедных химреагентов должны включаться при необходимости в отряд машин по снегоочистке.

Эксплуатационная ширина захвата отряда машин рекомендуется кратной ширине очищаемого элемента летного поля с учетом перекрытия смежных гонов.

5.2.14. Основные принципы и критерии подбора уборочных машин в отряде следующие:

Количество гонов (Г) должно быть минимальным и кратным натуральному ряду чисел (1, 2, 3 и т.д.). Оно рассчитывается по формуле



Рисунок 439, (5.8)



где B - ширина очищаемого элемента летного поля, м;

Рисунок 440- ширина захвата отряда уборочных машин, м.

Ширина захвата отряда машин Рисунок 441, определяемая по формуле 5.7, должна быть кратна ширине очищаемых элементов летного поля (ИВПП, МРД, РД) первой очереди очистки с тем, чтобы после выполнения минимального количества гонов не оставалось огрехов на покрытии.

5.2.15. Снег, убираемый с покрытий плужно-щеточно-пневматическими машинами, собирается в виде валов, которые рекомендуется убирать роторными снегоочистителями с аналогичной скоростью. В этом случае указанные уборочные машины рекомендуется включать в отряд с учетом их параметров: длины, безопасной дистанции и рабочей скорости.

Выбор машин, перебрасывающих обвалованный снег за пределы очищаемых элементов летного поля, рекомендуется производить с учетом интенсивности накопления снега от проходов плужно-щеточно-пневматических машин, которая определяется по формуле



Рисунок 442, (5.9)



где Рисунок 443- эксплуатационная ширина захвата отряда уборочных машин, м;

V - скорость отряда уборочных машин, м/ч;

h - толщина убираемого снега, м;

Рисунок 444- плотность снега, т/м3.

Эксплуатационная производительность выбираемого роторного снегоочистителя Рисунок 445должна быть в лучшем случае равной или, по крайней мере, кратной интенсивности накопления обвалованного снега.

5.2.16. Для очистки аэродромных покрытий по определенным выбранным технологическим схемам и конкретным маршрутам требуется учитывать среднее время маневрирования машин отряда Рисунок 446.

Средневзвешенную величину Рисунок 447рекомендуется определять как сумму времени на все развороты и повороты согласно расчетной схеме установленных маршрутов технологии уборочных работ, деленную на сумму всех поворотов и разворотов.

5.2.17. Затраты времени на один разворот машины отряда рекомендуется определять по формуле



Рисунок 448, (5.10)



где R - радиус разворота машины, м;

V и Рисунок 449- соответственно скорость машины: рабочая и при развороте, м/с.

Затраты времени на один поворот машины можно определить по формуле



Рисунок 450, (5.11)



где Рисунок 451- скорость машины при повороте.

5.2.18. В тех случаях, когда скорость уборочных машин для перебрасывания обвалованного снега меньше скорости комплекта машин для очистки покрытий с плужно-щеточно-пневматическим оборудованием, общее время, затрачиваемое на подготовку покрытий, зависит только от работы последних и может определяться по формуле



Рисунок 452, (5.12)



где L - длина очищаемого элемента, м;

Г - количество гонов плужно-щеточных машин и машин, перебрасывающих обвалованный снег;

V - эксплуатационная скорость машины, перебрасывающей обвалованный снег, м/с.

В этом случае время закрытия очищаемого элемента летного поля на очистку возрастает на величину:



Рисунок 453,



где Рисунок 454- время очистки покрытий машинами с плужно-щеточно-пневматическим оборудованием, определяемое по формулам 5.5, 5.6.

5.2.19. Основные принципы подбора отряда разбрасывающих средств заключаются в сокращении времени на обработку элементов аэродрома при минимальном количестве машин без дополнительной их загрузки антигололедным реагентом. Порядок выбора разбрасывающих средств рекомендуется следующий:

- определяется объем q антигололедного реагента, м3, который необходимо распределить на обрабатываемую площадь покрытий элементов аэродрома по формуле 5.1, в которой необходимо для ее составляющих принять:

S - площадь обрабатываемых элементов покрытий, м2;

Рисунок 455- средняя норма расхода реагентов по всем диапазонам температур гололедных образований, г/м2;

Рисунок 456- насыпная масса применяемого реагента, т/м3;

- определяется емкость кузова Рисунок 457разбрасывающей машины по формуле 5.2;

- подбирается отряд разбрасывающих машин таким образом, чтобы величина Рисунок 458была бы минимальной;

- после определения Рисунок 459вычисляется количество разбрасывающих машин по формуле 5.3.

5.2.20. На каждом авиапредприятии рекомендуется составить план мероприятий по подготовке летного поля и средств аэродромной механизации к работе в осенне-зимний период.

По плану должны выполняться следующие работы:

ремонт аэродромных льдоснегоуборочных машин и механизмов, подготовка их к работе в зимних условиях;

очистка водосточно-дренажных сетей от наносов и засоров, закрытие колодцев крышками;

планировочные работы, ликвидация колейности, скашивание травы и уплотнение поверхности летных полос;

обновление дневной маркировки аэродромных покрытий, ремонт, изготовление или обновление переносных аэродромных, маркировочных и дорожных знаков, а также трафаретов с запрещающими, предписывающими, информативно-указательными и т.п. надписями;

заготовка строительных материалов для ремонта и содержания сооружений летного поля в зимний и весенний периоды, а также песчано-солевой смеси для ликвидации зимней скользкости на внутриаэропортовых дорогах и площадях аэропорта;

обозначение специальными знаками-маркерами границ площадей очистки и уплотнения снега, мест выкладок снега, водоприемных, смотровых колодцев и устьевых сооружений коллекторов, установка снегозащитных ограждений;

разработка и утверждение руководством авиапредприятия Плана зимнего содержания аэродрома (льдоснегоуборочных работ на летном поле) и доведение его до всех служб.

5.2.21. В Плане зимнего содержания аэродрома рекомендуется отразить и разработать:

схему летного поля с расположением и размерами его элементов, содержащихся методом очистки (уплотнения) снега, с указанием очередности и времени выполнения работ; мест выкладок снега на летном поле; альбом технологических карт и схем уборочных работ с расчетами согласно настоящему разделу Руководства;

особенности организации взаимодействия между участниками уборочных работ, службами;

наличие техники и возможности выделения дополнительного количества льдоснегоуборочных машин и оборудования для выполнения работ, а также посменную обеспеченность их водительским и техническим персоналом;

готовность устройств для измерения сцепления, приборов и оборудования для оценки параметров состояния летного поля в зимнее время;

порядок сбора и передачи информации о состоянии летного поля.

5.2.22. Потребность аэродромов в антигололедных химических реагентах для борьбы с гололедными и снежно-ледяными образованиями рекомендуется определять в соответствии с "Инструкцией по применению химических реагентов для предупреждения и удаления гололедных образований на аэродромных покрытиях".

5.2.23. Работы по подготовке летного поля рекомендуется разбивать на следующие очереди:

первая: очистка ИВПП (очистка одной из ИВПП, если их две), КП (при ее наличии), ЛП на ширину 10 м от границы ИВПП, рабочие РД, перроны, "огни" на летной полосе, подготовка зон КРМ, ГРМ;

вторая: подготовка запасной ГВПП, очистка МС, остальных РД, обочин РД на ширину 10 м;

третья: очистка ЛП на ширину 25 м от боковых границ ИВПП на всей длине ЛП, обочин перронов и МС с планировкой сопряжений очищенных участков с неочищенными; очистка подъездных путей к объектам радиосвязи, ГСМ, внутриаэропортовых дорог и т.д.

5.2.24. Очистку от снега элементов летного поля, относящихся к первой очереди, рекомендуется проводить с начала снегопада методом патрулирования.

Работы, относящиеся к последующим очередям, рекомендуется начинать после окончания работ предыдущей очереди.

5.2.25. Удаление гололедных и снежно-ледяных образований с искусственных покрытий ВПП рекомендуется выполнять: химическим методом при температуре воздуха минус 5 °C не более чем за 1,5 ч и ниже минус 5 °C комбинированным способом (химический метод и тепловой) не более чем за 2,5 ч после начала уборочных работ. В случаях вынужденного применения теплового способа борьбы с образовавшимся гололедом работы следует выполнять не более чем за 2 ч, если температура воздуха до минус 5 °C, а при температуре ниже минус 5 °C не более чем за 3 ч.

5.2.26. Удаление гололедных образований с аэродромных покрытий рекомендуется производить в такой последовательности: ИВПП, места примыкания РД к ИВПП, места поворотов РД, прямые участки РД, перрон и МС.

5.2.27. Для предотвращения разрушений огней углубленного типа запрещается применять плужно-щеточные машины с отвалами без резиновых накладок.

5.2.28. Основные средства зимнего содержания летных полей аэродромов и их характеристики приведены в Прил. 10.

5.2.29. Работы по удалению снежных отложений с искусственных аэродромных покрытий производятся в соответствии с технологическими картами и схемами маршрутов движения машин согласно утвержденному Плану зимнего содержания аэродрома.

5.2.30. Работа плужно-щеточных снегоочистителей организуется на всю ширину ИВПП таким образом, чтобы они последовательно один за другим (уступами) двигались от оси ИВПП к обочинам с перекрытием предыдущего следа на определенную величину Рисунок 460. Минимальное расстояние между движущимися машинами принимается равным величине 1/2 скорости их движения. Первый снегоочиститель движется по ИВПП в зависимости от погодно-климатических условий (ветер, интенсивность осадков). Следующая машина идет за первой на расстоянии не ближе 15 - 20 м.

Каждая последующая машина должна двигаться, перекрывая очищенную ранее полосу. Ширина Рисунок 461зависит от типа снегоочистителя. Для машины типа ПМ-130, идущей второй, ширина перекрытия составляет 0,25 м, третьей - 0,35 - 0,4 м и т.д. Таким образом, при снегоочистке ИВПП крайняя машина в отдельных случаях может двигаться только с перекрытием, близким к ширине захвата снегоочистителя.

5.2.31. В начале снегопада снег рекомендуется убирать только щетками. По мере увеличения слоя снега и его объема должны включаться в работу одноотвальные плуги при непрекращающейся работе щеток и воздуходувок.

В тех случаях, когда снегоуборочные работы начинаются по окончании снегопада и при значительном слое снега, целесообразно работу плужно-щеточных снегоочистителей разделить на две группы: первая группа машин сдвигает снег плугом, а вторая - подметает щетками.

5.2.32. Работа плугом по сгребанию и перемещению снега может продолжаться до тех пор, пока уборочная машина не начнет испытывать значительного сопротивления движению из-за увеличивающейся толщины и плотности перемещаемого снега. В таких отдельных случаях дальнейшее перемещение очищаемого снега с последующим его обвалованием можно продолжить, применяя более мощные уборочные средства.

5.2.33. Сопряжение очищенных площадей покрытий и неочищенных грунтовых участков летного поля достигается устройством пологих снежных сопряжений с уклоном 1:10 ножом автогрейдера, установленным под углом, либо специальным откосником, прикрепляемым к ножу автогрейдера. При снегопадах в условиях отрицательных температур снег с покрытия не рекомендуется убирать, если ожидается переход его в переохлажденный дождь или изморозь. Рекомендуется в процессе очистки поверхность покрытий обрабатывать "под снег" антигололедным реагентом.

5.2.34. При очистке от снега ВПП рекомендуется учитывать направление ветра и скорость его боковой составляющей в технологии уборочных работ аэродромными уборочными машинами и плужно-щеточными снегоочистителями:

до 3 - 5 м/с очистка производится в направлении от оси ВПП к обочинам на всю ее ширину;

5 - 10 м/с уборочные работы выполняются на участках ВПП с двух неравных частей по ее ширине: с большей части (до 2/3 ширины) снег очищается в направлении ветра, а с меньшей части (до 1/3 ее ширины) - против ветра;

более 5 - 10 м/с уборочные работы следует проводить только в направлении ветра, а холостые ходы рекомендуется избегать поворотом плужных отвалов в конце каждого рабочего гона.

5.2.35. В отдельных случаях снегоочистка покрытий может эффективно выполняться ветровыми машинами, поскольку производительность их при уборке сухого снега достигает 50 га/ч, а мокрого - до 20 га/ч. Наибольший эффект от их применения можно достигнуть только при очистке покрытий от сухого снега при температуре воздуха ниже 10 °C, а мокрого снега - при температуре, близкой к 0 °C. Уборка снега с помощью ветровых машин до минус 7 °C вообще не рекомендуется, так как при таких условиях может происходить оплавление и примерзание талого снега к покрытию.

5.2.36. В случаях использования ветровых машин при снегоуборочных работах рекомендуется учитывать скорость боковой составляющей и направление ветра в технологии уборочных работ следующим образом:

до 3 - 5 м/с работы следует проводить от оси ВПП, сдувая снег к обочинам;

более 5 м/с уборочные работы следует вести в направлении ветра, начиная от обочины ВПП к месту укладки снега.

5.2.37. На участках летного поля, где очистка от снега производится с последующей его вывозкой в места выкладок снега, образующиеся валы от плужно-щеточных машин шириной более 2,5 м рекомендуется переформировать ("подбить валы") с помощью автогрейдеров так, чтобы они соответствовали ширине захвата снегопогрузочных машин.

5.2.38. Качество очистки покрытий от снега обеспечивается в том случае, если отвал, сдвигая основную массу снега, оставляет после себя слой высотой 10 - 15 мм, легко сметающийся щеткой. Поэтому необходимо систематически контролировать состояние резиновых ножей отвала. Они должны иметь одинаковую высоту и при опущенном отвале плотно по всей ширине захвата прилегать к поверхности покрытия. Высота ножей должна быть в пределах 25 - 150 мм, с равномерным износом. Плуг должен легко поворачиваться на поворотной раме вправо и влево и надежно фиксироваться. Просадка ворса щетки, прижатой к аэродромному покрытию, должна быть одинаковой по всей ее длине и находиться в пределах 15 - 30 мм, а длина ворса щетки - 90 - 220 мм. Щетка должна работать при минимальном обжатии ворса, обеспечивая при этом полное отделение снега от поверхности покрытия.

5.2.39. Рабочая скорость машины при снегоочистке зависит от общей нагрузки на снегоочиститель, которая возрастает при увеличении интенсивности снегопада. При патрульной очистке в случае снегопада интенсивностью более 3 мм/ч отечественные плужно-щеточные машины работают, как правило, со скоростью 12 - 18 км/ч, а если интенсивность снегопада менее 3 мм/ч, то рабочая скорость может достигать 30 км/ч и более.

5.2.40. Для предотвращения наката и снежно-ледяных образований в аэропортах с большой интенсивностью движения ВС в зимнее время не всегда можно быстро убрать снег в пределах ограничений по слою снега (обычно этот слой не превышает 5 см). В этих случаях рекомендуется использовать технологию, основанную на комплексном применении снегоуборочной техники и антигололедных реагентов.

Процесс снегоочистки с применением антигололедных реагентов предусматривает следующие этапы:

1. Период от начала снегопада до момента внесения антигололедных реагентов в снег; он должен полностью исключить возможность образования растворов при последующей обработке смежной массы реагентом; продолжительность этого периода составляет 15 - 45 мин.

2. Промежуток времени между обработкой покрытия антигололедными реагентами и уборкой снега; в этот период на покрытиях, обработанных реагентами, происходит накопление выпадающего снега.

3. Уборка снега. Реагенты рекомендуется разбрасывать по поверхности покрытия в зависимости от температуры воздуха, исходя из следующих норм расхода:

при температуре до минус 6 °C - 15 г/м2;

при температуре минус 6 °C и ниже - 25 г/м2.

5.2.41. В процессе эксплуатации летного поля может возникнуть необходимость уборки уплотненного снега, снежно-ледяных накатов и образующегося при этом льда, который может иметь толщину более 20 мм. Рекомендуется использовать метод уборки, изложенный в пп. 5.2.69 - 5.2.70 настоящего Руководства.

5.2.42. РД, МС и перроны с искусственными покрытиями должны полностью очищаться от снега. Очистку перрона и МС рекомендуется выполнять плужно-щеточными снегоочистителями по мере освобождения покрытий от ВС. Движение машин организуется по кольцевой или челночной схеме в зависимости от конфигурации покрытий МС или перрона, направления и скорости ветра, а также наличия на стоянках ВС. Рекомендуется перебуксировка ВС из неочищенной зоны в очищенную.

5.2.43. При отсутствии на стоянках ВС уборку снега можно вести обычными средствами механизации, а в непосредственной близости от ВС - малогабаритными снегоочистителями.

Для очистки от снега рекомендуется использовать кольцевую схему движения машин, согласно которой пути их движения совпадают с путями движения ВС. Она позволяет магистральные пути очищать в первую очередь.

5.2.44. Валы снега, образующиеся на внутренних участках при снегоуборке перронов и МС, рекомендуется сдвигать бульдозерами или сдвоенными машинами ПМ-130 к границам покрытий или перебрасывать роторными снегоочистителями с повторным обвалованием и дальнейшей уборкой. В этих случаях можно применить также метод вывозки снега.

5.2.45. Снег, собранный в валы и кучи, необходимо своевременно удалять.

Для удаления обвалованного снега могут использоваться следующие способы: вывоз автотранспортом на места для выкладки снега; перекидка роторными снегоочистителями на свободные территории.

Снег загружают в самосвалы снегопогрузчиками или роторными снегоочистителями, оборудованными улиткой. Для повышения объема и грузоподъемности кузова самосвала его рекомендуется оборудовать съемными бортами высотой не менее 600 - 1200 мм (табл. 5.4).



Таблица 5.4



-------------------+------------------------------+------------+-----------

  Марка самосвала  |   Высота наращенных бортов   | Объем, м3  | Масса, т

-------------------+------------------------------+------------+-----------

ЗИЛ-ММЗ-585        |             700              |      7     |    3,2

То же              |             900              |      9     |    3,9

ЗИЛ-ММЗ-555        |             600              |      8     |    3,6

То же              |             900              |     10     |    4,5

МАЗ-205            |             700              |      9,3   |    5,6

МАЗ-503            |            1200              |     15,8   |    7,9

-------------------+------------------------------+------------+-----------



В зависимости от размеров вала, расстояния вывоза и других условий за каждым снегопогрузчиком рекомендуется закреплять определенное количество самосвалов, которое должно обеспечивать его непрерывную работу без простоев (табл. 5.5).



Таблица 5.5



--------------------+------------------------------------------------------

 Дальность вывозки  |Требуемое количество самосвалов при погрузке снега из

     снега, км      +-----------------------------+------------------------

                    |   сплошного снежного вала   |  отдельных куч снега

--------------------+-----------------------------+------------------------

         1          |            3 - 4            |           2

         2          |            4 - 5            |           2

         3          |            5 - 6            |           3

         4          |            6 - 7            |           4

         5          |            8 - 9            |           5

--------------------+-----------------------------+------------------------



Места выкладки снега, вывозимого с территории аэродрома, должны быть согласованы и определены заранее.



БОРЬБА С ГОЛОЛЕДНЫМИ И СНЕЖНО-ЛЕДЯНЫМИ

ОБРАЗОВАНИЯМИ НА АЭРОДРОМАХ (ВЕРТОДРОМАХ)



5.2.46. Гололед представляет собой тонкий слой плотного льда толщиной преимущественно от 0,5 до 4 мм. Гололед образуется в диапазоне температур от 0 до минус 6 °C при охлаждении и замерзании переохлажденных капель дождя, мороси или тумана. Начало образования гололеда происходит при скоростях ветра до 7 м/с и относительной влажности воздуха 94 - 100%.

Гололедно-изморозные образования и гололедица появляются на покрытии при замерзании воды или слякоти с понижением температуры ниже 0 °C, а также при резком колебании температуры воздуха.

Снежно-ледяные образования возникают при формировании слоя уплотненного снега на покрытиях, который преобразуется в снежно-ледяной накат, далее в лед толщиной 20 мм и более.

5.2.47. Продолжительность формирования гололедных явлений может составлять от 1 до 17 ч в зависимости от местных метеорологических условий.

Повторяемость возникновения гололедных образований в различных районах РФ неодинакова и может достигать по данным метеорологических станций до 40 и более раз в году.

5.2.48. Борьба с гололедными и снежно-ледовыми образованиями на аэродромных покрытиях химико-механическим способом должна заключаться в предотвращении возникновения гололедных образований путем своевременной обработки поверхности покрытий химическими реагентами до начала или в период их формирования.

5.2.49. Не допускается раствор химреагента оставлять на покрытии. Поэтому поверхность покрытий после льдоуборочных работ должна тщательно очищаться, а при необходимости и подсушиваться.

5.2.50. Для борьбы с гололедными образованиями на всех типах покрытий, кроме цементобетонных, имеющих возраст бетона менее двух лет, применяется химический реагент АНС, на асфальтобетонных - карбамид.

5.2.51. На аэродромных покрытиях, обработанных защитными пропиточными составами на основе нефтеполимерных смол типа СИС (стирольно-инденовая смола) и НЛС (нефтеполимерная лакокрасочная смола), а также на основе гидрофобизирующих кремнийорганических соединений (КОС) и кольматирующих составов нефтеполимерных смол (НПС) допускается применение реагентов независимо от возраста цементобетона.

Пропитка покрытий может проводиться согласно "Рекомендациям по защите нефтеполимерными составами аэродромных цементобетонных покрытий от поверхностных разрушений" (М., ГПИ и НИИ ГА Аэропроект, 1985 г.) и "Указаниям по повышению долговечности аэродромных цементобетонных покрытий" (М., ГПИ и НИИ ГА Аэропроект, 1983 г.).

5.2.52. Химические антигололедные реагенты представляют собой гранулы диаметром до 3 мм белого цвета, легко растворимые в воде. Объемная масса гранулированного реагента находится в пределах 0,7 - 0,9 г/см3.

Основные показатели химических антигололедных реагентов приведены в табл. 5.6.



Таблица 5.6



+------------------------+------------------------------------------------+

|       Показатели       |               Химические реагенты              |
|                        +---------------------------------+--------------+

|                        |      АНТ ТУ 113-03-613-86       |  Карбамид,   |
|                        |                                 | ГОСТ 2081-92 |
|                        |                                 |   марки А    |
|                        |                                 |   (высшего   |
|                        |                                 |  и 1 сорта)  |
+------------------------+---------------------------------+--------------+

|Составы химических      |Нитрат кальция, мочевина, антиги-|Мочевина      |
|антигололедных реагентов|битор ОП-7, ОП-10, неонол АФ9-12 |              |
+------------------------+---------------------------------+--------------+

|Химическая формула      |Ca(NO )  x 4CO(NH )  + ПАВ       |CO(NH )       |
|                        |     3 2         2 2             |     2 2      |
+------------------------+---------------------------------+--------------+

|Эвтектическая           |               -22               |     -12      |
|температура, °C         |                                 |              |
+------------------------+---------------------------------+--------------+

|Температурная граница   |               -12               |     -5       |
|применения, °C          |                                 |              |
+------------------------+---------------------------------+--------------+

|Рассыпчатость, %        |               100               |     100      |
|(по ГОСТ 215605-82)     |                                 |              |
+------------------------+---------------------------------+--------------+

|Массовая доля ПАВ       |             2 - 3,5             |      -       |
|(ОП-7 или ОП-10), %     |                                 |              |
+------------------------+---------------------------------+--------------+

|Неонол АФ9-12, %        |           1,5 - 3,0             |      -       |
+------------------------+---------------------------------+--------------+

|Физическое состояние    |Гранулы белого, желтоватого      |Гранулы белого|
|                        |или серого цвета                 |цвета         |
+------------------------+---------------------------------+--------------+



5.2.53. Для предотвращения образования гололеда реагент рекомендуется применять в виде водных 30 - 50% растворов при температурах не ниже минус 6 °C.

5.2.54. Гранулированные реагенты проплавляют весь слой льда, снижают его адгезию с покрытием и производят его отслаивание.

Время плавления гранулированными реагентами составляет 10 - 30 мин.

5.2.55. На подъездных и внутриаэродромных дорогах борьба со скользкостью должна проводиться в соответствии с правилами зимнего содержания автомобильных дорог.

5.2.56. Для удаления снежно-ледяных образований рекомендуется использовать бульдозеры, автогрейдеры и т.п. машины, оборудованные отвалами, на которые навешивают специальные ножи. Для этого на обычные ножи заводского изготовления на расстоянии 100 мм приваривают с наружной стороны выступы из круглой стали с выпуском на 20 - 25 мм ниже режущей кромки. В авиапредприятиях, не имеющих в достаточном количестве машин, ножи которых можно переоборудовать, рекомендуется использовать сельскохозяйственные пригруженные бороны.

Нормы расхода жидких химических реагентов (л/м2) на разрушение снежно-ледяного слоя в зависимости от температуры воздуха при глубине канавок 20 мм и ширине между ними 50 - 60 мм даны в табл. 5.7.



Таблица 5.7



-----------------------+-------+-----------------------------+-------------

  Наименование жидких  |Концен-| При толщине снежно-ледяного |Дополнительно

 химических реагентов  |трация,|    слоя 40 - 50 мм при      |  на каждые

                       |%      |  температуре воздуха, -°C   | 10 мм слоя

                       |       +------+------+------+--------+ добавлять,

                       |       |  -4  |  -8  | -12  |  -15   |    л/м2

-----------------------+-------+------+------+------+--------+-------------

1. Хлористо-натриевые  |  30   | 0,8  | 1,3  | 2,0  |  3,5   |     0,6

(на дор. покр.)        |  25   | 1,0  | 1,8  | 2,5  |   -    |     0,8

                       |  15   | 1,2  | 2,1  |  -   |   -    |     1,2

-----------------------+-------+------+------+------+--------+-------------

2. Хлористо-кальциевые |  35   | 0,5  | 0,8  | 1,2  |  1,5   |     0,5

(на дор. покр.)        |  25   | 0,8  | 1,2  | 1,6  |   -    |     0,8

                       |  15   | 1,4  | 2,2  |  -   |   -    |     1,4

-----------------------+-------+------+------+------+--------+-------------

3. Хлористо-магниевые  |  35   | 0,5  | 0,6  | 0,8  |  1,0   |     0,5

(на дор. покр.)        |  25   | 0,6  | 0,9  | 1,2  |  1,5   |     0,6

                       |  15   | 1,0  | 1,8  | 2,0  |   -    |     1,0

-----------------------+-------+------+------+------+--------+-------------

4. Раствор АНС         |  50   | 0,7  | 1,2  |  -   |   -    |     0,5

(на аэродр. покр.)     |  40   | 1,0  | 1,5  |  -   |   -    |     0,8

                       |  30   | 1,2  | 2,0  |  -   |   -    |     1,0

                       |  20   | 1,5  | 2,5  |  -   |   -    |     1,5

                       |  10   | 2,0  | 3,0  |  -   |   -    |     2,0

-----------------------+-------+------+------+------+--------+-------------

5. Раствор карбамида   |  30   | 1,0  |  -   |  -   |   -    |     1,0

(на аэродр. покр.)     |  20   | 1,5  |  -   |  -   |   -    |     2,0

                       |  10   | 2,0  |  -   |  -   |   -    |     3,0

-----------------------+-------+------+------+------+--------+-------------



5.2.57. Основными технологическими операциями при использовании антигололедных химических реагентов являются:

установление расхода реагента по соответствующим нормам их расхода;

распределение реагента по поверхности покрытия (разбрасывание или разлив);

уборка остатков разрушенного льда, слякоти и образовавшегося раствора реагента;

окончательная подсушка покрытия.

5.2.58. Предотвращение гололедных образований проводят в периоды возможного их интенсивного возникновения: при температуре воздуха в пределах от 0 до минус 6 °C. Рекомендуется использовать методику прогнозирования гололедных образований (см. Прил. 7).

Сущность метода предотвращения заключается в том, что заблаговременно после получения данных прогноза о возможном образовании гололеда по поверхности покрытия распределяется реагент в растворе или твердом виде. Образующийся в этих условиях лед имеет рыхлую структуру, слабое сцепление с поверхностью покрытия и легко очищается щетками снегоуборочных машин.

5.2.59. Для предотвращения гололедных образований при минимальном расходе и равномерном распределении реагента по поверхности покрытий применяются: на сухих покрытиях 30 - 50% растворы реагентов АНС и карбамида при температурах воздуха до минус 2 °C с расходом 0,05 - 0,3 л/м2, а на влажных (мокрых) - гранулированные или порошкообразные реагенты с нормами расхода, принимаемые в соответствии с табл. 5.8.



Таблица 5.8



-----------------+---------------------------------------------------------

 Антигололедный  |Расходы реагентов, г/м2, в интервале температур, минус °C

   химический    +--------+---------+---------+--------+--------+----------

     реагент     | 0 - 2  |  2 - 4  |  4 - 6  | 6 - 8  | 8 - 10 | 10 - 12

-----------------+--------+---------+---------+--------+--------+----------

АНС              |   20   |   35    |   40    |   50   |   70   |    80

Карбамид         |   20   |   35    |   40    |   -    |   -    |    -

-----------------+--------+---------+---------+--------+--------+----------



5.2.60. Растворы реагентов разливаются по поверхности покрытия поливомоечными машинами на скорости 10 - 20 км/ч. Ширина обрабатываемой полосы при этом составляет 8 - 18 м. За одну заправку емкости цистерны машина может обрабатывать до 1 га покрытий.

5.2.61. Удаление гололедных образований на поверхности аэродромных искусственных покрытий производится гранулированными реагентами в твердом виде.

Водные растворы реагентов рекомендуется использовать только при толщине гололедной пленки не более 1 мм. Нормы расхода растворов реагентов для удаления гололедных образований рекомендуется применять те же, что и для его предупреждения.

Средние нормы расхода гранулированных реагентов для удаления гололедных образований толщиной 1 мм приведены в табл. 5.9.



Таблица 5.9



-----------------+---------------------------------------------------------

 Антигололедный  |Расходы реагентов, г/м2, в интервале температур, минус °C

   химический    +--------+---------+---------+--------+--------+----------

     реагент     | 0 - 2  |  2 - 4  |  4 - 6  | 6 - 8  | 8 - 10 | 10 - 12

-----------------+--------+---------+---------+--------+--------+----------

АНС              |   35   |   55    |   75    |  100   |  125   |   150

Карбамид         |   45   |   45    |   80    |   -    |   -    |    -

-----------------+--------+---------+---------+--------+--------+----------



Примечание. При изменении толщины слоя льда расход реагента корректируется: на каждый его дополнительный миллиметр принимается дополнительно реагента в количестве 50% от данных, указанных в табл. 5.9.



5.2.62. Расход реагента в порошкообразном виде определяется в зависимости от расхода гранулированного реагента путем умножения величины последнего на корректирующий коэффициент "K". В зависимости от толщины гололедной пленки и температуры воздуха коэффициент "K" принимается согласно табл. 5.10.



Таблица 5.10



+-------------+-----------------------------------------------------------+

|Толщина слоя |               Температура воздуха, минус °C               |
|  льда, мм   +---------+---------+---------+---------+---------+---------+

|             |    2    |    4    |    6    |    8    |   10    |   12    |
+-------------+---------+---------+---------+---------+---------+---------+

|     0,5     |  1,78   |  3,57   |  3,86   |  3,40   |  2,87   |  2,44   |
+-------------+---------+---------+---------+---------+---------+---------+

|     1,0     |  1,25   |  2,50   |  2,70   |  2,38   |  2,01   |  1,70   |
+-------------+---------+---------+---------+---------+---------+---------+

|     1,5     |  1,01   |  2,03   |  2,20   |  1,93   |  1,63   |  1,39   |
+-------------+---------+---------+---------+---------+---------+---------+

|     2,0     |  0,87   |  1,75   |  1,89   |  1,66   |  1,40   |  1,19   |
+-------------+---------+---------+---------+---------+---------+---------+

|     2,5     |  0,77   |  1,55   |  1,68   |  1,47   |  1,25   |  1,06   |
+-------------+---------+---------+---------+---------+---------+---------+

|     3,0     |  0,70   |  1,41   |  1,53   |  1,34   |  1,14   |  0,96   |
+-------------+---------+---------+---------+---------+---------+---------+



5.2.63. Для обоснования и расчета параметров технологии льдоочистки покрытий и составления технологических карт рекомендуется использовать формулы 5.1 - 5.6.

5.2.64. Для распределения гранулированных антигололедных реагентов используют самоходные разбрасывающие специальные средства (см. Прил. 10).

5.2.65. Расход реагента при движении разбрасывающего средства определяется скоростью движения и величиной выходного отверстия механизма разбрасывания путем регулировки высоты высевной щели или установкой номера отверстия по лимбу дозирующего устройства согласно техническому описанию и инструкции по эксплуатации применяемого средства.

При обработке покрытий гранулированным реагентом ширина россыпи его по сравнению с порошкообразным реагентом увеличивается в 1,4 - 1,5 раза.

5.2.66. Антигололедные реагенты рекомендуется распределять на ИВПП с учетом ее поперечных уклонов, направления и скорости ветра.

На ИВПП с двускатным поперечным профилем движение распределительных машин организуется по кольцевой схеме, начиная от продольной оси покрытия к краю полосы, а на ИВПП с односкатным профилем - по челночной схеме, от более высокой кромки полосы к низкой. При боковой составляющей ветра 5 м/с и более движение машин целесообразно организовать только по челночной схеме, начиная с наветренной стороны ИВПП. Боковая составляющая ветра до 5 м/с не оказывает существенного влияния на равномерность распределения реагента.

Движение распределяющих реагент машин рекомендуется производить по ветру.

5.2.67. Для обеспечения равномерности обработки покрытий реагентом движение машин и механизмов, распределяющих реагент, должно быть организовано с перекрытием следа при смежных проходах и гонах.

5.2.68. По истечении времени плавления льда производится окончательная очистка поверхности покрытия щетками уборочных машин типа ПМ-130 и ДЭ-224, а также от скопившегося в пониженных местах раствора реагента ветровыми машинами типа ВМ-66, ВМ-63, ВМ-АИ-25 и т.п. При необходимости покрытие подсушивается.

5.2.69. При невозможности удаления гололедных образований химическими методами может использоваться тепловой метод с помощью тепловых машин.

5.2.70. Для обеспечения движения тепловой машины без пробуксовки первый ее проход рекомендуется производить при расположении реактивного двигателя с насадкой вдоль продольной оси движения. Проходы последующих машин производятся при установке двигателя под углом от 15 до 45° к ее продольной оси. Схему движения тепловых машин рекомендуется выбирать с учетом поперечного профиля искусственного покрытия и направления ветра: при двускатном профиле движения организуется по кольцевой (эллипсообразной) схеме, начиная от продольной оси ИВПП, а при односкатном - по челночной схеме, начиная со стороны верхней кромки покрытия.

Угол установки авиадвигателя должен быть увязан с направлением и силой ветра: машина должна двигаться в направлении, при котором не происходит попадания отработанных газов в кабину оператора.

В тех случаях, когда изменением положения двигателя не представляется возможным полностью исключить задувание отработанных газов в кабину оператора, движение машин следует производить только в одну сторону по ветру с холостым ходом в обратном направлении.

5.2.71. Наиболее эффективно применение тепловых машин при использовании их в работе одновременно не менее трех единиц, движущихся уступами с расстояниями между ними 20 - 25 м. Предыдущий проход машины должен перекрываться последующим не менее чем на 15 - 20 см.

5.2.72. Расчетные величины максимально допустимой частоты вращения турбины реактивного двигателя ВК-1, установленного на тепловых машинах, в зависимости от его положения, конструктивных особенностей машины и состояния покрытия приведены в табл. 5.11.



Таблица 5.11



------------------------+--------------------------------------------------

 Состояние поверхности  |     Максимально допустимая частота вращения

       и покрытия       |       турбины двигателя ВК-1, Гц (об/мин)

                        +--------------------------------------------------

                        |    угол между осью авиадвигателя и продольной

                        |        осью базового шасси машины ТМ-59М

                        +-------------------------+------------------------

                        |            0°           |           30°

------------------------+-------------------------+------------------------

Гололед                 |       66,6 (4000)       |       41,6 (2500)

Снег                    |       91,6 (5500)       |       66,6 (4000)

Мокрое                  |      116,6 (7000)       |      108,3 (6500)

Влажное                 |      150,0 (9000)       |      141,6 (8500)

Сухое                   |      158,3 (9500)       |      158,3 (9500)

------------------------+-------------------------+------------------------



Примечание. При использовании на тепловых машинах авиадвигателей других типов режим их работы устанавливается инструкциями по их изготовлению и эксплуатации.



5.2.73. Рабочие скорости тепловых машин устанавливаются в зависимости от толщины льда и температуры воздуха, не допуская полного высушивания поверхности покрытия во избежание ее разрушения. Обычно не следует допускать снижения скорости движения тепловой машины менее 2 км/ч или ее остановки без снижения частоты вращения турбины. Не следует направлять струю горячих газов на светосигнальное оборудование аэродрома, а также допускать передвижения тепловой машины с работающим двигателем в режиме более 2500 об/мин по не очищенному от льда искусственному покрытию. Не рекомендуется использовать тепловые машины на асфальтобетонных аэродромных покрытиях.

5.2.74. При организации технологии льдоочистки покрытий от гололедных образований в процессе подготовки аэродромов к полетам без перерыва летной эксплуатации необходимо учитывать условия и наличие в аэропорту:

антигололедных химических реагентов: АНС и карбамид;

высокопроизводительных средств разбрасывания химреагентов;

высокопроизводительных плужно-щеточно-пневматических машин;

необходимых интервалов времени ("окон") для производства работ.

5.2.75. Для наиболее эффективного применения химико-механических методов борьбы с гололедными образованиями рекомендуется использовать следующие комплекты машин:

самоходный агрегат АПМ-5 (МХА-7) с шириной захвата при разбрасывании гранулированных реагентов 16 - 25 м, рабочей скоростью 10 - 25 км/ч, производительностью 15,3 - 21,0 га/ч; отряд из двух подобных машин способен без дозаправки реагентом обработать ИВПП размером 3500 x 60 м за один гон;

плужно-щеточно-пневматическую машину типа ДЭ-235 с рабочей шириной захвата 4000 мм, рабочей скоростью 35 - 40 км/ч, производительностью 12 га/ч при уборке слякоти;

разбрасыватель РУМ-8 с трактором Т-150К, имеющий ширину захвата при разбрасывании гранулированных реагентов 8 - 15 м, рабочую скорость 8 - 24 км/ч, производительность 20 - 25 га/ч; отряд из двух таких машин способен без дозаправки реагентом обработать ИВПП размером 3500 x 60 м за два гона;

разбрасыватель 1-РМГ-4А с трактором "Беларусь", имеющий ширину рассева реагента 8 - 14 м, рабочую скорость 15 км/ч, производительность 15 - 20 га/ч; отряд из пяти таких машин способен обработать ИВПП размером 3500 x 60 м за один гон.

5.2.76. Для организации технологии льдоочистки аэродромных покрытий ИВПП размером 3500 x 60 м с использованием высокопроизводительных машин и антигололедного химреагента необходимо пользоваться данными, приведенными в табл. 5.12.



Таблица 5.12



------------+-----------------+--------------+-----------------------------------------+--------

Наименование|  Наименование   |   Средства   |               Показатели                |Мини-

  уборочных |    операций     | механизации, +--------+-------+-------+--------+-------+мальные

    работ   |   выполняемой   |   контроля   |рабочая |время  |время  |удельный|расход |времен-

            |     работы      |     и их     |скорость|распре-|очистки| расход |реаген-|ные ин-

            |                 |  количество  |комплек-|деления|покры- |топлива,|та,    |тервалы,

            |                 |              |та      |реа-   |тий от | кг (л) |г/м2   |при

            |                 |              |машин,  |гента  |гололе-| ------ |----   |которых

            |                 |              |км/ч    |по по- |да, мин|   га   |т/га   |возможна

            |                 |              |        |крытию,|       |        |       |льдо-

            |                 |              |        |мин    |       |        |       |уборка

            |                 |              |        |       |       |        |       |покры-

            |                 |              |        |       |       |        |       |тий, мин

------------+-----------------+--------------+--------+-------+-------+--------+-------+--------

                                           ВАРИАНТ I

Уборка      |1. Распределение |Самоходный    |   20   |  12   |   -   |Дизель- |  70   |
гололедных  |гранулированного |разбрасыватель|        |       |       |ного 0,5|  ---  |
образований |реагента для     |реагента      |        |       |       |        |  0,7  |
на ИВПП     |разрушения       |АПМ-5 (3 шт.) |        |       |       |        |       |
            |гололедной пленки|              |        |       |       |        |       |
            |2. Очистка покры-|Аэродромная   |   40   |   -   |15 - 16|Дизель- |       |26 - 31

            |тий щетками от   |уборочная     |        |       |       |ного 10 |       |
            |слякоти и рас-   |машина ДЭ-235 |        |       |       |        |       |
            |твора реагента,  |(6 шт.)       |        |       |       |        |       |
            |подсушка поверх- |              |        |       |       |        |       |
            |ности (при       |              |        |       |       |        |       |
            |необходимости)   |              |        |       |       |        |       |
            |3. Контроль      |Машина типа   |   До   |   -   |   -   |        |       |
            |качества очистки |"Friction-    |160 км/ч|       |       |        |       |
            |покрытий путем   |Testem"       |        |       |       |        |       |
            |измерения коэффи-|(1 шт.)       |        |       |       |        |       |
            |циента сцепления |              |        |       |       |        |       |



                                           ВАРИАНТ II

   То же    |1. Распределение |Прицепной     |   20   |  22   |   -   |Дизель- |  70   |
            |гранулированного |разбрасыватель|        |       |       |ного 0,5|  ---  |
            |реагента         |реагента Рум-8|        |       |       |        |  0,7  |
            |                 |(2 шт.)       |        |       |       |        |       |
            |2. Очистка покры-|Аэродромная   |   20   |       |30 - 35|Дизель- |       |45 - 50

            |тий щетками от   |уборочная     |        |       |       |ного    |       |
            |слякоти и раст-  |машина ДЭ-224А|        |       |       |2,6 л,  |       |
            |вора реагента,   |(6 шт.)       |        |       |       |авиа-   |       |
            |подсушка         |              |        |       |       |керосина|       |
            |поверхности      |              |        |       |       |108 л   |       |
            |3. Контроль      |Аэродромная   |   40   |   -   |   -   |   -    |   -   |
            |качества очистки |тормозная     |        |       |       |        |       |
            |покрытий путем   |тележка АТТ-2 |        |       |       |        |       |
            |измерения коэффи-|(1 шт.)       |        |       |       |        |       |
            |циента сцепления |              |        |       |       |        |       |



                                          ВАРИАНТ III

    То же   |      То же      |Разбрасыватель|   15   |  15   |   -   |Дизель- |  70   |
            |                 |реагента      |        |       |       |ного    |  ---  |
            |                 |1-РМГ-4А      |        |       |       |0,35    |  0,7  |
            |                 |(5 шт.)       |        |       |       |        |       |
            |                 |Аэродромная   |   20   |   -   |30 - 35|Дизель- |       | То же

            |                 |уборочная     |        |       |       |ного    |       |
            |                 |машина ДЭ-224А|        |       |       |2,6 л,  |       |
            |                 |(6 шт.)       |        |       |       |авиа-   |       |
            |                 |              |        |       |       |керосина|       |
            |                 |              |        |       |       |108 л   |       |
------------+-----------------+--------------+--------+-------+-------+--------+-------+--------



ЗИМНЕЕ СОДЕРЖАНИЕ ГРУНТОВЫХ АЭРОДРОМОВ



5.2.77. Эксплуатация ВС на грунтовых аэродромах в зимнее время допускается при установившихся отрицательных температурах воздуха без специального определения прочности грунта под его промерзшим верхним слоем, если толщина последнего составляет:

30 - 35 см - для ВС 1-го класса;

15 - 30 см - для ВС 2-го класса;

8 - 10 см - для ВС 3-го класса;

5 - 6 см - для ВС 4-го класса.

5.2.78. Зимнее содержание грунтовых аэродромов производится методом очистки или методом уплотнения снега, которые устанавливаются в зависимости от местных условий и климатических особенностей расположения аэродрома, возможностей его подготовки тем или иным способом, а также типов эксплуатирующихся ВС.

Метод очистки от снега используется на аэродромах в районах с неустойчивыми отрицательными температурами в течение зимнего периода, а метод уплотнения - на аэродромах в районах с устойчивыми отрицательными температурами.

Предпочтение следует отдавать методу очистки, так как аэродром не выходит из строя при зимних оттепелях и неустойчивых отрицательных температурах.

5.2.79. На ГВПП, подготавливаемых методом очистки, снег укатывают в начальный период зимы для создания уплотненного слоя толщиной 6 - 8 см, который служит для выравнивания микронеровностей поверхности. Дальнейшее содержание производится методом очистки.

Периодически, не реже одного раза в две недели, рекомендуется измерять толщину уплотненного снега, а в случае, если толщина будет менее 6 см, на этих участках вместо очистки следует уплотнять снег.

5.2.80. Начало работы снегоуборочных машин при боковой составляющей ветра до 10 м/с рекомендуется смещать от оси летной полосы таким образом, чтобы большая часть ее убиралась по ветру, а меньшая - против ветра. Величины смещений в зависимости от скорости боковой составляющей ветра и ширины летной полосы приводятся в табл. 5.13.



Таблица 5.13



--------------------+------------------------------------------------------

  Скорость боковой  |         Величина смещения оси начала работ

составляющей ветра, |       по снегоочистке летных полос шириной, м

        м/с         +-------------+-------------+-------------+------------

                    |     100     |     80      |     60      |     40

--------------------+-------------+-------------+-------------+------------

         1          |     2,5     |     2,0     |     1,5     |    1,0

         2          |     4,0     |     3,0     |     2,5     |    1,5

         3          |     7,0     |     5,0     |     4,0     |    2,5

         4          |     8,5     |     7,0     |     5,0     |    3,5

         5          |    11,0     |     8,5     |     6,5     |    4,5

         6          |    13,0     |    11,0     |     8,5     |    5,5

         7          |    15,0     |    12,0     |     9,0     |    6,0

         8          |    17,5     |    13,5     |    12,0     |    7,0

         9          |    19,0     |    15,5     |    12,5     |    7,5

        10          |    22,0     |    17,5     |    13,0     |    8,0

--------------------+-------------+-------------+-------------+------------



5.2.81. В районах с устойчивыми отрицательными температурами и продолжительным зимним периодом грунтовые летные поля могут подготавливаться и содержаться методом уплотнения снега. Содержание грунтовых аэродромов методом уплотнения снега заключается в постоянном поддержании снегового покрытия в пригодном состоянии на ВПП, МС и перроне.

5.2.82. Работы по уплотнению снега следует начинать сразу после первого снегопада и проводить систематически в течение всего зимнего сезона при каждом снегопаде, а в периоды повышения температуры воздуха от минус 5 °C и выше, независимо от снегопада.

Снег на летной полосе рекомендуется сначала планировать гладилками с целью выравнивания небольших неровностей на ее поверхности, а по мере дальнейшего выпадения и отложения снега его следует уплотнять слоями по 2 - 3 см до плотности 0,5 - 0,6 г/см3.

5.2.83. Уплотнение и выглаживание рекомендуется выполнять от оси летной полосы с дальнейшим перемещением последующих проходов к кромке ГВПП по круговой схеме.

Каждый последующий проход должен перекрывать предыдущий след не менее чем на 20 - 30 см.

5.2.84. Плотность снега при определенной температуре зависит от количества проходов уплотняющих средств и от толщины уплотняемого слоя.

Количество проходов по одному следу рекомендуется принимать:

для гладилок - один, а при наличии надувов и застругов - два-три;

деревянных и металлических катков - два-три;

катков на пневматических шинах и резинобетонных - один-два.

Количество проходов гладилок и катков по одному следу уточняется на месте в зависимости от характеристик, применяемых средств уплотнения и физико-механических свойств снега при определенной температуре.

Интервалы во времени между проходами уплотняющих средств по одному и тому же следу рекомендуется устанавливать 20 мин при температуре воздуха ниже минус 5 °C и 30 мин, если температура выше минус 5 °C; эти интервалы должны быть тем меньше, чем ниже температура воздуха в период выполнения работ.

5.2.85. При толщине слоя свежевыпавшего снега не более 10 см его рекомендуется уплотнять легкими катками. При большей толщине слоя свежевыпавший снег сначала осаживают гладилками с удельным давлением 0,5 - 1 кгс/см2, а затем уплотняют катками средней массы.

При уплотнении целинного снега толщиной более 20 см, а также снега, на поверхности которого образовалась ледяная корка, необходимо выполнять следующие работы при температуре воздуха не ниже минус 5 °C:

- разрыхлить и перемешать снег зубовой или дисковой бороной; количество проходов борон по одному следу рекомендуется не менее двух;

- далее произвести уплотнение снега двумя-тремя проходами гладилок и катков по одному следу; интервал по времени между перемешиванием бороной и проходами гладилок и катков должен быть минимальным.

5.2.86. Несущая способность снеговых покрытий характеризуется условной прочностью (твердостью) снега, которая зависит от его плотности и температуры



Рисунок 462, кгс/см2, (5.13)



где Рисунок 463- плотность снега в долях единицы;

t - абсолютное значение температуры (без учета знака), °C.

Величина прочности тем больше, чем выше плотность и ниже температура снега. Поэтому при содержании аэродромов методом уплотнения снега основной задачей является достижение равномерной по толщине и площади участка определенной плотности снегового покрова.

После уплотнения снега происходит нарастание его прочности. Оно продолжается в течение, примерно, 7 ч до стабилизации процесса нарастания прочности:



------------------------------+--------------------------------------------

           Время, ч           |Нарастание прочности уплотненного снега, %:

------------------------------+--------------------------------------------

             1,0              |                      5

             1,5              |                     11

             2,0              |                     20

             2,5              |                     33

             3,0              |                     48

             3,5              |                     63

             4,0              |                     77

             4,5              |                     88

             5,0              |                     95

             5,5              |                    100

             6,0              |                    103

             6,5              |                    105

             7,0              |                    106

------------------------------+--------------------------------------------



5.2.87. После подготовки ГВПП на участках с целинным снегом его плотность и прочность необходимо проверять не только в верхнем, но и в нижнем слое. При недостаточной плотности и прочности необходимы повторные работы по уплотнению снега. Методика определения плотности и прочности снега приведена в Прил. 13.

5.2.88. В процессе эксплуатации неровности на летном поле, колейность, выбоины, борозды и снежные надувы должны систематически разравниваться гладилками и укатываться катками.

Разравнивание и устранение колей глубиной 3 см производится проходами в продольном направлении летного поля и его элементов, а участки с глубокими колеями более 3 см рекомендуется обрабатывать сначала поперечными, а затем продольными проходами.

5.2.89. При обледенении поверхности снежного покрытия ледяную корку рекомендуется разрушать ребристыми и шиповыми катками, зубовыми или дисковыми боронами. После разрушения ледяной корки поверхность снежного покрытия должна быть выровнена проходами гладилок и доуплотнена катками немедленно вслед за разрушением ледяной корки.

5.2.90. Подготовка поверхности ГВПП и других элементов летного поля к эксплуатации ВС на лыжном шасси заключается в устранении неровностей, надувов, застругов, бугров и т.п. Снег на рабочей части летной полосы и путях руления должен быть выровнен и уплотнен гладилками. Наличие на поверхности скользкого наста не допускается.

5.2.91. Летная полоса допускается для регулярной эксплуатации при эксплуатационной прочности уплотненного снега и глубине колеи не более 2 см. Разовые полеты ВС могут выполняться при минимально допустимой прочности снега и глубине колеи не более 6 см.

5.2.92. Измерения прочности и относительной плотности снежного покрытия летной полосы необходимо производить на концевых участках по оси ГВПП через 50 м, а на средних участках - через 200 м. Методика определения твердости (прочности) и плотности снега приведена в Прил. 13.

5.2.93. Контрольные измерения температуры уплотненного снега рекомендуется производить по оси летной полосы через 200 - 300 м путем погружения термометра на половину толщины уплотненного снега. При толщине уплотненного снега менее 8 см температура снега не измеряется, а принимается равной температуре воздуха.

5.2.94. На участках летного поля, примыкающих к рабочим площадям покрытий ВПП, РД, МС и перрона, должны устраиваться снежные сопряжения с уклоном не более 1:10.

5.2.95. Ровность поверхности снеговых покрытий контролируется таким же образом, как и грунтовых летных полей.

Неровности не должны превышать значений, приведенных в табл. 5.14.



Таблица 5.14



+---------------+---------------------------------------------------------+

|Эксплуатируемый|  Максимально допустимые значения характеристик местных  |
|    тип ВС     |    неровностей поверхности грунтового и заснеженного    |
|               |                       летного поля                      |
|               +--------------------+------------------------------------+

|               |     неровности     |      разность смежных уклонов      |
|               |    при укладке     |   на расстоянии l между точками    |
|               |трехметровой рейки, |        измерения отметок, м        |
|               |         см         +------------+-----------+-----------+

|               |                    |   l = 5    |  l = 10   |  l = 20   |
+---------------+--------------------+------------+-----------+-----------+

|Транспортный   |         15         |   0,040    |   0,030   |   0,020   |
|ВС других типов|         10         |   0,030    |   0,022   |   0,015   |
+---------------+--------------------+------------+-----------+-----------+



5.2.96. Неровности летного поля рекомендуется устранять при температуре выше минус 5 °C срезанием снега на возвышенных местах и перемещением его в пониженные участки.

При температуре воздуха ниже минус 5 °C поверхность снежного покрытия выравнивают за счет только срезки снега на возвышенных местах с последующим удалением снежных валиков за пределы летной полосы.

5.2.97. Мелкие неровности (колеи, выбоины, т.п.) рекомендуется устранять немедленно.

Колеи глубиной до 10 см рекомендуется заделывать легкими катками, чередуя проходы катков с автогрейдерами или гладилками.

Более глубокие неровности сначала следует заполнять привозным снегом, а затем уплотнять.

В тех случаях, когда снег плохо поддается уплотнению, обычно при температуре воздуха ниже минус 10 °C, для заделки колей рекомендуется использовать перемешанную ножом автогрейдера смесь снега с талым (карьерным) грунтом, который необходимо добавлять в количестве 15 - 20% объема снега и использовать немедленно после приготовления.



5.3. ОСОБЕННОСТИ СОДЕРЖАНИЯ ЛЕТНЫХ ПОЛЕЙ

СНЕЖНО-ЛЕДОВЫХ АЭРОДРОМОВ НА КРАЙНЕМ СЕВЕРЕ



5.3.1. Снежно-ледовые аэродромы на Крайнем Севере могут создаваться временными на зимний период и постоянно восстанавливаемыми по завершении периода положительных температур воздуха.

Участки, пригодные по рельефу для аэродромов в арктических районах, могут располагаться на тундровой поверхности, прибрежных песчаных косах, реках и озерах.

5.3.2. Ледовые аэродромы, расположенные на водоемах, имеют покрытие, состоящее из естественного или искусственного льда с возможным защитным слоем из уплотненного снега. Ледовые аэродромы используются в период благоприятной ледовой обстановки.

5.3.3. Основной принцип создания снежного летного поля на тундровом участке состоит в выравнивании неровностей выпадающим снегом, его разравнивании и уплотнении с последующим созданием сплошного покрова из уплотненного снега, имеющего прочность для эксплуатации расчетного типа ВС.



ТРЕБОВАНИЯ К ПОКРЫТИЯМ АЭРОДРОМОВ

И ЭКСПЛУАТАЦИОННАЯ ОЦЕНКА ПРИГОДНОСТИ АЭРОДРОМОВ



5.3.4. Для каждого типа ВС устанавливается эксплуатационная и минимально допустимая прочность уплотненного снега, которая должна обеспечиваться в процессе производства полетов ВС.

5.3.5. Перед началом эксплуатации аэродрома устанавливаются фактическое состояние, качество, показатели несущей способности снежно-ледовых покрытий: толщина, прочность и плотность. Эти показатели определяются по оси и продольным краям ВПП через каждые 200 м, а также на участках наибольшей глубины колеи от уплотняющих средств.

5.3.6. Для оперативной оценки снежно-ледовых покрытий аэродромов допускается определение толщины и прочности конструктивных слоев с помощью кернов и динамическим зондом пенетрометром конструкции Ленаэропроекта.

5.3.7. Для обеспечения коэффициента сцепления покрытиям аэродрома придается шероховатость путем подсыпки или намораживания снега, а также рифлением.



ПОДГОТОВКА АЭРОДРОМОВ К ЭКСПЛУАТАЦИИ



5.3.8. Подготовительные работы по созданию основания включают: снегонакопление, планировку и уплотнение снега, пропитку снега водой, уплотнение водонасыщенного слоя в начальной стадии промерзания.

Оценка прочности основания выполняется в процессе уплотнения снега.

5.3.9. Снегонакопление рекомендуется применять как доступное средство исправления рельефа, не нарушающее экологию района. Для этого следует выполнять следующие мероприятия:

расстановку снегозадерживающих щитов;

создание снегозадерживающих валиков.

При наличии мохоторфяного слоя необходимо создание упрочненного основания в верхней его части для обеспечения уплотнения нижнего слоя снега на участке подготавливаемой ВПП. Для этого в начальный период зимы осуществляют полив водой заснеженной поверхности мохоторфа с последующей его прикаткой легкими катками в начальной фазе промерзания.

Степень водонасыщения, массу и количество проходов катков необходимо определять опытно-экспериментальным путем. После подготовки основания необходимо проведение испытаний его прочности с целью уточнения конструкции снежного покрытия, поскольку толщина конструкции будет зависеть от прочности основания.

При отсутствии мохоторфа пропитка снега водой может быть исключена.



УСТРОЙСТВО СНЕЖНОГО ПОКРЫТИЯ



5.3.10. Устройство снежного покрытия включает в себя следующие технологические операции:

снегонакопление;

планировку снежной поверхности;

предварительное уплотнение снега легкими механизмами;

окончательное уплотнение снега тяжелыми катками;

выглаживание поверхности покрытия.

Все технологические операции рекомендуется последовательно повторять до достижения проектных отметок ВПП. На всех этапах работ обязателен геодезический контроль, а также контроль физико-механических характеристик и толщины снежного покрытия.

5.3.11. Уплотнение снежного покрова производится в две стадии.

На первой стадии применяются гладилки с пригрузом и резинобетонные катки. В качестве тяговых средств могут использоваться различные тягачи и тракторы на гусеничном ходу. Уплотнение производится в четыре-пять проходов по одному следу гладилки с последовательным увеличением пригруза. После двух проходов гладилки производится чередование проходов гладилки с резинобетонным катком.

На второй стадии уплотнение производится пневмокатками типа ДУ-39Б. В качестве тяговых средств должны применяться тракторы на колесном ходу. Пневмокатки последовательно пригружаются по мере уплотнения снега. В зависимости от температуры и толщины уплотняемого слоя снега может потребоваться от пяти до десяти проходов по одному следу. Для заглаживания колей от пневмокатков рекомендуется использовать легкие гладилки, а перемещение объемов снега с обочин на рабочую часть ВПП выполнять шнекоротором.

5.3.12. Подготовка аэродромов на ледяной поверхности водоемов заключается в выравнивании микронеровностей поверхности и повышении ее шероховатости.

При этом необходимо вести систематический контроль за толщиной ледяного покрова и проверку его соответствия требованиям эксплуатации расчетного типа ВС, а также проводить работы по созданию на ВПП уплотненного слоя снега в целях снижения интенсивности таяния льда и повышения коэффициента сцепления.



СПОСОБЫ ПРОДЛЕНИЯ ЭКСПЛУАТАЦИОННОГО ПЕРИОДА



5.3.13. Продление эксплуатационного периода снежно-ледовой ВПП возможно при соблюдении требований по ее эксплуатации и проведении мероприятий по защите поверхности ВПП от растопления и текущему ремонту появляющихся участков с проталинами.

Для предотвращения протаивания не допускается загрязнение поверхности покрытий ГСМ, посторонними предметами и т.п.

В весенний период поверхность заглаживается волокушами для создания глянцевого снежного покрова с максимальным альбедо. В местах проталин наносится снег в необходимом количестве и уплотняется с последующей отделкой поверхности.

В период эксплуатации в зоне стартового участка оплавленные участки покрытия необходимо засыпать снегом и прикатывать.

5.3.14. В процессе эксплуатации ледовой ВПП необходимо проведение следующих мероприятий:

фрезерование ледовой поверхности ВПП с последующим выравниванием и уплотнением;

подсыпка слоя снега толщиной 5 - 6 см с выглаживанием для снижения интенсивности таяния в весенний период;

систематический контроль за толщиной ледяного покрова.

При расположении ВПП на глубоких участках водоема в случае снижения толщины льда под слоем снега его следует удалять за пределы ВПП.

5.3.15. Эксплуатация ледового аэродрома должна быть прекращена, если толщина льда ниже расчетной; при появлении трещин, промоин, возникновении торошения и разнонаправленного дрейфа, вызывающих разрушение ледового поля.



ЭКСПЛУАТАЦИОННОЕ СОДЕРЖАНИЕ ВОДООТВОДНЫХ УСТРОЙСТВ



5.3.16. Особенности устройства систем и сооружений водоотвода на Крайнем Севере обусловлены особыми природно-климатическими и мерзлотно-гидрогеологическими условиями этой зоны.

Водоотводные устройства предназначены:

для сбора и отвода поверхностных вод с искусственных покрытий, грунтовых элементов аэродрома и прилегающей к аэродрому территории;

перехвата грунтовых вод с помощью дренажа и защиты оснований термоизоляционных насыпей от подтопления;

отвода талых и ливневых вод из замкнутых пониженных участков;

защиты приаэродромной территории от затопления паводковыми водами;

организации противоналедных мероприятий и создания противоналедных устройств;

выполнения мероприятий по охране окружающей территории от проявлений и развития мерзлотно-геоморфологических процессов.

5.3.117. Применяются следующие водоотводные устройства:

водоотводящие канавы и лотки;

нагорные канавы и защитные валики;

противопаводковые дамбы и валы;

противоналедные заграждения и устройства;

водоперепускные сооружения;

перехватывающие закромочные дрены и дренирующие прорези.

Пример устройства водоотвода аэродрома Северной зоны приведен на рис. 5.5.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



Рис. 5.5. Пример решения поверхностного

водоотвода аэродрома:

1 - противопаводковая дамба; 2 - водоотводящая канава;

3 - открытый лоток; 4 - водоперепускная труба;

5 - нагорная канава; 6 - безтрубчатый дренаж



5.3.18. Эксплуатация устройств водоотвода осуществляется путем:

поддержания их в постоянной эксплуатационной готовности и обеспечения функционирования;

контроля за процессом поверхностного стока и отвода воды с искусственных покрытий и грунтовых участков летного поля;

наблюдения за состоянием прилегающей к аэродрому территории с целью предупреждения мерзлотно-геоморфологических явлений;

наблюдения за процессом снегопереноса и снегоотложения в зоне водоотводных сооружений и борьбы со снегоотложениями в нежелательных местах, регулирования таяния снега в весенний период;

выполнения плановых и капитальных ремонтов;

выполнения природоохранных мероприятий.

5.3.19. В целях устранения повреждений устройств водоотвода проводятся систематические их осмотры. Периодичность осмотров зависит от местных природных условий и от времени года (табл. 5.15). Наиболее часто осмотры рекомендуется проводить весной, с началом снеготаяния, и летом (осенью), в период затяжных дождей.



Таблица 5.15



Периодичность технических осмотров сооружений водоотвода



-----------------+-----------------+---------------------------------------

Вид технического |  Периодичность  |      Примерный период проведения

     осмотра     |                 |
-----------------+-----------------+---------------------------------------

Текущий осмотр   |Один раз в месяц |Зимний период (при отрицательных

                 |                 |температурах воздуха)

                 |Не реже одного   |Весенний период (от начала

                 |раза в неделю    |снеготаяния, паводка до его окончания)

                 |То же            |Летне-осенний период

                 |                 |(во время затяжных дождей)

Общий очередной  |Не менее двух раз|Весенний период (после сброса талых

осмотр           |в год            |и паводковых вод)

                 |                 |Осенний период (перед наступлением

                 |                 |устойчивых отрицательных температур

                 |                 |воздуха)

Частный          |По необходимости |При раздельном проведении очередных

технический      |                 |осмотров, после ремонтов, в других

осмотр           |                 |необходимых случаях

Внеочередной     |По необходимости |После снегопадов, ливневых дождей,

осмотр           |                 |ураганов, землетрясений и при

                 |                 |появлении мерзлотных процессов

-----------------+-----------------+---------------------------------------



5.3.20. По результатам текущих осмотров рекомендуется осуществлять следующие основные мероприятия.

В зимний период:

очистку от снега водоотводных канав, лотков, устьевых площадок выпускных сооружений и площадок у оголовков водоперепускных сооружений и вывоз снега за пределы летного поля;

регулирование таяния снега.

В весенний период:

снятие защитных щитков с оголовков водоперепускных труб, определение состояния внутренних полостей труб и принятие мер по освобождению их от снега и льда;

организацию нормального процесса отвода талых вод;

наблюдение за появлением в канавах и лотках стоковых наледей, предупреждение их развития и устранение наледей;

устройство временных водотоков;

организацию защиты от талых вод с прилегающих косогорных территорий и обеспечение отвода воды временным снеголедовым водотоком;

обеспечение пропуска воды через водоперепускные сооружения;

наблюдение за мерзлотными процессами: термокарстами, началом оврагообразования, кочующими наледями и т.д.; принятие временных мер по заделке термокарстовых провалов, мер по борьбе с наледями и т.д.;

выявление и фиксация пониженных мест и блюдец с целью последующего исправления рельефа.

В летне-осенний период:

наблюдение за состоянием откосов насыпей водоотводных устройств с целью их своевременного восстановления;

наблюдение за мерзлотными процессами;

наблюдение за функционированием устройств водоотвода в периоды затяжных дождей и ливней;

организацию и проведение инструментального контроля за функционированием дренажных и защитно-экранирующих устройств;

организацию подготовки и выполнения противоналедных мероприятий у водоперепускных сооружений при переходе к зимнему периоду.

5.3.21. Устранение преждевременного разрушения и повреждения устройств водоотвода обеспечивается проведением планово-предупредительных ремонтов.

5.3.22. На всех снежных и снежно-ледовых аэродромах должны применяться маркировочные знаки в соответствии с положениями 3.4 настоящего Руководства. Все маркировочные переносные знаки должны быть установлены с обеспечением их устойчивости от воздействия сильной ветровой нагрузки.



5.4. ПОРЯДОК РАССМОТРЕНИЯ, СОГЛАСОВАНИЯ И КОНТРОЛЯ

ЗА СТРОИТЕЛЬСТВОМ ЗДАНИЙ И СООРУЖЕНИЙ

НА ПРИАЭРОДРОМНЫХ ТЕРРИТОРИЯХ И ВОЗДУШНЫХ ТРАССАХ



5.4.1. Департамент воздушного транспорта в соответствии с Воздушным Кодексом Российской Федерации и Положением об использовании воздушного пространства согласовывает размещение в районах аэродромов и воздушных трасс зданий, сооружений, линий связи, высоковольтных линий электропередач, светотехнических и других объектов (железнодорожных путей, автодорог и т.п.), которые могут угрожать безопасности полетов ВС, создавать помехи для нормальной работы радиотехнических средств аэродрома или радионавигационных устройств воздушных трасс.

5.4.2. Согласованию подлежат проектирование, строительство, расширение, реконструкция и техническое переоснащение:

объектов в границах полос воздушных подходов к аэродромам, а также вне границ этих полос в радиусе 10 км от контрольной точки аэродрома (КТА);

объектов истинной высотой 50 м и более независимо от места их размещения;

линий связи, электропередач (в том числе высоковольтных), а также других объектов радио- и электромагнитных излучений, которые могут создавать помехи для нормальной работы радиотехнических средств независимо от места их расположения;

взрывоопасных объектов независимо от места их размещения;

факельных устройств для аварийного сжигания сбрасываемых газов высотой 50 м и более (с учетом максимально возможной высоты выброса пламени) независимо от места их размещения;

промышленных и иных предприятий и сооружений, деятельность которых может привести к ухудшению видимости в районах аэродромов независимо от места их размещения.

5.4.3. Согласование утрачивает свою силу, если согласующие предприятия, организации и учреждения не приступили к его реализации в течение 5 лет.

5.4.4. Развитие городов и населенных пунктов в пределах определенной приаэродромной территории согласовывается с соблюдением требования безопасности полетов ВС и с учетом зон воздействия авиационного шума.

5.4.5. На землях, прилегающих к территории аэродромов, на расстоянии 15 км запрещается размещение мест концентрированных выбросов пищевых отходов, свалок, звероводческих, животноводческих ферм, скотобоен, способствующих массовому скоплению птиц.

5.4.6. Для решения вопросов, связанных с согласованием строительства объектов, устанавливается следующий порядок:

5.4.6.1. Авиапредприятия и летные учебные заведения ГА согласовывают строительство сооружений высотой до 100 м (в том числе воздушных линий связи, высоковольтных линий электропередач) в районах аэродромов класса Д, Е, аэродромов для выполнения авиационных работ, вертодромов и на воздушных трассах.

5.4.6.2. Региональные управления воздушного транспорта на основании заключения авиапредприятий согласовывают:

строительство сооружений (в том числе воздушных линий связи и высоковольтных линий) в районах аэродромов класса А, Б, В и Г;

строительство сооружений высотой 100 м и более в районах аэродромов класса Д, Е, аэродромов для выполнения авиационных работ, вертодромов и на воздушных трассах;

проекты развития и планировки городов, населенных пунктов в районах аэродромов класса Г, Д, Е, аэродромов для выполнения авиационных работ и вертодромов.

5.4.7. Подготовка заключений по проектам развития и планировки городов (населенных пунктов) на территории или в районах, где находятся аэродромы класса А, Б и В, проводится ведущими проектными организациями гражданской авиации.

5.4.8. В случае принятия решения о возможности согласования строительства сооружений с отступлением от требований НГЭА, если такие отступления компенсируются введением мер, обеспечивающих эквивалентный уровень безопасности полетов, то они подписываются начальником регионального управления воздушного транспорта, летного учебного заведения ГА или заместителем по организации летной работы.

Решение с отказом в согласовании строительства на утверждение в вышестоящие организации не высылается.

5.4.9. Авиапредприятия представляют в РУ ВТ, а РУ ВТ и летные учебные заведения ГА - в Департамент воздушного транспорта следующие материалы:

протокол (заключение) постоянно действующей комиссии по согласованию с указанием, в случае отступления от норм, мероприятий, обеспечивающих безопасность полетов;

схему расположения согласуемого объекта относительно порога ВПП с указанием координат X и Y;

материалы, представляемые согласующей организацией.

5.4.10. РУ ВТ, авиапредприятия и летные учебные заведения ГА обязаны информировать местные органы о необходимости согласования строительства на приаэродромных территориях и воздушных трассах.

5.4.11. Рассмотрение материалов, представленных организациями, ведомствами, производится постоянно действующей комиссией, которая назначается приказом начальника РУ ВТ, летного учебного заведения ГА, руководителя авиапредприятия в составе ответственных специалистов: по эксплуатации и строительству, летной службы, инспекции, ЭРТОС и аэродромной службы.

5.4.12. Решение комиссии утверждается начальником РУ ВТ, руководителями авиапредприятий, начальником летного учебного заведения ГА или их заместителями по организации летной работы.

5.4.13. Заключение ведущих проектных институтов ГА по проектам развития городов в районах аэродромов утверждается РУ ВТ.

5.4.14. Заключение РУ ВТ о строительстве сооружений в районе Московского авиаузла (на территории Московской воздушной зоны) утверждается начальником Отдела сертификации аэропортов Департамента воздушного транспорта.

5.4.15. Рассмотрение материалов согласования строительства производится постоянно действующей комиссией ДВТ в составе:

начальника Отдела сертификации аэропортов ДВТ - председатель;

специалистов отделов: летной эксплуатации, управления воздушным движением, Росаэронавигации и Отдела сертификации аэропортов.

Заключение комиссии ДВТ утверждается заместителем Директора ДВТ.

5.4.16. В разрешении на строительство указываются: месторасположение объекта, его высота, характер маркировки и светоограждения, требования об информации о ходе и окончании строительства (при необходимости).

5.4.17. Согласование сооружений большой протяженности (линий электропередач, радиорелейных линий и др.), пересекающих территорию нескольких предприятий, РУ ВТ, производится только в пределах участков, проходящих по территории соответствующего предприятия, РУ ВТ. В решении указывается название согласованного участка строительства и с кем необходимо произвести дополнительное согласование.

5.4.18. При согласовании строительства объектов вне района аэродрома высотой более 50 м в ответе заинтересованной организации сообщается, что указанное строительство подлежит также согласованию со штабом военного округа и штабом ВВС военного округа, на территории и в зоне ответственности которых планируется размещение этих объектов.

5.4.19. Решение о возможности строительства направляется организации, от которой получены материалы, а также:

владельцу аэродрома (аэропорта), в районе которого согласовано строительство;

штабу военного округа и штабу ВВС военного округа, на территории и в зоне ответственности которого планируется строительство;

РУ ВТ, авиапредприятиям и летным учебным заведениям ГА, интересы которых затрагивает согласование;

местным органам власти (при необходимости);

органам санитарного надзора при производстве строительства в зонах шумового воздействия аэропорта.

5.4.20. Владелец аэродрома, в районе которого согласовано строительство, при необходимости вносит изменения и дополнения в Инструкцию по производству полетов и другую аэродромную и аэронавигационную документацию. Согласование строительства учитывается в специальном журнале.

5.4.21. В каждом авиапредприятии по утвержденному плану ведется постоянный контроль за состоянием строительства на приаэродромной территории и воздушных трассах. Контролю подлежит строительство всех объектов, наличие которых ухудшает условия обеспечения безопасности полетов.

5.4.22. Результаты контроля и проверок состояния строительства в районе аэродрома фиксируются в Акте, по материалам которого владелец аэродрома принимает меры по устранению выявленных нарушений, при необходимости - через органы прокуратуры.

5.4.23. В случае нарушения требований настоящего Руководства владелец аэродрома принимает меры по приостановлению строительства, его переносу, сносу или понижению высоты сооружения силами и средствами организации, допустившей нарушение.



5.5. ТРЕБОВАНИЯ К ПРОВЕДЕНИЮ РАБОТ

ПРИ РЕКОНСТРУКЦИИ И РЕМОНТЕ ЭЛЕМЕНТОВ ЛЕТНЫХ

ПОЛЕЙ В УСЛОВИЯХ ДЕЙСТВУЮЩЕГО АЭРОПОРТА



5.5.1. Требования являются обязательными для всех служб аэропорта, обеспечивающих полеты, а также для сторонних строительно-монтажных и ремонтных организаций, осуществляющих работы на летном поле действующего аэропорта.

5.5.2. Вопросы аэродромного обеспечения полетов при работе на летном поле сторонних организаций, осуществляющих строительно-монтажные (ремонтные) работы, следует обязательно отражать в документации по организации строительства и производству работ, которая должна соответствовать требованиям разд. 1 приложения к НГЭА (издание третье) <*>.

--------------------------------

<*> Изменения и дополнения к "Нормам годности и эксплуатации гражданских аэродромов (НГЭА)" и методике оценки соответствия нормам годности и эксплуатации гражданских аэродромов (издание третье). М.: ГПИи НИИ ГА Аэропроект, 1992.



5.5.3. До начала работ на летном поле разрабатывается Проект организации строительства, который согласовывается под расписку со службами аэропорта, проектной организацией и производителями работ. При разработке Проекта организации строительства необходимо учитывать следующее:

5.5.3.1. Производство строительно-монтажных работ должно выполняться с учетом производства полетов на аэродроме, авиапредприятия (Заказчик) и сторонняя организация (Подрядчик) должны определить ответственное лицо за руководство работами на действующем аэродроме.

Необходимость и сроки выполнения полетов определяются рабочим проектом на реконструкцию и проектом производства работ на летном поле аэродрома.

5.5.3.2. Данные обследований технического состояния конструкций покрытий водосточно-дренажной сети, коммуникаций, оборудования и инженерных сетей, условий производства демонтажных (разборка, складирование грунта и конструкций при сносе) и строительно-монтажных работ (запыленность, стесненность и т.п.).

5.5.4. Авиапредприятием (Заказчиком) и сторонней организацией (Подрядчиком) совместно с генеральной проектной организацией должны быть:

согласованы вид и объемы, технологическая последовательность, сроки выполнения строительно-монтажных работ, а также условия их совмещения с выполнением полетов на реконструируемых участках покрытий и других элементах летного поля в течение выделенного технологического "окна", изменения и отступления от проекта;

определен порядок оперативного руководства и взаимодействия служб аэропорта и Подрядчика при производстве работ;

определены последовательность разборки старых сносимых конструкций, а также разборки и переноса инженерных сетей, участки складирования строительных и ремонтных материалов;

определены организация контроля, обязанности и ответственность Заказчика и Подрядчика при выполнении работ на летном поле.

5.5.5. Проект организации строительства (ПОС) разрабатывается и утверждается проектной организацией. Проект производства работ (ППР) - генподрядной организацией, а на отдельные виды работ - субподрядной организацией по согласованию с генподрядчиком.

ПОС и ППР согласовываются с соответствующими службами аэропорта, которые имеют отношение к выполняемым работам и обеспечению безопасности полетов.

5.5.6. Ни одно из мероприятий или действий на летном поле не должно идти в ущерб безопасности полетов.

5.5.7. До начала производства работ на летном поле авиапредприятие (Заказчик) должно оформить и передать строительно-монтажной или ремонтной организации разрешение на их выполнение.

5.5.8. Обеспечение согласованной работы и взаимодействия всех участников производства работ на летном поле достигаются координацией их деятельности генподрядчиком, решения которого, связанные с выполнением утвержденных планов и графиков работ, являются обязательными для всех участников сторонних организаций.

5.5.9. Координацию действий сторонних организаций на летном поле осуществляют должностные лица, назначенные приказом по авиапредприятию.

5.5.10. Для оперативного управления организацией работ на действующем аэродроме особенно при значительных и разнообразных по характеру объемах, рекомендуется создавать группу обеспечения взаимодействия сторонних подрядных организаций и представителей служб авиапредприятия, ответственных за аэродромное обеспечение полетов.

5.5.11. Группа обеспечения взаимодействия должна быть оснащена радио- и телефонной связью.

5.5.12. При реконструкции, расширении и капитальном ремонте сооружений летных полей аэродромов (покрытий летных полос, РД, перронов, МС, специальных площадок, дренажных устройств и др.) без прекращения летной эксплуатации должностные лица, осуществляющие контроль за выполнением работ, должны знать специфику проводимых работ на различных элементах летного поля, оценивать их характер, контролировать и действенно реагировать на все допущенные отступления от требований проектной документации, касающиеся организации производства работ и нахождения сторонних организаций на летном поле.

5.5.13. При выполнении строительных и ремонтных работ на летном поле не допускается:

наличие на летном поле людей, транспортных средств, строительных механизмов, представляющих препятствия для производства полетов;

складирование грунта, строительных материалов вне зоны временного складирования;

рытье канав, траншей, ям и производство других земляных работ вне участков, определенных проектной документацией;

захламленность территории материалами, строительным мусором, ветошью, тарной упаковкой и различными подобными предметами;

езда транспорта с загрязненными колесами на рабочих участках искусственных покрытий;

размещение сборных плит покрытий и других конструкций в штабелях в зонах удлинения действующей ИВПП по направлению выполнения взлетов и посадок воздушных судов.

5.5.14. При обнаружении недостатков и отступлений, указанных в п. 5.5.13, должностные лица в установленном порядке обязаны принять незамедлительные меры к прекращению работ и приведению территории элементов летного поля аэродрома в порядок.

5.5.15. Строительство временных сооружений (жилищно-бытовых, административно-хозяйственных, автомобильных и железнодорожных подъездных путей, складов, производственных сооружений, парков и стоянок автомобилей, машин и механизмов и т.п.) должно осуществляться на аэродроме, если в этом есть крайняя необходимость.

5.5.16. При заготовительных работах (завозе необходимых строительных материалов: песка, камня, щебня, гравия и др.) со стороны должностных лиц (производителя работ, лиц технического надзора Заказчика, представителя аэродромной службы) необходимо вести контроль за складированием завозимых материалов на строго установленные площадки и в склады, а также за обязательным соблюдением движения транспортных средств по установленным маршрутам согласно утвержденной схеме движения.

5.5.17. При контроле производства земляных работ на летном поле должностные лица должны учитывать, что подобные работы выполняются, как правило, вблизи рабочих участков летных полос (концевых полос торможения спланированных частей летных полос, обочин и др.), РД, МС, перронов.

После окончания земляных работ вблизи рабочих участков летных полос плотность грунта и ровность поверхности должны быть незамедлительно доведены до соответствия требованиям разд. 2.1.

5.5.18. При выполнении работ по устройству дренажно-водосточной системы применяются строительные механизмы (экскаваторы, автокраны и др.), габариты которых по высоте не должны представлять препятствия при производстве полетов.

5.5.19. Средства механизации, которые могут использоваться строительно-монтажными и ремонтными подрядными организациями при выполнении работ на летном поле по реконструкции, расширению, переоснащению и ремонту сооружений аэродрома в зависимости от видов и объема работ приведены в приложении СНиП 3.06.06-88 "Аэродромы".

5.5.20. Авиапредприятие (Заказчик) совместно с проектной и подрядной строительной организациями должны согласовать на стадии ПОС и ППР следующие вопросы организации предстоящих работ на летном поле сторонними строительно-монтажными и ремонтными организациями в части:

выбора местоположения и размеров строительной площадки с учетом условий, обеспечивающих производство полетов воздушных судов, особенно при расположении площадки в районах летных полос, магистральных РД, радиотехнического и светотехнического обеспечения полетов, в зонах стоянок и движения воздушных судов, кабельных линий связи и электроснабжения;

предельной высоты временных сооружений и используемых средств механизации, размещаемых в рабочей площади летного поля;

условий размещения временных сооружений с перечнем средств механизации и транспорта, которые будут использованы в работе;

определения мест складирования конструкций, оборудования, изделий, строительных материалов;

условий производства работ с выделением опасных зон;

условий и схемы движения средств механизации, автотранспорта с обеспечением безопасных подъездов (или проходов) к строительной площадке или реконструируемым, ремонтируемым сооружениям.



5.6. ОРГАНИЗАЦИЯ СТРОИТЕЛЬНЫХ И РЕМОНТНЫХ РАБОТ

НА ТЕРРИТОРИИ ЛЕТНОГО ПОЛЯ



Проект организации строительства включает:

5.6.1. Календарный план со сроками и очередностью строительства, а также строительный генеральный план, а при необходимости и ситуационный с указанием:

расположения реконструируемых или ремонтируемых сооружений;

размещения временных производственных строений;

постоянных и временных путей для транспортирования строительных материалов, строительных конструкций, оборудования, изделий;

существующих инженерных сетей и мест подключения временных инженерных коммуникаций (сетей);

складских площадок;

средств механизации;

существующих и подлежащих сносу покрытий и других элементов летной полосы;

схемы движения строительных механизмов и автотранспорта по летному полю аэродрома, контрольно-пропускных пунктов, средств контроля движения по аэродрому, территорий объектов и примыкающих к ним участков сооружений.

Проект производства работ включает:

5.6.2. Календарный план с последовательностью и сроками выполнения работ.

5.6.3. Строительный генеральный план с указанием:

границ строительной площадки и видов ее ограждений;

действующих и временных сетей и коммуникаций;

постоянных и временных транспортных путей и проходов на территорию;

схем движения средств механизации и автотранспорта по летному полю;

мест установки средств механизации с указанием путей их перемещения;

размещения постоянных, строящихся и временных сооружений, опасных для выполнения полетов зон летного поля;

размещения источников и средств энергообеспечения и освещения строительной площадки;

площадок и сооружений для складирования и хранения материалов, строительных конструкций, оборудования, изделий.

5.6.4. График поступления на строительную площадку материалов, строительных конструкций, изделий, оборудования.

5.6.5. График и схемы движения строительных машин и транспорта по территории аэродрома.

5.6.6. Решения по прокладке временных сетей водо- и энергоснабжения, освещения строительной площадки и отдельных ее участков.

5.6.7. Технологические карты (схемы) на выполнение отдельных видов работ и пояснительную записку.

5.6.8. Капитальный ремонт (усиление) покрытий с использованием асфальтобетона должен осуществляться в соответствии с разработанным проектом по организации и выполнению капитального ремонта (усиления), который должен содержать:

строительный генеральный план с расположением ремонтируемых (усиляемых) элементов сооружения летного поля и самого сооружения с делением участков работ на захватки;

план и профиль ремонтируемого (усиляемого) покрытия;

схемы расстановки основных подразделений, средств механизации и оборудования с перечислением их типов, количества и допустимых перемещений в границах летного поля;

обозначение мест складирования материалов, конструкций и оборудования, их размеров и границ складирования;

комплектную ведомость на строительные материалы, конструкции, детали и оборудование и график их поступления;

календарный график и время выполнения работ;

схему эвакуации средств механизации, транспорта и людей по окончании работ и в экстренных случаях;

пояснительную записку с обоснованием всех положений организации работ и необходимыми расчетами.

5.6.10. При проведении капитального ремонта (усиления) существующих покрытий в условиях производства полетов воздушных судов работы следует выполнять только по специально разработанному подрядной организацией Проекту производства работ, согласованному по всем вопросам безопасности полетов с администрацией аэропорта и всеми заинтересованными службами. Проект должен быть утвержден в установленном порядке до начала работ.

5.6.11. Проект производства работ по капитальному ремонту (усилению) покрытий должен включать в себя следующие основные положения:

устройство асфальтобетонного слоя усиления следует выполнять в перерывах между полетами продолжительностью не менее 9 ч для обеспечения строительства за этот период полностью законченного участка покрытия (захватки) проектной ширины;

величина сменной захватки назначается исходя из производительности асфальтобетонного завода;

производить работы нецелесообразно при размерах захватки по длине ИВПП менее 30 м;

план-график выполнения работ, в котором устанавливается время: начала подготовительных работ на участке покрытий, укладки асфальтобетонной смеси, окончания работ по ее уплотнению, вывода всей техники и людей из зоны летной полосы и начала полетов по устроенному участку;

схему движения и определенный порядок следования техники по летному полю;

меры по контрольно-пропускному режиму с регулированием движения и сопровождением техники и людей по летному полю;

место базы (стоянки) дорожно-строительных машин, оборудования и автотранспорта в нерабочее время.

По окончании работ представители технического надзора должны принимать в эксплуатацию полностью готовый на захватке участок покрытия для выполнения полетов.



СХЕМА ДВИЖЕНИЯ ТРАНСПОРТА ПО ЛЕТНОМУ ПОЛЮ



5.6.12. Схема движения дорожно-строительных и ремонтных средств механизации и автотранспорта сторонних организаций по летному полю для каждого аэропорта или летного учебного заведения носит индивидуальный характер.

Ее разработка должна основываться на следующих общих принципах:

5.6.12.1. При въезде на территорию аэродрома строительная техника и автотранспорт должны следовать к месту производства работ наикратчайшим путем.

5.6.12.2. При движении строительной техники и автотранспорта по искусственным покрытиям аэродрома пути их следования не должны пересекаться с путями руления воздушных судов.

5.6.12.3. На схеме должны учитываться изменения первоначально принятого маршрута движения на случай перемещения фронта строительных или ремонтных работ на другие участки летного поля.

5.6.12.4. На схеме должны обозначаться места стоянок ремонтно-строительной техники и автотранспорта на весь период работ, а также временные для оперативного использования; они должны располагаться в зонах, не связанных с движением воздушных судов.

5.6.13. Перед началом работ персонал сторонних организаций для работ на летном поле должен пройти специальный инструктаж, изучить схему движения техники, правила нахождения и ведения работ на летном поле и получить соответствующие пропуска на его территорию.

Каждое должностное лицо должно быть предупреждено под расписку в специальном журнале об ответственности за нарушение правил Инструкции.

5.6.14. На все виды ремонтно-строительных машин и автотранспорта сторонних организаций, выполняющих работы на летном поле, должны выдаваться пропуска установленной формы.

5.6.15. На месте производства работ сторонних организаций должно постоянно находиться ответственное должностное лицо для наблюдения за обстановкой на аэродроме, оповещения работающих и исполнения указаний РПА и службы движения.

5.6.16. Организация и условия выполнения работ. Для организации и практического обеспечения безопасности ведения работ по реконструкции или ремонту сооружений летного поля рекомендуется составить и утвердить "План организационно-технических мероприятий по обеспечению безопасности полетов на период проведения работ на летном поле".

В Плане должны найти отражение следующие основные процессы организационно-технических мероприятий:

определение местоположения и размеров участка для размещения базы подрядных организаций, согласовав этот вопрос с заинтересованными службами;

установление ограждения территории базы подрядных организаций и поста ВОХР для предотвращения выезда на летное поле;

обеспечение базы подрядных организаций телефонной связью;

выделение рабочего места для размещения и работы ответственных должностных лиц, организующих и контролирующих ведение работ;

выделение инженерно-технических работников, ответственных за обеспечение работы оборудования, средств электроснабжения, связи, сохранности кабельных коммуникаций;

утверждение схемы движения дорожно-строительных (ремонтных) средств механизации и автотранспорта подрядных организаций;

проведение инструктажа персонала подрядных организаций по правилам нахождения и работе на летном поле действующего аэродрома; определение лиц, ответственных за инструктаж;

установление предупредительных и запрещающих знаков;

обеспечение закрытия элементов летного поля в соответствии с графиком и календарным планом производства работ;

обеспечение своевременной выдачи аэронавигационной информации.



ОСОБЕННОСТИ ВЗАИМОДЕЙСТВИЯ СЛУЖБ АЭРОПОРТА

ПРИ ВЫПОЛНЕНИИ РАБОТ НА ЛЕТНОМ ПОЛЕ

СТОРОННИМИ ОРГАНИЗАЦИЯМИ



5.6.17. Деятельность служб аэропорта, связанных с выполнением работ на летном поле сторонними подрядными строительно-монтажными организациями, должна соответствовать требованиям технологии взаимодействия служб с изменениями и дополнениями в связи с проводимыми работами.

Изменения должны затрагивать, главным образом, следующие схемы с соответствующими предупреждениями и ограничениями:

схему аэродрома в связи с закрытием (или строительством) летной полосы, РД, МС, перрона и других элементов летного поля с соответствующими предупреждениями и ограничениями, касающимися строительных (ремонтных) работ;

схему МС воздушных судов, если изменения связаны с участками перрона и МС;

схему руления воздушных судов, если эти изменения касаются закрытия РД в связи с работами, переносом направления движения на другие РД и летные полосы и т.д.;

схему связи;

схему светотехнического оборудования.

5.6.18. На основе изменений и дополнений, внесенных в "Инструкцию по производству полетов", должны быть внесены соответствующие изменения в "Технологию взаимодействия службы движения с аэродромной и другими службами аэропорта", обеспечивающими полеты.



ТРЕБОВАНИЯ К КОНТРОЛЮ ЗА СОСТОЯНИЕМ ЛЕТНОГО

ПОЛЯ И ПОДГОТОВКЕ ЕГО К ПОЛЕТАМ В УСЛОВИЯХ ВЫПОЛНЕНИЯ

СТРОИТЕЛЬНЫХ И РЕМОНТНЫХ РАБОТ СТРОИТЕЛЬНЫМИ ОРГАНИЗАЦИЯМИ



5.6.19. Эксплуатационное содержание сооружений и элементов летного поля аэродрома в условиях работы на аэродроме подрядных строительных (ремонтных) организаций должно включать:

осмотр и систематический контроль за состоянием находящихся в эксплуатации сооружений и элементов летного поля, в том числе грунтовых;

регулярный надзор за производством работ по реконструкции (расширению, ремонту) покрытий, элементов летного поля, сооружений и оборудования, в том числе тех участков, которые используются строителями для транспортных, погрузочно-разгрузочных и складских работ;

своевременную и оперативную ликвидацию обнаруженных отступлений.

5.6.20. Осмотр и контроль состояния сооружений летного поля должен производиться ежедневно. Дополнительно следует осуществлять осмотры строительных площадок и других участков, граничащих с рабочими элементами летного поля.

При выполнении работ в непосредственной близости от эксплуатируемых элементов летного поля следует организовать постоянное наблюдение и сопровождение таких работ.

5.6.21. Закрытые для полетов строящиеся и реконструируемые ВПП должны маркироваться запрещающими знаками в соответствии с п. 3.1.26 настоящего Руководства.



РЭГА РФ-94 Руководство по эксплуатации гражданских аэродромов Российской Федерации, утв. Приказом Минтранса России от 19.09.1994 N ДВ-98



СКЛАД ЗАКОНОВ





  Яндекс цитирования
