Приложение Г (обязательное)
Надписи на знаках индивидуального проектирования
Таблица Г.1 - Русский алфавит
Размеры в миллиметрах /--------------------------------------------------------------------------------------------------------------------------------\ |Пропис-| Ширина литерных площадок при высоте прописной буквы |Строчная|Ширина литерных площадок при высоте прописной буквы h_п | | ная | h_п | буква | | | буква |------------------------------------------------------| |--------------------------------------------------------| | | 75 | 100 | 150 | 200 | 300 | 400 | 500 | | 75 | 100 | 150 | 200 | 300 | 400 | 500 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | А | 84 | 113 | 169 | 226 | 339 | 452 | 565 | а | 64 | 86 | 129 | 172 | 258 | 344 | 430 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Б | 76 | 102 | 153 | 204 | 306 | 408 | 510 | б | 68 | 91 | 136 | 182 | 273 | 363 | 455 | |-------| | | | | | | |--------+-------+-------+-------+-------+-------+-------+--------| | В | | | | | | | | в | 65 | 87 | 130 | 174 | 261 | 358 | 435 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Г | 67 | 99 | 135 | 180 | 270 | 380 | 450 | г | 56 | 75 | 112 | 150 | 225 | 300 | 375 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Д | 82 | 110 | 165 | 220 | 330 | 440 | 550 | д | 68 | 92 | 138 | 184 | 276 | 368 | 460 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Е | 72 | 96 | 144 | 192 | 288 | 384 | 480 | е | 67 | 90 | 135 | 180 | 270 | 360 | 450 | |-------| | | | | | | |--------| | | | | | | | | Е | | | | | | | | е | | | | | | | | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Ж | 121 | 162 | 243 | 324 | 486 | 648 | 810 | ж | 95 | 127 | 190 | 254 | 381 | 508 | 635 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | З | 73 | 98 | 147 | 196 | 294 | 392 | 490 | 3 | 63 | 85 | 127 | 170 | 255 | 340 | 425 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | И | 81 | 108 | 162 | 216 | 324 | 432 | 540 | и | 68 | 92 | 138 | 184 | 276 | 368 | 460 | |-------| | | | | | | |--------| | | | | | | | | Й | | | | | | | | й | | | | | | | | |-------| |-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | К | | 109 | 163 | 218 | 327 | 436 | 545 | к | 67 | 90 | 135 | 180 | 270 | 360 | 450 | |-------+-------+-------+-------+------+-------+-------+-------+--------| | | | | | | | | Л | 82 | 110 | 165 | 220 | 330 | 440 | 550 | л | | | | | | | | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | М | 96 | 129 | 193 | 258 | 387 | 516 | 645 | м | 78 | 105 | 157 | 210 | 315 | 420 | 525 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Н | 80 | 107 | 160 | 214 | 321 | 428 | 535 | н | 67 | 90 | 135 | 180 | 270 | 360 | 450 | |-------+-------+-------+-------+------+-------+-------+-------+--------| | | | | | | | | О | 81 | 109 | 163 | 218 | 327 | 436 | 545 | о | | | | | | | | |-------+-------+-------+-------+------+-------+-------+-------+--------| | | | | | | | | П | 79 | 106 | 159 | 212 | 318 | 424 | 530 | п | | | | | | | | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Р | 75 | 100 | 150 | 200 | 300 | 400 | 500 | р | 70 | 94 | 141 | 188 | 282 | 376 | 470 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | С | 77 | 103 | 154 | 206 | 309 | 412 | 515 | с | 66 | 88 | 132 | 176 | 264 | 352 | 440 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Т | 74 | 99 | 148 | 198 | 297 | 396 | 495 | т | 58 | 78 | 117 | 156 | 234 | 312 | 390 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | У | 75 | 101 | 151 | 202 | 303 | 404 | 505 | У | 63 | 84 | 126 | 168 | 252 | 336 | 420 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Ф | 94 | 126 | 189 | 252 | 378 | 504 | 630 | ф | 81 | 122 | 183 | 244 | 366 | 488 | 610 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | X | 76 | 102 | 153 | 204 | 306 | 408 | 510 | х | 63 | 84 | 126 | 168 | 252 | 336 | 420 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Ц | 82 | 110 | 165 | 220 | 330 | 440 | 550 | ц | 69 | 93 | 139 | 186 | 279 | 372 | 465 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Ч | 76 | 102 | 153 | 204 | 306 | 408 | 510 | ч | 64 | 86 | 129 | 172 | 258 | 344 | 430 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Ш | 108 | 144 | 216 | 288 | 432 | 576 | 720 | ш | 91 | 122 | 183 | 244 | 366 | 488 | 610 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Щ | 111 | 148 | 222 | 296 | 444 | 592 | 740 | щ | 93 | 124 | 186 | 248 | 372 | 496 | 620 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Ъ | 82 | 110 | 165 | 220 | 330 | 440 | 550 | ъ | 68 | 91 | 136 | 182 | 273 | 364 | 455 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Ы | 98 | 131 | 196 | 262 | 393 | 524 | 655 | ы | 57 | 115 | 172 | 230 | 345 | 460 | 575 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Ь | 73 | 96 | 147 | 196 | 294 | 392 | 490 | ь | 63 | 85 | 127 | 170 | 255 | 340 | 425 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Э | 77 | 103 | 154 | 206 | 309 | 412 | 515 | э | 61 | 82 | 123 | 164 | 246 | 328 | 410 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Ю | 108 | 145 | 217 | 290 | 435 | 580 | 725 | ю | 80 | 120 | 180 | 240 | 360 | 480 | 600 | |-------+-------+-------+-------+------+-------+-------+-------+--------+-------+-------+-------+-------+-------+-------+--------| | Я | 81 | 108 | 162 | 216 | 324 | 432 | 540 | я | 65 | 87 | 130 | 174 | 261 | 358 | 435 | \--------------------------------------------------------------------------------------------------------------------------------/
Таблица Г.2 - Латинский алфавит
Размеры в миллиметрах /------------------------------------------------------------------------------------------------------------------------------------------\ |Пропис-| Ширина литерных площадок при высоте прописной буквы h_п | Строчная | Ширина литерных площадок при высоте прописной буквы h_п | | ная |------------------------------------------------------------| буква |----------------------------------------------------------| | буква | 75 | 100 | 150 | 200 | 300 | 400 | 500 | | 75 | 100 | 150 | 200 | 300 | 400 | 500 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | А | 84 | 113 | 169 | 226 | 339 | 452 | 565 | а | 64 | 86 | 129 | 172 | 258 | 344 | 430 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | В | 76 | 102 | 153 | 204 | 306 | 408 | 510 | b | 68 | 91 | 136 | 182 | 273 | 363 | 455 | |-------| | | | | | | |----------+-------+--------+-------+--------+--------+-------+-------| | С | | | | | | | | с | 65 | 87 | 130 | 174 | 261 | 358 | 435 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | D | 67 | 99 | 135 | 180 | 270 | 380 | 450 | d | 56 | 75 | 112 | 150 | 225 | 300 | 375 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | Е | 82 | 110 | 165 | 220 | 330 | 440 | 550 | е | 68 | 92 | 138 | 184 | 276 | 368 | 460 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | F | 72 | 96 | 144 | 192 | 288 | 384 | 480 | f | 67 | 90 | 135 | 180 | 270 | 360 | 450 | |-------| | | | | | | |----------| | | | | | | | | G | | | | | | | | g | | | | | | | | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | Н | 121 | 162 | 243 | 324 | 486 | 648 | 810 | h | 95 | 127 | 190 | 254 | 381 | 508 | 635 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | I | 73 | 98 | 147 | 196 | 294 | 392 | 490 | i | 63 | 85 | 127 | 170 | 255 | 340 | 425 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | J | 81 | 108 | 162 | 216 | 324 | 432 | 540 | j | 68 | 92 | 138 | 184 | 276 | 368 | 460 | |-------| | | | | | | |----------| | | | | | | | | К | | | | | | | | k | | | | | | | | |-------| |--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | L | | 109 | 163 | 218 | 327 | 436 | 545 | i | 67 | 90 | 135 | 180 | 270 | 360 | 450 | |-------+------+--------+--------+--------+--------+--------+--------+----------| | | | | | | | | М | 82 | 110 | 165 | 220 | 330 | 440 | 550 | m | | | | | | | | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | N | 96 | 129 | 193 | 258 | 387 | 516 | 645 | n | 78 | 105 | 157 | 210 | 315 | 420 | 525 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | О | 80 | 107 | 160 | 214 | 321 | 428 | 535 | о | 67 | 90 | 135 | 180 | 270 | 360 | 450 | |-------+------+--------+--------+--------+--------+--------+--------+----------| | | | | | | | | Р | 81 | 109 | 163 | 218 | 327 | 436 | 545 | p | | | | | | | | |-------+------+--------+--------+--------+--------+--------+--------+----------| | | | | | | | | R | 79 | 106 | 159 | 212 | 318 | 424 | 530 | r | | | | | | | | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | S | 75 | 100 | 150 | 200 | 300 | 400 | 500 | s | 70 | 94 | 141 | 188 | 282 | 376 | 470 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | Т | 77 | 103 | 154 | 206 | 309 | 412 | 515 | t | 66 | 88 | 132 | 176 | 264 | 352 | 440 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | U | 74 | 99 | 148 | 198 | 297 | 396 | 495 | u | 58 | 78 | 117 | 156 | 234 | 312 | 390 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | V | 75 | 101 | 151 | 202 | 303 | 404 | 505 | v | 63 | 84 | 126 | 168 | 252 | 336 | 420 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | W | 94 | 126 | 189 | 252 | 378 | 504 | 630 | w | 81 | 122 | 183 | 244 | 366 | 488 | 610 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | X | 76 | 102 | 153 | 204 | 306 | 408 | 510 | x | 63 | 84 | 126 | 168 | 252 | 336 | 420 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | Y | 82 | 110 | 165 | 220 | 330 | 440 | 550 | у | 69 | 93 | 139 | 186 | 279 | 372 | 465 | |-------+------+--------+--------+--------+--------+--------+--------+----------+-------+--------+-------+--------+--------+-------+-------| | Z | 76 | 102 | 153 | 204 | 306 | 408 | 510 | z | 64 | 86 | 129 | 172 | 258 | 344 | 430 | \------------------------------------------------------------------------------------------------------------------------------------------/
Таблица Г.З - Цифры и знаки препинания
Размеры в миллиметрах /--------------------------------------------------------------------------------------------------------------------------------\ | Цифра |Ширина литерных площадок при высоте прописной буквы| Знак |Ширина литерных площадок при высоте прописной буквы| | | h_п | | h_п | | |---------------------------------------------------| |---------------------------------------------------| | | 75 | 100 | 150 | 200 | 300 | 400 | 500 | | 75 | 100 | 150 | 200 | 300 | 400 | 500 | |-------+------+-------+------+------+-------+------+-------+----------------+------+-------+------+-------+------+------+-------| | 1 | 44 | 58 | 87 | 116 | 174 | 232 | 290 | ! | 35 | 47 | 70 | 94 | 161 | 188 | 235 | |-------+------+-------+------+------+-------+------+-------+----------------+------+-------+------+-------+------+------+-------| | 2 | 67 | 89 | 133 | 178 | 167 | 356 | 445 | N | 110 | 147 | 220 | 294 | 441 | 588 | 735 | |-------+------+-------+------+------+-------+------+-------+----------------+------+-------+------+-------+------+------+-------| | 3 | 66 | 88 | 132 | 176 | 264 | 352 | 440 | ( | 49 | 65 | 97 | 130 | 195 | 260 | 325 | |-------+------+-------+------+------+-------+------+-------+----------------| | | | | | | | | 4 | 68 | 91 | 136 | 182 | 273 | 364 | 455 | ) | | | | | | | | |-------+------+-------+------+------+-------+------+-------+----------------+------+-------+------+-------+------+------+-------| | 5 | 67 | 89 | 133 | 178 | 267 | 356 | 445 | " | 55 | 73 | 109 | 146 | 219 | 292 | 365 | |-------+------+-------+------+------+-------+------+-------+----------------| | | | | | | | | 6 | 68 | 91 | 136 | 182 | 273 | 364 | 455 | " | | | | | | | | |-------+------+-------+------+------+-------+------+-------+----------------+------+-------+------+-------+------+------+-------| | 7 | 63 | 84 | 126 | 168 | 252 | 336 | 420 | . | 32 | 43 | 64 | 86 | 129 | 172 | 215 | |-------+------+-------+------+------+-------+------+-------+----------------| | | | | | | | | 8 | 68 | 91 | 136 | 182 | 273 | 364 | 455 | , | | | | | | | | |-------+------+-------+------+------+-------+------+-------+----------------+------+-------+------+-------+------+------+-------| | 9 | 67 | 90 | 135 | 180 | 270 | 360 | 450 | - (тире) | 68 | 91 | 136 | 182 | 273 | 364 | 455 | |-------+------+-------+------+------+-------+------+-------+----------------+------+-------+------+-------+------+------+-------| | 0 | 70 | 93 | 139 | 186 | 279 | 372 | 465 | - (дефис) | 45 | 61 | 91 | 122 | 183 | 244 | 305 | |-------+------+-------+------+------+-------+------+-------+----------------+------+-------+------+-------+------+------+-------| | ? | 65 | 83 | 124 | 166 | 249 | 332 | 415 | ' (апостроф) | 36 | 48 | 72 | 96 | 144 | 192 | 240 | \--------------------------------------------------------------------------------------------------------------------------------/
Таблица Г.4 - Сокращения слов на русском и английском языках
/--------------------------------------------------------------------------------------------------\ | Слова | Сокращение слов | |-----------------------------------------------+--------------------------------------------------| |на русском языке | на английском языке | на русском языке | на английском языке | |----------------------+------------------------+------------------------+-------------------------| |Аэропорт | airport | аэрп. | Не сокращается | | | | | | |Бульвар | boulevard | бул. | Bivd. | | | | | | |Вокзал | - | вокз. | - | | | | | | |Водохранилище | - | вдхр. | - | | | | | | |Главный | main | гл. | М. | | | | | | |Гора | mount | г. | Mt. | | | | | | |Гостиница | hotel | гост. | Не сокращается | | | | | | |Долина | valley | дол. | Val. | | | | | | |Дом отдыха | holiday home | д.о. | Не сокращается | | | | | | |Железнодорожный | - | ж.-д. | - | | | | | | |Завод | - | з-д | - | | | | | | |Имени | - | им. | - | | | | | | |Институт | - | ин-т | - | | | | | | |Канал | canal | кан. | Не сокращается | | | | | | |Километр в час | kilometre per-hour | км/ч | km. p. h. | | | | | | |Колхоз | - | клх. | - | | | | | | |Комбинат | - | к-т | - | | | | | | |Магазин | shop | маг. | Не сокращается | | | | | | |Метр | metre | м | m | | | | | | |Минута | minute | мин. | min | | | | | | |Морской | - | мор. | - | | | | | | |Музей | museum | муз. | Не сокращается | | | | | | |Набережная | embankment | наб. | Emb. | | | | | | |Область | region | обл. | Reg. | | | | | | |Озеро | lake | оз. | L | | | | | | |Остров | isle | о-в | Isl. | | | | | | |Памятник | monument | пам. | He сокращается | | | | | | |Перевал | pass | п-л | P. | | | | | | |Переулок | side-street | пер. | He сокращается | | | | | | |Площадь | square | пл. | sq. | | | | | | |Почтовое отделение | post office | п. о. | post | | | | | | |Пристань | landing place | прист. | He сокращается | | | | | | |Проезд | passage | пр. | pass. | | | | | | |Проспект | avenue | пр-т | Ave. | | | | | | |Район | district | р-н | D. | | | | | | |Река | river | р. | riv. | | | | | | |Речной | - | реч. | - | | | | | | |Санаторий | sanatorium | сан. | He сокращается | | | | | | |Сельскохозяйственный | - | с.-х. | - | | | | | | |Совхоз | - | свх. | - | | | | | | |Станция | - | ст. | - | | | | | | |Тонна | tonne | т | t | | | | | | |Тупик | blind alley | туп. | He сокращается | | | | | | |Улица | street | ул. | Str. | | | | | | |Ущелье | canyon | ущ. | He сокращается | | | | | | |Фабрика | - | ф-ка | - | | | | | | |Центр города | (urban) centr | центр | He сокращается | | | | | | |Час | hour | ч. | To же | | | | | | |Шоссе | highway | ш. | " | |--------------------------------------------------------------------------------------------------| |Примечание - Слова "город", "село", "хутор" и т.п. и их сокращения на знаках при названии| |населенного пункта не пишут. | |Название города Санкт-Петербург допускается сокращать С.-Петербург (на английском -| |St.Petersburg). Название города Нижний Новгород допускается сокращать Н.Новгород (на английском| |языке - N. Novgorod). | \--------------------------------------------------------------------------------------------------/
Таблица Г.5 - Транслитерация русских букв латинскими в именах собственных
/-----------------------------------------------------------------------\ | Русские буквы | Латинские буквы | Примечание | |----------------------+-----------------------+------------------------| |А |А | | |----------------------+-----------------------+------------------------| |Б |В | | |----------------------+-----------------------+------------------------| |В |V | | |----------------------+-----------------------+------------------------| |Г |G | | |----------------------+-----------------------+------------------------| |Д |D | | |----------------------+-----------------------+------------------------| |Е |Е | После согласных | | |YE | Инициалы* и после | | | | гласных, ъ и ь | |----------------------+-----------------------+------------------------| |Е |YE | После согласных, кроме | | | | ч, ш, щ, ж | | |Е | После ч, ш, щ, ж | | |YO | Инициалы и после | | | | гласных, ъ и ь | |----------------------+-----------------------+------------------------| |Ж |ZH | | |----------------------+-----------------------+------------------------| |З |Z | | |----------------------+-----------------------+------------------------| |И |I | Инициалы и после | | | | гласных, согласных и | | | | после ь | |----------------------+-----------------------+------------------------| |И |Y | | |----------------------+-----------------------+------------------------| |К |К | | |----------------------+-----------------------+------------------------| |Л |L | | |----------------------+-----------------------+------------------------| |М |М | | |----------------------+-----------------------+------------------------| |Н |N | | |----------------------+-----------------------+------------------------| |О |O | | |----------------------+-----------------------+------------------------| |П |Р | | |----------------------+-----------------------+------------------------| |Р |R | | |----------------------+-----------------------+------------------------| |С |S | | |----------------------+-----------------------+------------------------| |Т |Т | | |----------------------+-----------------------+------------------------| |У |И | | |----------------------+-----------------------+------------------------| |Ф |F | | |----------------------+-----------------------+------------------------| |X |КН | | |----------------------+-----------------------+------------------------| |Ц |TS | | |----------------------+-----------------------+------------------------| |Ч |СН | | |----------------------+-----------------------+------------------------| |Ш |SH | | |----------------------+-----------------------+------------------------| |Щ |SHCH | | |----------------------+-----------------------+------------------------| |Ъ |' | Апостроф | |----------------------+-----------------------+------------------------| |Ы |Y | | |----------------------+-----------------------+------------------------| |Ь |' | Апостроф | |----------------------+-----------------------+------------------------| |Э |Е | | |----------------------+-----------------------+------------------------| |Ю |YU | | |----------------------+-----------------------+------------------------| |Я |YA | | |-----------------------------------------------------------------------| |* Инициалы - отдельно стоящие буквы в начале слова. | \-----------------------------------------------------------------------/

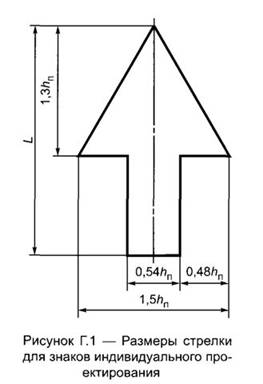

Рисунок Г.1 - Размеры стрелки для знаков индивидуального проектирования
Рисунок Г.2 - Конфигурация оголовка знака индивидуального проектирования 6.10.2
Рисунок Г.3 - Пример компоновки знака индивидуального проектирования 6.9.1
Рисунок Г.4 - Пример компоновки знака индивидуального проектирования 6.10.1
Рисунок Г.5 - Пример компоновки знака индивидуального проектирования 6.12
