ГОСТ Р 52045-2003 Подъемники с рабочими платформами. Классификация

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПОДЪЕМНИКИ С РАБОЧИМИ ПЛАТФОРМАМИ

КЛАССИФИКАЦИЯ

Elevating work platforms. Classification

ГОСТ Р 52045-2003

Группа Г86

ОКС 53.020.20;

ОКП 48 3700

Дата введения

1 января 2004 года

Предисловие

1. Разработан рабочей группой Технического комитета по стандартизации ТК 438 "Подъемники с рабочими платформами" в составе: МФ "ПТОУ-Фонд", ЗАО СИФ "СеМаК", Управление строительной индустрии, промышленности строительных материалов и механизации Госстроя России, Управление по котлонадзору и надзору за подъемными сооружениями Госгортехнадзора России.

Внесен Техническим комитетом по стандартизации ТК 438 "Подъемники с рабочими платформами".

2. Принят и введен в действие Постановлением Госстандарта России от 24 апреля 2003 г. N 127-ст.

3. Введен впервые.

4. Переиздание. Август 2005 г.

1. Область применения

Настоящий стандарт распространяется на подъемники с рабочей платформой (далее - подъемники), применяемые для строительно-монтажных, ремонтных, инспекционных и других работ в различных отраслях экономики (строительстве, жилищно-коммунальном хозяйстве и т.п.), и устанавливает классификацию.

Настоящий стандарт не распространяется на пожарные подъемники, строительные подъемники, в том числе мачтовые, средства подмащивания (леса, площадки и т.д.).

2. Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

2.1. Подъемник с рабочей платформой: грузоподъемная машина, предназначенная для перемещения рабочего персонала с инструментом и материалами, размещенными на рабочей платформе, при проведении работ в пределах рабочей зоны и состоящая из базового шасси, подъемного оборудования и рабочей платформы.

2.2. Мобильный подъемник с рабочей платформой: подъемник на колесном ходу (самоходный или прицепной), оснащенный стреловым подъемным оборудованием.

2.3. Базовое шасси: составная часть подъемника, которая представляет собой, как правило, основание в виде ходового устройства с необходимыми местами крепления для установки рабочего оборудования, с опорными элементами, а также с силовой установкой для обеспечения движения рабочего оборудования и подъемника по рабочей площадке и/или дорогам.

Примечание. Допускается применять в качестве основания подъемника жестко установленные (стационарные) конструкции.

2.4. Рабочее оборудование: комплект составных частей (подъемное оборудование, рабочая платформа), монтируемых на базовое шасси для обеспечения функционального назначения подъемника.

2.5. Подъемное оборудование: составная часть подъемника, которая соединена с базовым шасси и рабочей платформой и которая позволяет перемещать рабочую платформу в пределах рабочей зоны подъемника (в горизонтальном и/или вертикальном направлениях).

2.6. Рабочая платформа: составная часть подъемника, которая представляет собой конструкцию различного исполнения в виде площадки с защитными ограждениями, которая прикреплена к подъемному оборудованию и предназначена для размещения рабочего персонала с инструментом и материалами в целях проведения работ в пределах рабочей зоны.

2.7. Составная часть: деталь или сборочная единица подъемника.

3. Классификация

3.1. Подъемники подразделяют на типы по:

- базовому шасси;

- подъемному оборудованию;

- рабочей платформе;

- возможности поворота рабочего оборудования;

- виду привода рабочего оборудования.

3.1.1. Классификация подъемников по базовому шасси (возможности движения, виду ходового устройства и типу базового шасси) приведена в таблице 1.

Таблица 1

+-------------------------------------------------------------------------+

|                      Классификация подъемников по                       |
+-----------------+-------------------+-----------------------------------+

|   возможности   |   виду ходового   |        типу базового шасси        |
|движения базового|устройства базового|                                   |
|      шасси      |       шасси       |                                   |
+-----------------+-------------------+-----------------------------------+

| Самоходный      | На колесном ходу  | Автомобильный; на специальном     |
|                 |                   |шасси; короткобазовый;             |
|                 |                   |пневмоколесный; на базе электро-   |
|                 |                   |или автопогрузчика; рельсовый      |
|                 | На гусеничном ходу| Гусеничный                        |
+-----------------+-------------------+-----------------------------------+

| Прицепной       | На колесном ходу  | Автомобильного типа; на           |
|                 |                   |железнодорожной платформе          |
+-----------------+-------------------+-----------------------------------+

| Передвижной     | На колесном ходу  | Механизированный;                 |
|                 |                   |немеханизированный                 |
+-----------------+-------------------+-----------------------------------+

| Стационарный    |         -         |                 -                 |
+-----------------+-------------------+-----------------------------------+

3.1.2. Классификация подъемников по подъемному оборудованию (типу, конструкции и возможности движения) приведена в таблице 2.

Таблица 2

+-------------------------------------------------------------------------+

|                      Классификация подъемников по                       |
+----------------+--------------------------------------------------------+

|типу подъемного |          конструкции подъемного оборудования           |
|  оборудования  |              и возможности его движения в              |
|                +-----------------------------+--------------------------+

|                |вертикальном и горизонтальном| вертикальном направлении |
|                |        направлениях         |                          |
+----------------+-----------------------------+--------------------------+

| Стреловой      | Со стрелой фиксированной    | Со стрелой вертикального |
|                |длины; с шарнирно-сочлененной|телескопирования; со      |
|                |стрелой; с телескопической   |стрелой пантографного типа|
|                |стрелой; с комбинированной   |                          |
|                |стрелой                      |                          |
+----------------+-----------------------------+--------------------------+

| Мачтового типа |              -              | С мачтой фиксированной   |
|                |                             |длины; с мачтой изменяемой|
|                |                             |длины                     |
+----------------+-----------------------------+--------------------------+

3.1.3. Классификация подъемников по рабочей платформе (возможности увеличения площади рабочей платформы, наличию электроизоляции) приведена в таблице 3.

Таблица 3

+-------------------------------------------------------------------------+

|                      Классификация подъемников по                       |
+----------------------------------------+--------------------------------+

|     возможности увеличения площади     |    наличию электроизоляции     |
|           рабочей платформы            |       рабочей платформы        |
+----------------------------------------+--------------------------------+

| С нераздвижной рабочей платформой      | Неэлектроизолированный;        |
+----------------------------------------+электроизолированный            |
| С раздвижной рабочей платформой        |                                |
+----------------------------------------+--------------------------------+

3.1.4. Классификация подъемников по возможности и степени поворота и вращения рабочего оборудования приведена в таблице 4.

Таблица 4

+-------------------------------------------------------------------------+

|                      Классификация подъемников по                       |
+----------------------------------------+--------------------------------+

|    повороту подъемного оборудования    |  возможности вращения рабочей  |
+--------------------+-------------------+           платформы            |
|возможности поворота| степени поворота  |                                |
+--------------------+-------------------+--------------------------------+

| Поворотный         | Неполноповоротный;| С поворотной рабочей           |
|                    |полноповоротный    |платформой; с неповоротной      |
+--------------------+-------------------+рабочей платформой              |
| Неповоротный       |         -         |                                |
+--------------------+-------------------+--------------------------------+

3.1.5. Подъемники в зависимости от вида привода рабочего оборудования подразделяют на:

- гидравлические;

- электрические;

- механические (в том числе с ручным приводом);

- с комбинированным приводом.

3.2. Схемы некоторых типов подъемников с обозначением их основных составных частей приведены в Приложении А.

Примечание. Рисунки, приведенные в Приложении А, не определяют конструкцию подъемника.

3.3. Индексация подъемников

3.3.1. Порядок индексации подъемников

                              X   X   X - XX    X   X . XXX  X

                             -+- -+- -+- --+-- -+- -+-  -+- -+-

 Обозначение подъемника (П)   |   |   |    |    |   |    |   |
------------------------------+   |   |    |    |   |    |   |
 Тип подъемника по виду подъемного|   |    |    |   |    |   |
оборудования                      |   |    |    |   |    |   |
----------------------------------+   |    |    |   |    |   |
 Тип подъемника по возможности        |    |    |   |    |   |
движения базового шасси               |    |    |   |    |   |
--------------------------------------+    |    |   |    |   |
 Тип подъемника по типу базового шасси <1> |    |   |    |   |
-------------------------------------------+    |   |    |   |
 Тип подъемника по конструкции подъемного       |   |    |   |
оборудования                                    |   |    |   |
------------------------------------------------+   |    |   |
 Тип подъемника по возможности увеличения площади   |    |   |
рабочей платформы                                   |    |   |
----------------------------------------------------+    |   |
 Рабочая высота подъема или рабочая глубина опускания    |   |
<2>, м                                                   |   |
---------------------------------------------------------+   |
 Тип подъемника по наличию электроизоляции рабочей           |
платформы <3>                                                |
-------------------------------------------------------------+

Примечание. Индекс присваивает разработчик на основе утвержденного технического задания на проектирование подъемника (или заменяющего документа) с обязательным уведомлением Технического комитета по стандартизации ТК 438 "Подъемники с рабочими платформами".

--------------------------------

<1> Для стационарных подъемников проставляется "00".

<2> Перед значением рабочей глубины опускания ставится знак минус (-) вместо первого знака соответствующей позиции индекса.

<3> Проставляется буква Э только для электроизолированных подъемников.

3.3.2. Условные обозначения типов подъемников приведены в таблице 5.

Таблица 5

+--------------------------------------+----------------------------------+

|            Тип подъемника            |      Условные обозначения в      |
|                                      |соответствии с порядком индексации|
|                                      +---+---+----+----+---+----+----+--+

|                                      | П | X |X - | XX | X |X . |XXX |X |
+--------------------------------------+---+---+----+----+---+----+----+--+

|По виду подъемного оборудования:      |   |   |    |    |   |    |    |  |
| - стреловой                          | - | С | -  | -  | - | -  | -  |- |
| - мачтового типа                     | - | М | -  | -  | - | -  | -  |- |
+--------------------------------------+---+---+----+----+---+----+----+--+

|По возможности движения базового      |   |   |    |    |   |    |    |  |
|шасси:                                |   |   |    |    |   |    |    |  |
| - самоходный                         | - | - | С  | -  | - | -  | -  |- |
| - прицепной                          | - | - | Пр | -  | - | -  | -  |- |
| - передвижной                        | - | - | П  | -  | - | -  | -  |- |
| - стационарный                       | - | - | Ст | -  | - | -  | -  |- |
+--------------------------------------+---+---+----+----+---+----+----+--+

|По типу базового шасси:               |   |   |    |    |   |    |    |  |
| - автомобильный                      | - | - | -  | 1  | - | -  | -  |- |
| - на специальном шасси               | - | - | -  | 2  | - | -  | -  |- |
| - короткобазовый                     | - | - | -  | 3  | - | -  | -  |- |
| - пневмоколесный                     | - | - | -  | 4  | - | -  | -  |- |
| - на базе электро- или автопогрузчика| - | - | -  | 5  | - | -  | -  |- |
| - рельсовый                          | - | - | -  | 6  | - | -  | -  |- |
| - гусеничный                         | - | - | -  | 7  | - | -  | -  |- |
| - автомобильного типа                | - | - | -  | 8  | - | -  | -  |- |
| - на железнодорожной платформе       | - | - | -  | 9  | - | -  | -  |- |
| - механизированный                   | - | - | -  | 10 | - | -  | -  |- |
| - немеханизированный                 | - | - | -  | 11 | - | -  | -  |- |
+--------------------------------------+---+---+----+----+---+----+----+--+

|По конструкции подъемного             |   |   |    |    |   |    |    |  |
|оборудования:                         |   |   |    |    |   |    |    |  |
| - со стрелой фиксированной длины     | - | - | -  | -  | 1 | -  | -  |- |
| - с шарнирно-сочлененной стрелой     | - | - | -  | -  | 2 | -  | -  |- |
| - с телескопической стрелой          | - | - | -  | -  | 3 | -  | -  |- |
| - с комбинированной стрелой          | - | - | -  | -  | 4 | -  | -  |- |
| - со стрелой вертикального           | - | - | -  | -  | 5 | -  | -  |- |
|телескопирования                      |   |   |    |    |   |    |    |  |
| - со стрелой пантографного типа      | - | - | -  | -  | 6 | -  | -  |- |
| - с мачтой фиксированной длины       | - | - | -  | -  | 7 | -  | -  |- |
| - с мачтой изменяемой длины          | - | - | -  | -  | 8 | -  | -  |- |
+--------------------------------------+---+---+----+----+---+----+----+--+

|По возможности увеличения площади     |   |   |    |    |   |    |    |  |
|рабочей платформы:                    |   |   |    |    |   |    |    |  |
| - с нераздвижной рабочей платформой  | - | - | -  | -  | - | 1  | -  |- |
| - с раздвижной рабочей платформой    | - | - | -  | -  | - | 2  | -  |- |
+--------------------------------------+---+---+----+----+---+----+----+--+

|По наличию электроизоляции рабочей    |   |   |    |    |   |    |    |  |
|платформы:                            |   |   |    |    |   |    |    |  |
| - электроизолированный               | - | - | -  | -  | - | -  | -  |Э |
| - неэлектроизолированный             | - | - | -  | -  | - | -  | -  |- |
+--------------------------------------+---+---+----+----+---+----+----+--+

3.3.3. Примеры условного обозначения подъемников

Подъемник с рабочей платформой стреловой, самоходный, автомобильный, с шарнирно-сочлененной стрелой, раздвижной рабочей платформой и максимальной высотой подъема 40,6 м:

ПСС-122.40,6 ГОСТ Р 52045-2003

То же, прицепной, автомобильного типа, со стрелой вертикального телескопирования, нераздвижной рабочей платформой и максимальной высотой подъема 18 м, электроизолированный:

ПСПр-851.18Э ГОСТ Р 52045-2003

Подъемник с рабочей платформой мачтового типа, передвижной, механизированный, с мачтой фиксированной длины, раздвижной рабочей платформой и максимальной высотой подъема 34,3 м:

ПМП-1072.34,3 ГОСТ Р 52045-2003

Приложение А

(справочное)

СХЕМЫ

НЕКОТОРЫХ ТИПОВ ПОДЪЕМНИКОВ С ОБОЗНАЧЕНИЕМ

ИХ ОСНОВНЫХ СОСТАВНЫХ ЧАСТЕЙ

1 - базовое шасси; 2 - опорная рама; 3 - поворотная рама;

4 - выносные опоры; 5 - стрела (комбинированная);

6 - механизм подъема; 7 - механизм поворота; 8 - рабочая

платформа; 9 - следящая система; 10 - гидрооборудование;

11 - электрооборудование; 12 - устройства (приборы)

безопасности; 13 - кабина машиниста

Рисунок А.1. Стреловой самоходный подъемник

с комбинированной стрелой

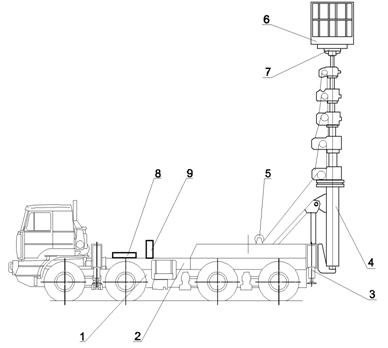

1 - базовое шасси; 2 - опорная рама; 3 - выносные

опоры; 4 - стрела вертикального телескопирования;

5 - механизм подъема; 6 - рабочая платформа;

7 - устройства (приборы) безопасности;

8 - гидрооборудование; 9 - электрооборудование

Рисунок А.2. Стреловой самоходный подъемник

со стрелой вертикального телескопирования

1 - базовое шасси; 2 - опорная рама; 3 - стрела

пантографного типа; 4 - выносные опоры;

5 - рабочая платформа; 6 - механизм подъема;

7 - устройства (приборы) безопасности

Рисунок А.3. Стреловой прицепной подъемник со стрелой

пантографного типа с раздвижной рабочей платформой

1 - базовое шасси; 2 - опорная рама; 3 - мачта;

4 - выносные опоры; 5 - рабочая платформа; 6 - механизм

подъема; 7 - гидрооборудование; 8 - электрооборудование;

9 - устройства (приборы) безопасности

Рисунок А.4. Передвижной подъемник

с рабочей платформой мачтового типа

ГОСТ Р 52045-2003 Подъемники с рабочими платформами. Классификация
