ГОСТ 30765-2001 Тара транспортная металлическая. Общие технические условия Приложения Metal transport packagings. General specifications
Содержание: 4. Классификация, основные параметры и размеры 5. Общие технические требования 6. Требования безопасности и утилизация тары 9. Транспортирование и хранение Приложение А (рекомендуемое) Основные размеры тары Приложение Б (рекомендуемое) Применение тары для упаковывания продукции Приложение В (рекомендуемое) Исполнения швов тары Приложение Г (рекомендуемое) Герметизирующие материалы для тары Приложение Д (рекомендуемое) Исполнения горловин и съемных верхних доньев тары Приложение Е (рекомендуемое) Материалы для изготовления тары Приложение Ж (рекомендуемое) Материалы для неметаллических покрытий тары Приложение К (обязательное) Допустимые планы и схемы контроля Приложение Л (справочное) Примеры применения статистических методов контроля Приложение М (рекомендуемое) Устройство для осмотра внутренней поверхности тары Приложение Н (справочное) Библиография
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТАРА ТРАНСПОРТНАЯ МЕТАЛЛИЧЕСКАЯ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Metal transport packagings. General specifications
ГОСТ 30765-2001 (рекомендуемое)
ОСНОВНЫЕ РАЗМЕРЫ ТАРЫ
Таблица А.1
Основные размеры барабанов, бочек, фляг
+------------+-----------------------------+---------------------+ ¦ Вид тары ¦Вместимость номинальная, дм3 ¦Наружные размеры, мм ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ диаметр D ¦высота H ¦ +------------+-----------------------------+-----------+---------+ ¦Барабан ¦ 10 ¦ 305 ¦ 165 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 200 ¦ 353 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 226 ¦ 266 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 15 ¦ 226 ¦ 424 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 294 ¦ 285 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 320 ¦ 228 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 353 ¦ 260 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 20 ¦ 266 ¦ 320 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 294 ¦ 333 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 320 ¦ 285 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 25 ¦ 320 ¦ 333 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 30 ¦ 320 ¦ 532 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 300 ¦ 490 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 35 ¦ 400 ¦ 310 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 40 ¦ 400 ¦ 353 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 400 ¦ 350 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 435 ¦ 300 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 353 ¦ 460 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 45 ¦ 320 ¦ 643 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 435 ¦ 333 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 50 ¦ 320 ¦ 685 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 400 ¦ 465 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 435 ¦ 353 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 353 ¦ 660 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 370 ¦ 480 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 55 ¦ 400 ¦ 500 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 400 ¦ 500 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 60 ¦ 400 ¦ 571 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 370 ¦ 600 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 70 ¦ 435 ¦ 685 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 80 ¦ 435 ¦ 571 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 85 ¦ 435 ¦ 600 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 100 ¦ 435 ¦ 685 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 484 ¦ 571 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 484 ¦ 800 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 120 ¦ 484 ¦ 685 ¦ +------------+-----------------------------+-----------+---------+ ¦Бочка ¦ 85 ¦ 465 ¦ 613 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 468 ¦ 609 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 100 ¦ 465 ¦ 698 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 468 ¦ 689 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 475 ¦ 706 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 478 ¦ 700 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 484 ¦ 800 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 496 ¦ 709 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 110 ¦ 484 ¦ 780 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 484 ¦ 800 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 150 ¦ 600 ¦ 748 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 200 ¦ 590 ¦ 860 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 594 ¦ 845 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 596 ¦ 869 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 600 ¦ 843 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 614 ¦ 870 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 250 ¦ 600 ¦ 1200 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 275 ¦ 600 ¦ 1235 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 620 ¦ 1200 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 680 ¦ 950 ¦ +------------+-----------------------------+-----------+---------+ ¦Фляга ¦ 25 ¦ 320 ¦ 560 ¦ ¦ ¦ +-----------+---------+ ¦ ¦ ¦ 370 ¦ 465 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 38 ¦ 370 ¦ 600 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 40 ¦ 400 ¦ 495 ¦ +------------+-----------------------------+-----------+---------+ ¦Канистра ¦ 18 ¦ 239 x 239 ¦ 345 ¦ ¦ +-----------------------------+-----------+---------+ ¦ ¦ 20 ¦ 250 x 250 ¦ 345 ¦ +------------+-----------------------------+-----------+---------+ ¦ Примечание. Для канистр взамен диаметра указаны размеры¦ ¦длины и ширины тары (L x B). ¦ +----------------------------------------------------------------+
(рекомендуемое)
ПРИМЕНЕНИЕ ТАРЫ ДЛЯ УПАКОВЫВАНИЯ ПРОДУКЦИИ
Таблица Б.1
+------------------------------+----------------------------------+ ¦ Тара ¦ Применение тары ¦ +----+-------+----------+------+-----------------------+----------+ ¦код ¦вмести-¦ толщина ¦испол-¦продукция, относящаяся ¦продукция,¦ ¦тары¦мость, ¦ металла ¦нение ¦ к опасным грузам по ¦не отно- ¦ ¦по ¦дм3 ¦ корпуса ¦тары ¦ ГОСТ 19433 ¦сящаяся ¦ ¦таб-¦ ¦и дна, мм ¦ ¦ ¦к опасным ¦ ¦лице¦ ¦ ¦ ¦ ¦грузам ¦ ¦1 ¦ ¦ ¦ +-----------+-----------+----+-----+ ¦ ¦ ¦ ¦ ¦ жидкие ¦твердые, ¦жид-¦твер-¦ ¦ ¦ ¦ ¦ ¦ ¦порошкооб- ¦кие ¦дые, ¦ ¦ ¦ ¦ ¦ ¦ ¦разные, ¦ ¦по- ¦ ¦ ¦ ¦ ¦ ¦ ¦пастооб- ¦ ¦рош- ¦ ¦ ¦ ¦ ¦ ¦ ¦разные ¦ ¦кооб-¦ ¦ ¦ ¦ ¦ +-----+-----+-----+-----+ ¦раз- ¦ ¦ ¦ ¦ ¦ ¦груп-¦груп-¦груп-¦груп-¦ ¦ные, ¦ ¦ ¦ ¦ ¦ ¦па ¦пы ¦па ¦пы ¦ ¦пас- ¦ ¦ ¦ ¦ ¦ ¦упа- ¦упа- ¦упа- ¦упа- ¦ ¦тооб-¦ ¦ ¦ ¦ ¦ ¦ковки¦ковки¦ковки¦ковки¦ ¦раз- ¦ ¦ ¦ ¦ ¦ ¦I ¦II и ¦I ¦II и ¦ ¦ные ¦ ¦ ¦ ¦ ¦ ¦ ¦III ¦ ¦III ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1,¦От 10 ¦0,35 - 0,5¦Узко- ¦ - ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦3А1,¦до 20 ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3В1 ¦включ. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2,¦От 10 ¦0,35 - 0,5¦Широ- ¦ - ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦3А2,¦до 20 ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3В2 ¦включ. ¦ ¦лая и ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦со ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦съем- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ным ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦верх- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ним ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦дном ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1,¦От 10 ¦0,8 - 1,0 ¦Узко- ¦ + ¦ + ¦ + ¦ + ¦ + ¦ + ¦ ¦3А1,¦до 20 ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3В1 ¦включ. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2,¦От 10 ¦0,8 - 1,0 ¦Широ- ¦ + ¦ + ¦ + ¦ + ¦ + ¦ + ¦ ¦3А2,¦до 20 ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3В2 ¦включ. ¦ ¦лая ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1,¦От 21 ¦ 0,5 ¦Узко- ¦ - ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦3А1,¦до 30 ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3В1 ¦включ. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2,¦От 21 ¦ 0,5 ¦Широ- ¦ - ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦3А2,¦до 30 ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3В2 ¦включ. ¦ ¦лая и ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦со ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦съем- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ным ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦верх- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ним ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦дном ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1,¦От 21 ¦0,8 - 1,0 ¦Узко- ¦ + ¦ + ¦ + ¦ + ¦ + ¦ + ¦ ¦3А1,¦до 30 ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3В1 ¦включ. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2,¦От 21 ¦0,8 - 1,0 ¦Широ- ¦ + ¦ + ¦ + ¦ + ¦ + ¦ + ¦ ¦3А2,¦до 30 ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3В2 ¦включ. ¦ ¦лая ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1,¦От 31 ¦0,5 - 1,0 ¦Узко- ¦ - ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦3А1,¦до 60 ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3В1 ¦включ. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2,¦От 31 ¦0,5 - 1,0 ¦Широ- ¦ - ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦3А2,¦до 60 ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3В2 ¦включ. ¦ ¦лая ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2 ¦От 31 ¦0,5 - 1,0 ¦Со ¦ - ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦ ¦до 60 ¦ ¦съем- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦ным ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦верх- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ним ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦дном ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1,¦От 31 ¦1,2 - 1,5 ¦Узко- ¦ + ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦3А1,¦до 60 ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3В1 ¦включ. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2,¦От 31 ¦1,2 - 1,5 ¦Широ- ¦ + ¦ + ¦ + ¦ + ¦ + ¦ + ¦ ¦3А2,¦до 60 ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3В2 ¦включ. ¦ ¦лая ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1 ¦От 61 ¦0,8 - 1,0 ¦Узко- ¦ - ¦ + ¦ - ¦ - ¦ + ¦ - ¦ ¦ ¦до 100 ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2 ¦От 61 ¦0,8 - 1,0 ¦Широ- ¦ - ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦ ¦до 100 ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦лая ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2 ¦От 61 ¦0,8 - 1,0 ¦Со ¦ - ¦ - ¦ - ¦ + ¦ + ¦ + ¦ ¦ ¦до 100 ¦ ¦съем- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦ным ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦верх- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ним ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦дном ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1 ¦От 61 ¦1,5 - 2,0 ¦Узко- ¦ + ¦ + ¦ - ¦ - ¦ + ¦ - ¦ ¦ ¦до 100 ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2 ¦От 61 ¦1,5 - 2,0 ¦Широ- ¦ + ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦ ¦до 100 ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦лая ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1 ¦От 101 ¦1,0 - 1,5 ¦Узко- ¦ - ¦ + ¦ - ¦ - ¦ + ¦ - ¦ ¦ ¦до 200 ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2 ¦От 101 ¦1,0 - 1,5 ¦Широ- ¦ - ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦ ¦до 200 ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦лая ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2 ¦От 101 ¦1,0 - 1,5 ¦Со ¦ - ¦ - ¦ - ¦ - ¦ - ¦ + ¦ ¦ ¦до 200 ¦ ¦съем- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦ным ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦верх- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ним ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦дном ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1 ¦От 101 ¦2,0 - 3,0 ¦Узко- ¦ + ¦ + ¦ - ¦ - ¦ + ¦ - ¦ ¦ ¦до 200 ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2 ¦От 101 ¦2,0 - 3,0 ¦Широ- ¦ + ¦ + ¦ + ¦ + ¦ + ¦ + ¦ ¦ ¦до 200 ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦лая ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1 ¦От 200 ¦1,5 - 2,0 ¦Узко- ¦ - ¦ + ¦ - ¦ - ¦ + ¦ - ¦ ¦ ¦до 250 ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2 ¦От 200 ¦1,5 - 2,0 ¦Широ- ¦ - ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦ ¦до 250 ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦лая ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1 ¦От 200 ¦3,0 - 4,0 ¦Узко- ¦ + ¦ + ¦ - ¦ - ¦ + ¦ - ¦ ¦ ¦до 250 ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2 ¦От 200 ¦3,0 - 4,0 ¦Широ- ¦ + ¦ + ¦ + ¦ + ¦ + ¦ + ¦ ¦ ¦до 250 ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦лая ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1 ¦Св. 250¦1,8 - 2,0 ¦Узко- ¦ - ¦ + ¦ - ¦ - ¦ + ¦ - ¦ ¦ ¦ ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2 ¦Св. 250¦1,8 - 2,0 ¦Широ- ¦ - ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦ ¦ ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦лая ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1 ¦Св. 250¦3,5 - 5,0 ¦Узко- ¦ + ¦ + ¦ - ¦ - ¦ + ¦ - ¦ ¦ ¦ ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2 ¦Св. 250¦3,5 - 5,0 ¦Широ- ¦ + ¦ + ¦ + ¦ + ¦ + ¦ + ¦ ¦ ¦ ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦лая ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1 ¦От 20 ¦1,2 - 3,0 ¦Узко- ¦ - ¦ + ¦ - ¦ - ¦ + ¦ - ¦ ¦ ¦до 100 ¦ ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2 ¦От 20 ¦1,2 - 3,0 ¦Широ- ¦ - ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦ ¦до 100 ¦ ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. ¦ ¦лая ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А1 ¦Св. 100¦ Не менее ¦Узко- ¦ - ¦ + ¦ - ¦ + ¦ + ¦ - ¦ ¦ ¦ ¦ 3,0 ¦горлая¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦1А2 ¦Св. 100¦ Не менее ¦Широ- ¦ - ¦ + ¦ - ¦ + ¦ + ¦ + ¦ ¦ ¦ ¦ 3,0 ¦когор-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦лая ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------+----------+------+-----+-----+-----+-----+----+-----+ ¦ Примечание. Знак "+" означает, что тара применяется, знак ¦ ¦"-" - не применяется. ¦ +-----------------------------------------------------------------+
(рекомендуемое)
ИСПОЛНЕНИЯ ШВОВ ТАРЫ

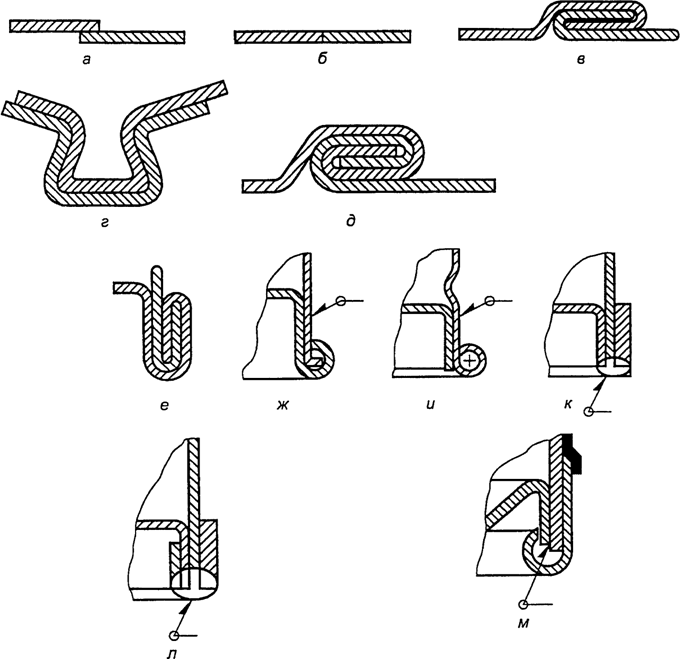

Продольные швы корпуса: а - сварной нахлесточный; б - сварной стыковой; в - одинарный фальцовый; г - двойной штампованный; д - двойной фальцовый Соединение корпуса с доньями: е - закаточный шов; ж, и, к, л, м - сварные швы
Рисунок В.1. Швы корпуса и соединения корпуса с доньями тары
(рекомендуемое)
ГЕРМЕТИЗИРУЮЩИЕ МАТЕРИАЛЫ ДЛЯ ТАРЫ
Таблица Г.1
+-----------------------------------------------+----------------+ ¦ Наименование герметизирующего материала ¦ Назначение ¦ ¦ ¦герметизирующего¦ ¦ ¦ материала ¦ +-----------------------------------------------+----------------+ ¦ Жидкое стекло по ГОСТ 13078 с молотым тальком ¦ Для герметиза- ¦ ¦по ГОСТ 19729 или мелом по ГОСТ 12085 ¦ции фальцовых и ¦ +-----------------------------------------------+закаточных швов ¦ ¦ Шпатлевки по ГОСТ 10277 ¦и крышек ¦ +-----------------------------------------------+ ¦ ¦ Дисперсия поливинилацетатная по ГОСТ 18992 ¦ ¦ +-----------------------------------------------+ ¦ ¦ Латекс синтетический по нормативному документу¦ ¦ +-----------------------------------------------+ ¦ ¦ Паста уплотнительная по нормативному документу¦ ¦ +-----------------------------------------------+----------------+
(рекомендуемое)
ИСПОЛНЕНИЯ ГОРЛОВИН И СЪЕМНЫХ ВЕРХНИХ ДОНЬЕВ ТАРЫ
а
б
в
г
д
е
ж

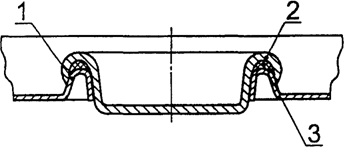

а, в - с вставляющейся крышкой; б, г, д - с крышкой (пробкой) на резьбе; е - с фланцевой крышкой; ж - с откидной крышкой
1 - горловина; 2 - крышка (а, б, в, е); 2 - пробка (г, д, ж); 3 - прокладка; 4 - корпус; 5 - верхнее дно; 6 - внешний концевой обруч; 7 - фланец; 8 - задний кронштейн; 9 - конус; 10 - карабин; 11 - передний кронштейн; 12 - хомутик; 13 - запорная планка; 14 - держатель; 15 - заклепка
Рисунок Д.1. Исполнение горловины тары
а
б
в
г
а, б - крепление стяжным обручем; в - крепление зажимное; г - крепление обжимное
1 - съемное верхнее дно; 2 - корпус; 3 - прокладка; 4 - обруч стяжной
Рисунок Д.2. Исполнения съемных верхних доньев тары
-------------------------------- <*> Съемное верхнее дно настоящего исполнения применяют только для барабанов вместимостью менее 50 дм3.
(рекомендуемое)
МАТЕРИАЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ ТАРЫ
Таблица Е.1
+-------------------+--------------------------------------------------------+ ¦ Тара ¦ Материал, применяемый для изготовления тары ¦ +-----+----+--------+--------------------------+------------------+----------+ ¦вид ¦код ¦основные¦ прокат, сталь ¦ сортамент ¦ марка ¦ ¦тары ¦тары¦ детали +-----------+--------------+-----------+------+материала ¦ ¦ ¦по ¦ тары ¦вид проката¦характеристика¦ вид ¦толщи-¦ ¦ ¦ ¦таб-¦ ¦ ¦ ¦сортамента ¦на ме-¦ ¦ ¦ ¦лице¦ ¦ ¦ ¦ ¦талла,¦ ¦ ¦ ¦1 ¦ ¦ ¦ ¦ ¦мм ¦ ¦ +-----+----+--------+-----------+--------------+-----------+------+----------+ ¦ Ба- ¦1А1,¦ Корпус,¦ Прокат по ¦ Группы ¦По ¦По ¦08кп, ¦ ¦ра- ¦1А2 ¦донья, ¦ГОСТ 16523 ¦прочности: ¦ГОСТ 19904,¦Прило-¦08пс, 08, ¦ ¦баны ¦ ¦крышка, ¦ ¦К260В, К270В, ¦ГОСТ 19903 ¦жению ¦10кп, ¦ ¦ ¦ ¦накладки¦ ¦К310В, К330В, ¦ ¦Б ¦10пс, 10, ¦ ¦ ¦ ¦для ¦ ¦К350В, ОК300В,¦ ¦ ¦15кп, ¦ ¦ ¦ ¦креп- ¦ ¦ОК360. ¦ ¦ ¦15пс, 15, ¦ ¦ ¦ ¦ления ¦ ¦ Категории ¦ ¦ ¦20кп, ¦ ¦ ¦ ¦ручек ¦ ¦нормируемых ¦ ¦ ¦20пс, 20 ¦ ¦ ¦ ¦ ¦ ¦характеристик ¦ ¦ ¦по ¦ ¦ ¦ ¦ ¦ ¦1 - 6. Отделка¦ ¦ ¦ГОСТ 1050;¦ ¦ ¦ ¦ ¦ ¦поверхности - ¦ ¦ ¦Ст2кп, ¦ ¦ ¦ ¦ ¦ ¦обычная. ¦ ¦ ¦Ст2пс, ¦ ¦ ¦ ¦ ¦ ¦Вытяжка - ¦ ¦ ¦Ст3кп, ¦ ¦ ¦ ¦ ¦ ¦нормальная ¦ ¦ ¦Ст3пс по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 380 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Корпус,¦ Прокат по ¦ Категории ¦По ¦По ¦08кп, 08пс¦ ¦ ¦1А2 ¦донья, ¦ГОСТ 9045 ¦1 - 5. ¦ГОСТ 19904 ¦Прило-¦по ¦ ¦ ¦ ¦крышка, ¦ ¦ Вытяжка: ¦ ¦жению ¦ГОСТ 9045 ¦ ¦ ¦ ¦накладки¦ ¦ВОСВ, ОСВ, СВ,¦ ¦Б ¦ ¦ ¦ ¦ ¦для ¦ ¦ВГ. ¦ ¦ ¦ ¦ ¦ ¦ ¦крепле- ¦ ¦ Качество от- ¦ ¦ ¦ ¦ ¦ ¦ ¦ния ¦ ¦делки поверх- ¦ ¦ ¦ ¦ ¦ ¦ ¦ручек ¦ ¦ности: I - III¦ ¦ ¦ ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Корпус,¦ Оцинко- ¦ Для холодной ¦ - ¦По ¦08пс, ¦ ¦ ¦1А2 ¦донья, ¦ванная ¦штамповки ¦ ¦Прило-¦08кп, 10кп¦ ¦ ¦ ¦крышка, ¦сталь по ¦(ХШ). ¦ ¦жению ¦по ¦ ¦ ¦ ¦накладки¦ГОСТ 14918 ¦ Вытяжка - ¦ ¦Б ¦ГОСТ 1050,¦ ¦ ¦ ¦для ¦ ¦нормальная ¦ ¦ ¦ГОСТ 9045 ¦ ¦ ¦ ¦креп- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ления ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ручек ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Донья, ¦ Лента ¦ Вытяжка: Г, ¦По ГОСТ ¦По ¦08кп по ¦ ¦ ¦1А2 ¦крышки ¦резаная по ¦ВГ. ¦19904 ¦Прило-¦ГОСТ 1050 ¦ ¦ ¦ ¦ ¦ГОСТ 19851 ¦ Повышенная ¦ ¦жению ¦ ¦ ¦ ¦ ¦ ¦ ¦точность. ¦ ¦Б ¦ ¦ ¦ ¦ ¦ ¦ ¦ Группы ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦прочности ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦по ГОСТ 16523 ¦ ¦ ¦ ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Наклад-¦ Лента по ¦ Контроль мик-¦ - ¦0,50; ¦08кп, 08пс¦ ¦ ¦1А2 ¦ки для ¦ГОСТ 503 ¦роструктуры: ¦ ¦0,65; ¦по ¦ ¦ ¦ ¦крепле- ¦ ¦особо мягкая, ¦ ¦0,70 ¦ГОСТ 9045 ¦ ¦ ¦ ¦ния ¦ ¦нормальной ¦ ¦ ¦ ¦ ¦ ¦ ¦ручек ¦ ¦точности, вто-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦рой и третьей ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦группы, обрез-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ная кромка, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦повышенного ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦качества ¦ ¦ ¦ ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Ручки ¦ Проволока ¦ Углеродистая ¦ - ¦Диа- ¦08кп, 10, ¦ ¦ ¦1А2 ¦ ¦по ¦сталь ¦ ¦метр ¦10кп, 15, ¦ ¦ ¦ ¦ ¦ГОСТ 17305 ¦ ¦ ¦3 - 5 ¦20 по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 1050 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Ручки ¦ Проволока ¦ Оцинкованная ¦ - ¦Диа- ¦ - ¦ ¦ ¦1А2 ¦ ¦по ¦I класса. ¦ ¦метр ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 3282 ¦ Технически ¦ ¦3,6 - ¦ ¦ ¦ ¦ ¦ ¦ ¦необработанная¦ ¦ 4,0 ¦ ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Прок- ¦ - ¦ - ¦ - ¦ - ¦Пластины ¦ ¦ ¦1А2 ¦ладка ¦ ¦ ¦ ¦ ¦резиновые ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ТМКЩ, МБС ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦средней ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦или мягкой¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦степени ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦твердости ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 7338 ¦ +-----+----+--------+-----------+--------------+-----------+------+----------+ ¦ Боч-¦1А1,¦ Корпус,¦ ГОСТ 16523¦ Группы ¦ГОСТ 19904,¦По ¦08кп, 10кп¦ ¦ки ¦1А2 ¦донья ¦ ¦прочности: ¦ГОСТ 19903 ¦Прило-¦по ¦ ¦ ¦ ¦ ¦ ¦К260В, К270В, ¦ ¦жению ¦ГОСТ 1050;¦ ¦ ¦ ¦ ¦ ¦ОК300В, ¦ ¦Б ¦Ст2кп, ¦ ¦ ¦ ¦ ¦ ¦ОК360В, ¦ ¦ ¦Ст2пс, ¦ ¦ ¦ ¦ ¦ ¦ОК400В. ¦ ¦ ¦Ст2сп, ¦ ¦ ¦ ¦ ¦ ¦ Категории ¦ ¦ ¦Ст3кп, ¦ ¦ ¦ ¦ ¦ ¦1 - 6. ¦ ¦ ¦Ст3пс, ¦ ¦ ¦ ¦ ¦ ¦ Отделка ¦ ¦ ¦Ст3сп по ¦ ¦ ¦ ¦ ¦ ¦поверхности - ¦ ¦ ¦ГОСТ 380; ¦ ¦ ¦ ¦ ¦ ¦обычная. ¦ ¦ ¦для оцин- ¦ ¦ ¦ ¦ ¦ ¦ Вытяжка - ¦ ¦ ¦кованных ¦ ¦ ¦ ¦ ¦ ¦нормальная ¦ ¦ ¦бочек ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Ст2кп по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 380 ¦ +-----+----+--------+-----------+--------------+-----------+------+----------+ ¦ Ба- ¦1А1,¦ Корпус,¦ ГОСТ 5582,¦ Термически ¦ - ¦По ¦12Х18Н10Т,¦ ¦раба-¦1А2,¦донья ¦ГОСТ 5632 ¦обработанная, ¦ ¦Прило-¦08Х18Н10Т ¦ ¦ны, ¦3А1,¦ ¦ ¦травленная ¦ ¦жению ¦по ¦ ¦боч- ¦3А2 ¦ ¦ ¦ ¦ ¦Б ¦ГОСТ 5632 ¦ ¦ки, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦фля- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ги, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ка- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦нист-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ры ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----+----+--------+-----------+--------------+-----------+------+----------+ ¦ Боч-¦1В1,¦ Корпус,¦ ГОСТ 21631¦ - ¦ - ¦По ¦А0М, А5М, ¦ ¦ки ¦1В2 ¦донья, ¦ ¦ ¦ ¦Прило-¦А6М, АД1М,¦ ¦ ¦ ¦крышки ¦ ¦ ¦ ¦жению ¦АД0М, АМцМ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Б ¦ ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Горло- ¦ ГОСТ 16523¦ - ¦ГОСТ 19904,¦ - ¦08кп, 10кп¦ ¦ ¦1А2 ¦вины, ¦ ¦ ¦ГОСТ 19903,¦ ¦по ¦ ¦ ¦ ¦пробки ¦ ¦ ¦ГОСТ 103 ¦ ¦ГОСТ 1050;¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Ст2пс, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Ст2сп, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Ст3пс, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Ст3сп по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 380 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Горло- ¦ ГОСТ 8479 ¦ Группа I ¦ - ¦ - ¦Ст2пс, ¦ ¦ ¦1А2 ¦вины, ¦ ¦ ¦ ¦ ¦Ст2сп, ¦ ¦ ¦ ¦пробки ¦ ¦ ¦ ¦ ¦Ст3пс, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Ст3сп по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 380 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Пробки,¦ ГОСТ 1412,¦ Отливки ¦ - ¦ - ¦СЧ15, ¦ ¦ ¦1А2 ¦колпаки ¦ГОСТ 7293 ¦чугуна ¦ ¦ ¦СЧ18, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦СЧ20, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦СЧ21, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦СЧ24, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦СЧ25, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦СЧ30, СЧ35¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 1412;¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ВЧ35, ВЧ45¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 7293 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Горло- ¦ ГОСТ 535 ¦ Категории ¦ - ¦ - ¦Ст3пс, ¦ ¦ ¦1А2 ¦вины, ¦ ¦1 - 5 ¦ ¦ ¦Ст3сп по ¦ ¦ ¦ ¦пробки ¦ ¦ ¦ ¦ ¦ГОСТ 380 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Горло- ¦ ГОСТ 977 ¦ Конструкцион-¦ - ¦ - ¦15Л по ¦ ¦ ¦1А2 ¦вины, ¦ ¦ная ¦ ¦ ¦ГОСТ 977 ¦ ¦ ¦ ¦пробки ¦ ¦нелегированная¦ ¦ ¦ ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Горло- ¦ ГОСТ 7350 ¦ Термически ¦ - ¦ - ¦12Х18Н9Т, ¦ ¦ ¦1А2 ¦вины, ¦ ¦обработанная ¦ ¦ ¦12Х18Н10Т,¦ ¦ ¦ ¦пробки ¦ ¦ ¦ ¦ ¦08Х18Н10Т ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 7350 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Пробки ¦ ГОСТ 5949 ¦ Термически ¦ - ¦ - ¦12Х17, ¦ ¦ ¦1А2 ¦ ¦ ¦обработанная ¦ ¦ ¦08Х17Т по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 5949 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1В1,¦ Горло- ¦ ГОСТ 11070¦ Чушки ¦ - ¦ - ¦А0, А5, ¦ ¦ ¦1В2 ¦вины, ¦ ¦ ¦ ¦ ¦А6 по ¦ ¦ ¦ ¦пробки ¦ ¦ ¦ ¦ ¦ГОСТ 11069¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1В1,¦ Горло- ¦ ГОСТ 1583 ¦ Чушки ¦ - ¦ - ¦АК7 по ¦ ¦ ¦1В2 ¦вины, ¦ ¦ ¦ ¦ ¦ГОСТ 1583 ¦ ¦ ¦ ¦пробки ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Обручи ¦ ГОСТ 16523¦ Отделка ¦ГОСТ 19903,¦1,5 - ¦Ст1, Ст2, ¦ ¦ ¦1А2 ¦катания,¦ ¦поверхности - ¦ГОСТ 19904,¦ 2,0 ¦Ст3 (всех ¦ ¦ ¦ ¦концевые¦ ¦обычная. ¦ГОСТ 103 ¦ ¦степеней ¦ ¦ ¦ ¦и стяж- ¦ ¦ Вытяжка - ¦ ¦ ¦раскисле- ¦ ¦ ¦ ¦ные ¦ ¦нормальная ¦ ¦ ¦ния) по ¦ ¦ ¦ ¦обручи ¦ ¦ ¦ ¦ ¦ГОСТ 380 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Обручи ¦ Лента по ¦ Нормальной ¦ - ¦ - ¦08пс, 10пс¦ ¦ ¦1А2 ¦катания,¦ГОСТ 503, ¦точности, на- ¦ ¦ ¦по ¦ ¦ ¦ ¦концевые¦ГОСТ 6009 ¦гартованная ¦ ¦ ¦ГОСТ 1050;¦ ¦ ¦ ¦и ¦ ¦или полунагар-¦ ¦ ¦Ст2кп, ¦ ¦ ¦ ¦стяжные ¦ ¦тованная ¦ ¦ ¦Ст2сп, ¦ ¦ ¦ ¦обручи ¦ ¦ ¦ ¦ ¦Ст2пс, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Ст3кп, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Ст3сп, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Ст3пс по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 380 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1В1,¦ Обручи ¦ ГОСТ 503 ¦ Нагартованная¦ - ¦ - ¦08кп, ¦ ¦ ¦1В2 ¦катания,¦ ¦или полуна- ¦ ¦ ¦08пс, ¦ ¦ ¦ ¦концевые¦ ¦гартованная, ¦ ¦ ¦08сп, ¦ ¦ ¦ ¦обручи ¦ ¦необрезная ¦ ¦ ¦10кп, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦10пс, 10сп¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 1050 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1В1,¦ Обручи ¦ ГОСТ 6009 ¦ - ¦ - ¦ - ¦Ст2кп, ¦ ¦ ¦1В2 ¦катания,¦ ¦ ¦ ¦ ¦Ст2сп, ¦ ¦ ¦ ¦концевые¦ ¦ ¦ ¦ ¦Ст2пс, ¦ ¦ ¦ ¦обручи ¦ ¦ ¦ ¦ ¦Ст3кп, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Ст3пс, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Ст3сп по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 380 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1В1,¦ Обручи ¦ - ¦ - ¦ГОСТ 19904,¦ - ¦Ст2кп, ¦ ¦ ¦1В2 ¦катания,¦ ¦ ¦ГОСТ 19903 ¦ ¦Ст2сп, ¦ ¦ ¦ ¦концевые¦ ¦ ¦ ¦ ¦Ст2пс, ¦ ¦ ¦ ¦обручи ¦ ¦ ¦ ¦ ¦Ст3кп, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Ст3пс, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Ст3сп по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 380 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А1,¦ Про- ¦ - ¦ - ¦ - ¦ - ¦Пластины ¦ ¦ ¦1А2 ¦кладки ¦ ¦ ¦ ¦ ¦резиновые ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦МБС, ТМКЩ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦мягкой или¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦средней ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦степени ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦твердости ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦по ГОСТ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦7338. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Фторопласт¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦по ГОСТ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦10007. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Паронит по¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 481 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1В1,¦ Про- ¦ - ¦ - ¦ - ¦ - ¦Пластины ¦ ¦ ¦1В2 ¦кладки ¦ ¦ ¦ ¦ ¦резиновые ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦МБС, ТМКЩ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦мягкой или¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦средней ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦степени ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦твердости ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 7338 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦или фор- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦мованные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦на основе ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦эмульсион-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ного поли-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦винилхло- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦рида по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 14039¦ +-----+----+--------+-----------+--------------+-----------+------+----------+ ¦ Фля-¦1А2,¦ Корпус,¦ ГОСТ 16523¦ Группы ¦ГОСТ 19904,¦По ¦08кп, ¦ ¦ги, ¦3А1,¦дно, ¦ ¦прочности: ¦ГОСТ 19903 ¦Прило-¦08пс, 08, ¦ ¦ка- ¦3А2 ¦горлови-¦ ¦К260В, К270В, ¦ ¦жению ¦10кп, ¦ ¦нист-¦ ¦на, ¦ ¦К310В, К330В, ¦ ¦Б ¦10пс, 10, ¦ ¦ры ¦ ¦конус, ¦ ¦ОК300В, ¦ ¦ ¦15кп, ¦ ¦ ¦ ¦крышка, ¦ ¦ОК360В. ¦ ¦ ¦15пс, 15 ¦ ¦ ¦ ¦ручки ¦ ¦ Категории ¦ ¦ ¦по ¦ ¦ ¦ ¦ ¦ ¦1 - 6. ¦ ¦ ¦ГОСТ 1050;¦ ¦ ¦ ¦ ¦ ¦ Вытяжка - ¦ ¦ ¦Ст2кп, ¦ ¦ ¦ ¦ ¦ ¦нормальная или¦ ¦ ¦Ст2пс, ¦ ¦ ¦ ¦ ¦ ¦глубокая. ¦ ¦ ¦Ст2сп, ¦ ¦ ¦ ¦ ¦ ¦ Отделка - ¦ ¦ ¦Ст3кп, ¦ ¦ ¦ ¦ ¦ ¦обычная или ¦ ¦ ¦Ст3пс, ¦ ¦ ¦ ¦ ¦ ¦повышенная ¦ ¦ ¦Ст3сп по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 380 ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1А2,¦ Про- ¦ - ¦ - ¦ - ¦ - ¦Пластины ¦ ¦ ¦3А1,¦кладка ¦ ¦ ¦ ¦ ¦резиновые ¦ ¦ ¦3А2,¦ ¦ ¦ ¦ ¦ ¦МБС, ТМЩК ¦ ¦ ¦1В2,¦ ¦ ¦ ¦ ¦ ¦мягкой или¦ ¦ ¦3В1,¦ ¦ ¦ ¦ ¦ ¦средней ¦ ¦ ¦3В2 ¦ ¦ ¦ ¦ ¦ ¦степеней ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦твердости ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 7338.¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Пищевая ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦резина по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 17133¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦или дру- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦гому нор- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦мативному ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦документу ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦1В2,¦ Корпус,¦ ГОСТ 21631¦ - ¦ - ¦По ¦А7, А6, ¦ ¦ ¦3В1,¦донья, ¦ ¦ ¦ ¦Прило-¦А5, А0, ¦ ¦ ¦3В2 ¦горлови-¦ ¦ ¦ ¦жению ¦АД0, АД1, ¦ ¦ ¦ ¦на, ¦ ¦ ¦ ¦Б ¦АД00, АД ¦ ¦ ¦ ¦крышка, +-----------+ ¦ ¦ +----------+ ¦ ¦ ¦ручка ¦ ГОСТ 13726¦ ¦ ¦ ¦А7, А6, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦А5, А0 ¦ ¦ ¦ +--------+-----------+--------------+-----------+------+----------+ ¦ ¦ ¦ Крышка ¦ ГОСТ 21631¦ Нагартованная¦ - ¦ - ¦А7, А6, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦А5, А0, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦АД0, АД1, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦АД00, АД ¦ ¦ ¦ ¦ +-----------+--------------+-----------+------+----------+ ¦ ¦ ¦ ¦ ГОСТ 13726¦ - ¦ - ¦ - ¦А7Н, А6Н, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦А5Н, А0Н, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦АД0Н, АД1Н¦ +-----+----+--------+-----------+--------------+-----------+------+----------+ ¦ Ка- ¦3А1,¦ Корпус,¦ ГОСТ 9045 ¦ Отделка - ¦ - ¦ - ¦08кп по ¦ ¦нист-¦3А2 ¦донья, ¦ ¦повышенная. ¦ ¦ ¦ГОСТ 9045 ¦ ¦ры ¦ ¦горлови-¦ ¦ Вытяжка - ¦ ¦ ¦ ¦ ¦ ¦ ¦на, ¦ ¦весьма ¦ ¦ ¦ ¦ ¦ ¦ ¦крышка, ¦ ¦глубокая ¦ ¦ ¦ ¦ ¦ ¦ ¦ручка ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+--------+-----------+--------------+-----------+------+----------+ ¦ ¦3А1,¦ Ручки ¦ ГОСТ 792 ¦ Оцинкованная ¦ - ¦Диа- ¦ - ¦ ¦ ¦3А2 ¦ ¦ ¦ ¦ ¦метр ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦4,0 мм¦ ¦ +-----+----+--------+-----------+--------------+-----------+------+----------+
(рекомендуемое)
МАТЕРИАЛЫ ДЛЯ НЕМЕТАЛЛИЧЕСКИХ ПОКРЫТИЙ ТАРЫ
Таблица Ж.1
Внутренние и наружные защитные неметаллические покрытия для тары
+------------------+---------------------------------------------+ ¦ Вид покрытия ¦ Материал, применяемый для покрытий тары ¦ +------------------+---------------------------------------------+ ¦ Внутренняя ¦ Лак ЭП-155 по нормативному документу ¦ ¦поверхность тары +---------------------------------------------+ ¦ ¦ Эмаль ЭФ-7106 по нормативному документу ¦ +------------------+---------------------------------------------+ ¦ Наружная ¦ Эмаль МЛ-12 по ГОСТ 9754 ¦ ¦поверхность тары +---------------------------------------------+ ¦ ¦ Эмаль ГФ-163 по ГОСТ 5971 ¦ ¦ +---------------------------------------------+ ¦ ¦ Эмаль ПФ-165 по ГОСТ 5971 ¦ ¦ +---------------------------------------------+ ¦ ¦ Эмаль МЛ-1156 по ГОСТ 5971 ¦ ¦ +---------------------------------------------+ ¦ ¦ Лак БТ-99 по ГОСТ 8017 ¦ ¦ +---------------------------------------------+ ¦ ¦ Эмаль ПФ-115 по ГОСТ 6465 ¦ ¦ +---------------------------------------------+ ¦ ¦ Эмаль НЦ-132 по ГОСТ 6631 ¦ ¦ +---------------------------------------------+ ¦ ¦ Эмаль ГФ-1426 по ГОСТ 6745 ¦ ¦ +---------------------------------------------+ ¦ ¦ Эмаль ХВ-785 по ГОСТ 7313 ¦ ¦ +---------------------------------------------+ ¦ ¦ Эмали МЧ-145 по ГОСТ 23760 ¦ ¦ +---------------------------------------------+ ¦ ¦ Эмаль МС-17 по нормативному документу ¦ ¦ +---------------------------------------------+ ¦ ¦ Лак БТ-577 по ГОСТ 5631 ¦ ¦ +---------------------------------------------+ ¦ ¦ Грунтовка ХС-059 по ГОСТ 23494 ¦ ¦ +---------------------------------------------+ ¦ ¦ Грунтовка ФЛ-03К по ГОСТ 9109 ¦ ¦ +---------------------------------------------+ ¦ ¦ Краска МА-011 по нормативному документу ¦ +------------------+---------------------------------------------+
(рекомендуемое)
ЗНАЧЕНИЯ УРОВНЯ НЕСООТВЕТСТВИЙ, РИСКА ПОТРЕБИТЕЛЯ И ПРАВИЛА ПЕРЕКЛЮЧЕНИЯ С ОДНОГО ПЛАНА СХЕМЫ СТАТИСТИЧЕСКОГО ПРИЕМОЧНОГО КОНТРОЛЯ ПОСТАВЩИКА НА ДРУГОЙ
Таблица И.1
Значения уровня несоответствий NQL
+-------------+----------------+---------------------------------+ ¦Вид дефектов ¦ Показатель ¦ Уровень несоответствий NQL ¦ ¦ ¦ качества +-----------------+---------------+ ¦ ¦ по таблице 8 ¦процент несоот- ¦число несоот- ¦ ¦ ¦ ¦ветствующих еди- ¦ветствий на ¦ ¦ ¦ ¦ниц тары в партии¦100 единиц тары¦ +-------------+----------------+-----------------+---------------+ ¦Критические ¦7, 9, 10, 24 ¦ 1,0 ¦ 2,5 ¦ +-------------+----------------+-----------------+---------------+ ¦Значительные ¦3 - 6, 8, ¦ 2,5 ¦ 6,5 ¦ ¦ ¦11 - 14, 17 - 20¦ ¦ ¦ +-------------+----------------+-----------------+---------------+ ¦Малозначи- ¦1, 2, 15, 16, ¦ 6,5 ¦ 10 ¦ ¦тельные ¦21 - 23 ¦ ¦ ¦ +-------------+----------------+-----------------+---------------+
Таблица И.2
Значения риска потребителя в зависимости от степени доверия к поставщику
+----------------------------------------------------+-----------+ ¦ Степень доверия ¦Нормативное¦ ¦ ¦ значение ¦ ¦ ¦ риска ¦ ¦ ¦потребителя¦ ¦ ¦ бета ¦ ¦ ¦ 0 ¦ +----------------------------------------------------+-----------+ ¦ Т1 - требование сплошного контроля тары перед ¦ 0 ¦ ¦поставкой потребителю ¦ ¦ +----------------------------------------------------+-----------+ ¦ Т2 - отсутствие надежной информации о возможностях ¦ 0,1 ¦ ¦поставщика обеспечить требуемое качество или ¦ ¦ ¦информация о низком качестве его поставок, ¦ ¦ ¦отрицательные отзывы других потребителей ¦ ¦ +----------------------------------------------------+-----------+ ¦ Т3 - отсутствие сертификата на тару и систему ¦ 0,25 ¦ ¦обеспечения качества, отсутствие собственного опыта ¦ ¦ ¦заказов у данного поставщика, отсутствие процедур ¦ ¦ ¦статистического управления технологическими процес- ¦ ¦ ¦сами, но при учете косвенной положительной информа- ¦ ¦ ¦ции от других потребителей или обществ потребителей ¦ ¦ +----------------------------------------------------+-----------+ ¦ Т4 - отсутствие у поставщика сертификата на систему¦ 0,5 ¦ ¦обеспечения качества, но при наличии сертификата на ¦ ¦ ¦тару и продолжительного периода поставок продукции ¦ ¦ ¦удовлетворительного качества, положительная оценка ¦ ¦ ¦системы качества самим потребителем, внедрение ¦ ¦ ¦статистического управления технологическими ¦ ¦ ¦процессами на отдельных этапах производства ¦ ¦ +----------------------------------------------------+-----------+ ¦ Т5 - наличие сертификата на систему обеспечения ¦ 0,75 ¦ ¦качества по ГОСТ 40.9003, применение поставщиком ¦ ¦ ¦процедур статистического управления технологическими¦ ¦ ¦процессами, долговременные поставки ¦ ¦ ¦высококачественной тары и т.д. ¦ ¦ +----------------------------------------------------+-----------+ ¦ Т6 - наличие у поставщика сертификата на систему ¦ 0,9 ¦ ¦обеспечения качества по ГОСТ 40.9001 или ¦ ¦ ¦ГОСТ 40.9002, применение поставщиком процедур ¦ ¦ ¦статистического управления технологическими ¦ ¦ ¦процессами, положительный опыт собственных заказов ¦ ¦ ¦у данного поставщика и т.п. ¦ ¦ +----------------------------------------------------+-----------+ ¦ Т7 - наличие у поставщика сертификата на систему ¦ 1,0 <*> ¦ ¦обеспечения качества по ГОСТ 40.9001, сертификата ¦ ¦ ¦на производство, сертификата на тару, гигиенического¦ ¦ ¦сертификата безопасности на материалы, из которых ¦ ¦ ¦изготовлена тара, покрытия, герметизирующие ¦ ¦ ¦уплотнители, пробки и другие съемные детали тары, ¦ ¦ ¦безупречная репутация поставщика, применение ¦ ¦ ¦поставщиком процедур статистического регулирования ¦ ¦ ¦технологических процессов, длительный период ¦ ¦ ¦поставки тары без претензии и т.п. ¦ ¦ +----------------------------------------------------+-----------+ ¦ <*> Поставка готовой продукции без контроля поставщика. ¦ +----------------------------------------------------------------+
Таблица И.3
Правила переключения с одного плана схемы статистического приемочного контроля поставщика на другой
+-------+--------------------------------------------------------+ ¦Степень¦ Правила переключения ¦ ¦доверия+-----------------------------+--------------------------+ ¦ ¦ с нормального контроля ¦ с ослабленного ¦ ¦ ¦ на ослабленный контроль в ¦ на нормальный контроль в ¦ ¦ ¦случае приемки подряд партий ¦ случае отклонения партий ¦ +-------+-----------------------------+--------------------------+ ¦ Т2 ¦ 2 ¦ 2 из 5 ¦ ¦ Т3 ¦ 2 ¦ 2 из 5 ¦ ¦ Т4 ¦ 3 ¦ 2 из 5 ¦ ¦ Т5 ¦ 4 ¦ 2 из 5 ¦ ¦ Т6 ¦ 5 ¦ 2 из 5 ¦ +-------+-----------------------------+--------------------------+ ¦ Примечание. Переход с ослабленного на нормальный контроль¦ ¦осуществляется при отклонении любых двух партий из пяти партий,¦ ¦последовательно (подряд) поступающих на контроль, т.е. если¦ ¦между двумя отклоненными партиями - менее трех партий, принятых¦ ¦подряд. ¦ +----------------------------------------------------------------+
(обязательное)
ДОПУСТИМЫЕ ПЛАНЫ И СХЕМЫ КОНТРОЛЯ
Таблица К.1
Допустимые одноступенчатые планы контроля поставщика для процента несоответствующих единиц тары в зависимости от уровня несоответствий и степени доверия
+-------+------+---------------------------------+----------------------------------+--------------------------------+------------------------------+ ¦ Объем ¦Интер-¦ NQL 1% ¦ NQL 2,5% ¦ NQL 4% ¦ NQL 6,5% ¦ ¦партии,¦вал ¦ ¦ ¦ ¦ ¦ ¦ шт. ¦уров- ¦ ¦ ¦ ¦ ¦ ¦ ¦ней +-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦несо- ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ ¦ ¦ответ-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ствий,¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦% ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------+------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦До 25 ¦0,0 - ¦ - ¦ - ¦0/13 ¦ 0/7 ¦ 0/3 ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ 0/13 ¦ 0/8 ¦0/4 ¦0/2 ¦ ¦включ. ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,10 -¦ - ¦ - ¦0/13 ¦ 0/7 ¦ 0/3 ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ 0/13 ¦ 0/8 ¦0/4 ¦0/2 ¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,15 -¦ - ¦ - ¦0/13 ¦ 0/7 ¦ 0/3 ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ 0/13 ¦ 0/8 ¦0/4 ¦0/2 ¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,25 -¦ - ¦ - ¦0/13 ¦ 0/7 ¦ 0/3 ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ 0/13 ¦ 0/8 ¦0/4 ¦0/2 ¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,40 -¦ - ¦ - ¦0/13 ¦ 0/7 ¦ 0/3 ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ 0/13 ¦ 0/8 ¦0/4 ¦0/2 ¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,65 -¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ 0/13 ¦ 0/8 ¦0/4 ¦0/2 ¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ 0/13 ¦ 0/8 ¦0/4 ¦0/2 ¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ 0/13 ¦ 0/7 ¦0/3 ¦ - ¦ 0/13 ¦ 0/8 ¦0/4 ¦0/2 ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦1/13¦1/9 ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------+------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦От 26 ¦0,0 - ¦ - ¦ - ¦0/26 ¦0/13 ¦ 0/6 ¦ - ¦ - ¦ 0/20 ¦ 0/10 ¦0/4 ¦ - ¦ 0/25 ¦ 0/15 ¦ 0/7 ¦0/3 ¦ 0/25 ¦ 0/17 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦до 50 ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,10 -¦ - ¦ - ¦0/26 ¦0/13 ¦ 0/6 ¦ - ¦ - ¦ 0/20 ¦ 0/10 ¦0/4 ¦ - ¦ 0/25 ¦ 0/15 ¦ 0/7 ¦0/3 ¦ 0/25 ¦ 0/17 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,15 -¦ - ¦ - ¦0/26 ¦0/13 ¦ 0/6 ¦ - ¦ - ¦ 0/20 ¦ 0/10 ¦0/4 ¦ - ¦ 0/25 ¦ 0/15 ¦ 0/7 ¦0/3 ¦ 0/25 ¦ 0/17 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,25 -¦ - ¦ - ¦0/26 ¦0/13 ¦ 0/6 ¦ - ¦ - ¦ 0/20 ¦ 0/10 ¦0/4 ¦ - ¦ 0/25 ¦ 0/15 ¦ 0/7 ¦0/3 ¦ 0/25 ¦ 0/17 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,40 -¦ - ¦ - ¦0/26 ¦0/13 ¦ 0/6 ¦ - ¦ - ¦ 0/20 ¦ 0/10 ¦0/4 ¦ - ¦ 0/25 ¦ 0/15 ¦ 0/7 ¦0/3 ¦ 0/25 ¦ 0/17 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,65 -¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ 0/20 ¦ 0/10 ¦0/4 ¦ - ¦ 0/25 ¦ 0/15 ¦ 0/7 ¦0/3 ¦ 0/25 ¦ 0/17 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ 0/20 ¦ 0/10 ¦0/4 ¦ - ¦ 0/25 ¦ 0/15 ¦ 0/7 ¦0/3 ¦ 0/25 ¦ 0/17 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦1/26 ¦1/17¦ - ¦ - ¦ 1/23 ¦1/16¦0/2 ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦1/10¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------+------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦От 51 ¦0,0 - ¦ - ¦ - ¦0/45 ¦0/23 ¦ 0/9 ¦ - ¦ 0/40 ¦ 0/24 ¦ 0/11 ¦0/5 ¦ 0/40 ¦ 0/28 ¦ 0/16 ¦ 0/7 ¦0/3 ¦ 0/28 ¦ 0/19 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦до 90 ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,10 -¦ - ¦ - ¦0/45 ¦0/23 ¦ 0/9 ¦ - ¦ 0/40 ¦ 0/24 ¦ 0/11 ¦0/5 ¦ 0/40 ¦ 0/28 ¦ 0/16 ¦ 0/7 ¦0/3 ¦ 0/28 ¦ 0/19 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,15 -¦ - ¦ - ¦0/45 ¦0/23 ¦ 0/9 ¦ - ¦ 0/40 ¦ 0/24 ¦ 0/11 ¦0/5 ¦ 0/40 ¦ 0/28 ¦ 0/16 ¦ 0/7 ¦0/3 ¦ 0/28 ¦ 0/19 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,25 -¦ - ¦ - ¦0/45 ¦0/23 ¦ 0/9 ¦ - ¦ 0/40 ¦ 0/24 ¦ 0/11 ¦0/5 ¦ 0/40 ¦ 0/28 ¦ 0/16 ¦ 0/7 ¦0/3 ¦ 0/28 ¦ 0/19 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,40 -¦ - ¦ - ¦0/45 ¦0/23 ¦ 0/9 ¦ - ¦ 0/40 ¦ 0/24 ¦ 0/11 ¦0/5 ¦ 0/40 ¦ 0/28 ¦ 0/16 ¦ 0/7 ¦0/3 ¦ 0/28 ¦ 0/19 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,65 -¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ 0/40 ¦ 0/24 ¦ 0/11 ¦0/5 ¦ 0/40 ¦ 0/28 ¦ 0/16 ¦ 0/7 ¦0/3 ¦ 0/28 ¦ 0/19 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ 1/41 ¦1/26¦ - ¦ 1/51 ¦ 1/38 ¦1/25 ¦0/3 ¦ 1/46 ¦ 1/35 ¦ 1/24 ¦1/15¦0/2 ¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦2/48 ¦1/15¦ - ¦ 2/50 ¦ 2/39 ¦1/15¦0/2 ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦2/29¦1/9 ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------+------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦От 91 ¦0,0 - ¦ - ¦ 0/75 ¦0/51 ¦0/26 ¦0/11 ¦ 0/65 ¦ 0/44 ¦ 0/25 ¦ 0/11 ¦0/5 ¦ 0/48 ¦ 0/31 ¦ 0/17 ¦ 0/7 ¦0/3 ¦ 0/31 ¦ 0/20 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦до 150 ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,10 -¦ - ¦ 0/75 ¦0/51 ¦0/26 ¦0/11 ¦ 0/65 ¦ 0/44 ¦ 0/25 ¦ 0/11 ¦0/5 ¦ 0/48 ¦ 0/31 ¦ 0/17 ¦ 0/7 ¦0/3 ¦ 0/31 ¦ 0/20 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,15 -¦ - ¦ 0/75 ¦0/51 ¦0/26 ¦0/11 ¦ 0/65 ¦ 0/44 ¦ 0/25 ¦ 0/11 ¦0/5 ¦ 0/48 ¦ 0/31 ¦ 0/17 ¦ 0/7 ¦0/3 ¦ 0/31 ¦ 0/20 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,25 -¦ - ¦ 0/75 ¦0/51 ¦0/26 ¦0/11 ¦ 0/65 ¦ 0/44 ¦ 0/25 ¦ 0/11 ¦0/5 ¦ 0/48 ¦ 0/31 ¦ 0/17 ¦ 0/7 ¦0/3 ¦ 0/31 ¦ 0/20 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,40 -¦ - ¦ 0/75 ¦0/51 ¦0/26 ¦0/11 ¦ 0/65 ¦ 0/44 ¦ 0/25 ¦ 0/11 ¦0/5 ¦ 0/48 ¦ 0/31 ¦ 0/17 ¦ 0/7 ¦0/3 ¦ 0/31 ¦ 0/20 ¦ 0/10 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,65 -¦ - ¦ - ¦ - ¦ ¦ - ¦ - ¦ 1/82 ¦ 1/61 ¦ 1/40 ¦0/5 ¦ 1/76 ¦ 1/58 ¦ 1/40 ¦ 0/7 ¦0/3 ¦ 1/50 ¦ 1/37 ¦ 1/25 ¦0/5 ¦0/2 ¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ 2/76 ¦1/24¦ - ¦ 2/83 ¦ 2/64 ¦1/25 ¦0/3 ¦ 2/67 ¦ 1/37 ¦ 1/25 ¦1/15¦0/2 ¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ ¦ - ¦ - ¦ - ¦ 3/87 ¦2/46 ¦1/15¦ 3/82 ¦ 2/54 ¦ 2/40 ¦1/15¦0/2 ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ ¦ - ¦ - ¦ - ¦ 5/84 ¦4/57¦1/9 ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------+------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦От 151 ¦0,0 - ¦ 0/150 ¦ 0/104 ¦0/59 ¦0/27 ¦0/11 ¦ 0/78 ¦ 0/50 ¦ 0/27 ¦ 0/12 ¦0/5 ¦ 0/51 ¦ 0,32 ¦ 0/17 ¦ 0/7 ¦0/3 ¦ 0/33 ¦ 0/20 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦до 280 ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,10 -¦ 0/150 ¦ 0/104 ¦0/59 ¦0/27 ¦0/11 ¦ 0/78 ¦ 0/50 ¦ 0/27 ¦ 0/12 ¦0/5 ¦ 0/51 ¦ 0,32 ¦ 0/17 ¦ 0/7 ¦0/3 ¦ 0/33 ¦ 0/20 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,15 -¦ 0/150 ¦ 0/104 ¦0/59 ¦0/27 ¦0/11 ¦ 0/78 ¦ 0/50 ¦ 0/27 ¦ 0/12 ¦0/5 ¦ 0/51 ¦ 0,32 ¦ 0/17 ¦ 0/7 ¦0/3 ¦ 0/33 ¦ 0/20 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,25 -¦ - ¦ - ¦1/142¦1/101¦0/11 ¦ 1/126 ¦ 1/95 ¦ 1/64 ¦ 0/12 ¦0/5 ¦ 1/85 ¦ 1/62 ¦ 1/41 ¦ 0/7 ¦0/3 ¦ 1/54 ¦ 1/39 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,40 -¦ - ¦ - ¦1/142¦1/101¦0/11 ¦ 1/126 ¦ 1/95 ¦ 1/64 ¦ 0/12 ¦0/5 ¦ 1/85 ¦ 1/62 ¦ 1/41 ¦ 0/7 ¦0/3 ¦ 1/54 ¦ 1/39 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,65 -¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ 2/136 ¦2/102 ¦ 1/40 ¦0/5 ¦ 2/114 ¦ 1/62 ¦ 1/41 ¦ 0/7 ¦0/3 ¦ 1/54 ¦ 1/39 ¦ 1/25 ¦0/5 ¦0/2 ¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦3/114 ¦1/24¦ - ¦3/116 ¦ 2/65 ¦1/25 ¦0/3 ¦ 3/91 ¦ 2/57 ¦ 1/25 ¦1/15¦0/2 ¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦4/91 ¦1/15¦5/125 ¦ 4/90 ¦ 3/56 ¦1/15¦0/2 ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦7/116 ¦4/55¦1/9 ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------+------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦От 281 ¦0,0 - ¦ 0/184 ¦ 0/121 ¦0/65 ¦0/28 ¦0/11 ¦ 0/83 ¦ 0/52 ¦ 0/27 ¦ 0/12 ¦0/5 ¦ 0/54 ¦ 0/33 ¦ 0/17 ¦ 0/8 ¦0/3 ¦ 0/34 ¦ 0/21 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦до 500 ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,10 -¦ 0/184 ¦ 0/121 ¦0/65 ¦0/28 ¦0/11 ¦ 0/83 ¦ 0/52 ¦ 0/27 ¦ 0/12 ¦0/5 ¦ 0/54 ¦ 0/33 ¦ 0/17 ¦ 0/8 ¦0/3 ¦ 0/34 ¦ 0/21 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,15 -¦ - ¦ 1/227 ¦1/157¦1/99 ¦0/11 ¦ 1/137 ¦ 1/100 ¦ 1/66 ¦ 0/12 ¦0/5 ¦ 1/90 ¦ 1/64 ¦ 0/17 ¦ 0/8 ¦0/3 ¦ 1/56 ¦ 0/21 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,25 -¦ - ¦ - ¦2/251¦1/99 ¦0/11 ¦ 1/137 ¦ 1/100 ¦ 1/66 ¦ 0/12 ¦0/5 ¦ 1/90 ¦ 1/64 ¦ 1/41 ¦ 0/8 ¦0/3 ¦ 1/56 ¦ 1/40 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,40 -¦ - ¦ - ¦ - ¦ - ¦1/60 ¦ 2/184 ¦ 2/144 ¦ 1/66 ¦ 1/39 ¦0/5 ¦ 2/122 ¦ 1/64 ¦ 1/41 ¦ 0/8 ¦0/3 ¦ 1/56 ¦ 1/40 ¦ 1/26 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,65 -¦ - ¦ - ¦ - ¦ - ¦ - ¦ 4/268 ¦ 4/227 ¦3/143 ¦ 2/71 ¦0/5 ¦ 3/151 ¦ 2/93 ¦ 2/66 ¦1/25 ¦0/3 ¦ 2/77 ¦ 2/58 ¦ 1/26 ¦0/5 ¦0/2 ¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦5/221 ¦3/106 ¦1/23¦ 5/206 ¦4/148 ¦3/143 ¦1/25 ¦0/3 ¦ 3/96 ¦ 2/58 ¦ 1/26 ¦1/15¦0/2 ¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦9/275 ¦5/221 ¦4/88 ¦1/14¦6/149 ¦5/109 ¦ 3/56 ¦1/15¦0/2 ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦12/221¦9/147 ¦5/67¦1/9 ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------+------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦От 501 ¦0,0 - ¦ 1/344 ¦ 1/251 ¦1/163¦0/29 ¦0/11 ¦ 1/147 ¦ 0/54 ¦ 0/28 ¦ 0/12 ¦0/5 ¦ 0/56 ¦ 0/34 ¦ 0/17 ¦ 0/8 ¦0/3 ¦ 0/34 ¦ 0/21 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦до 1200¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ. +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,10 -¦ 1/344 ¦ 1/251 ¦1/163¦0/29 ¦0/11 ¦ 1/147 ¦ 0/54 ¦ 0/28 ¦ 0/12 ¦0/5 ¦ 0/56 ¦ 0/34 ¦ 0/17 ¦ 0/8 ¦0/3 ¦ 0/34 ¦ 0/21 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,15 -¦ - ¦ 2/361 ¦1/163¦1/97 ¦0/11 ¦ 1/147 ¦ 1/104 ¦ 1/67 ¦ 0/12 ¦0/5 ¦ 1/94 ¦ 1/66 ¦ 0/17 ¦ 0/8 ¦0/3 ¦ 1/58 ¦ 1/41 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,25 -¦ - ¦ 3/466 ¦2/260¦1/97 ¦0/11 ¦ 2/200 ¦ 1/104 ¦ 1/67 ¦ 0/12 ¦0/5 ¦ 1/94 ¦ 1/66 ¦ 1/42 ¦ 0/8 ¦0/3 ¦ 1/58 ¦ 1/41 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,40 -¦ - ¦ - ¦ - ¦3/269¦1/56 ¦ 3/250 ¦ 2/152 ¦2/106 ¦ 1/39 ¦0/5 ¦ 2/127 ¦ 2/96 ¦ 1/42 ¦ 0/8 ¦0/3 ¦ 1/58 ¦ 1/41 ¦ 1/26 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,65 -¦ - ¦ - ¦ - ¦ - ¦ - ¦ 7/432 ¦ 5/284 ¦3/145 ¦ 2/71 ¦0/5 ¦ 4/190 ¦3/124 ¦ 2/67 ¦1/25 ¦0/3 ¦ 2/79 ¦ 2/59 ¦ 1/26 ¦0/5 ¦0/2 ¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦8/343 ¦4/140 ¦1/22¦ 7/278 ¦5/180 ¦ 3/91 ¦2/44 ¦0/3 ¦4/118 ¦ 3/77 ¦ 2/41 ¦1/15¦0/2 ¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦15/444¦10/265¦5/109¦1/14¦8/192 ¦6/129 ¦ 3/56 ¦2/27¦0/2 ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦22/427¦17/309¦11/179¦5/67¦1/9 ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------+------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ Св. ¦0,0 - ¦ 2/531 ¦ 1/269 ¦0/29 ¦0/29 ¦0/11 ¦ 1/155 ¦ 1/107 ¦ 0/28 ¦ 0/12 ¦0/5 ¦ 1/96 ¦ 0/34 ¦ 0/17 ¦ 0/8 ¦0/3 ¦ 0/35 ¦ 0/21 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦ 1200 ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,10 -¦ 2/531 ¦ 2/392 ¦0/29 ¦0/29 ¦0/11 ¦ 2/212 ¦ 1/107 ¦ 0/28 ¦ 0/12 ¦0/5 ¦ 1/96 ¦ 0/34 ¦ 0/17 ¦ 0/8 ¦0/3 ¦ 0/35 ¦ 0/21 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,15 -¦ 5/926 ¦ 3/510 ¦1/97 ¦1/97 ¦0/11 ¦ 3/266 ¦ 1/107 ¦ 1/67 ¦ 0/12 ¦0/5 ¦ 1/96 ¦ 1/67 ¦ 0/17 ¦ 0/8 ¦0/3 ¦ 0/35 ¦ 1/41 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,25 -¦10/1538¦ 7/968 ¦2/173¦2/173¦0/11 ¦ 5/369 ¦ 2/156 ¦ 1/67 ¦ 0/12 ¦0/5 ¦ 2/132 ¦ 1/67 ¦ 1/42 ¦ 0/8 ¦0/3 ¦ 1/59 ¦ 1/41 ¦ 0/11 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,40 -¦47/5702¦30/3453¦7/597¦7/597¦1/54 ¦10/614 ¦ 3/204 ¦2/107 ¦ 2/70 ¦0/5 ¦ 3/166 ¦ 2/98 ¦ 1/42 ¦1/25 ¦0/3 ¦ 1/59 ¦ 1/41 ¦ 1/26 ¦0/5 ¦0/2 ¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦0,65 -¦ - ¦ - ¦ - ¦ - ¦ - ¦33/1662¦ 7/387 ¦4/187 ¦5/170 ¦0/5 ¦ 4/198 ¦3/127 ¦ 2/67 ¦1/25 ¦0/3 ¦ 2/81 ¦ 2/60 ¦ 1/26 ¦0/5 ¦0/2 ¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦22/1040¦12/507¦12/507¦1/22¦ 9/353 ¦6/213 ¦4/117 ¦2/44 ¦0/3 ¦4/121 ¦ 3/78 ¦ 2/41 ¦1/15¦0/2 ¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦38/1176¦25/729¦14/367¦6/128¦1/14¦9/216 ¦6/131 ¦ 4/72 ¦2/27¦0/2 ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦35/671¦23/415¦13/210¦5/66¦1/9 ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------+------+-------+-------+-----+-----+-----+-------+-------+------+------+----+-------+------+------+-----+----+------+------+------+----+----+ ¦ Примечания. 1. В числителе указано приемочное число, ¦ ¦в знаменателе - объем выборки. ¦ ¦ 2. Знак "-" означает, что для приемки тары следует применять ¦ ¦сплошной контроль. ¦ ¦ 3. Незаполненные клетки соответствуют ситуации, когда ¦ ¦фактический уровень несоответствий превышает NQL. ¦ +---------------------------------------------------------------------------------------------------------------------------------------------------+
Таблица К.2
Допустимые схемы контроля поставщика для процента несоответствующих единиц тары в зависимости от уровня несоответствий и степени доверия при одноступенчатом плане контроля
+------+------+-------------------------------------------+-------------------------------------------+ ¦Объем ¦Интер-¦ Нормальный контроль ¦ Ослабленный контроль ¦ ¦пар- ¦вал ¦ ¦ ¦ ¦тии, ¦уров- +--------------------+----------------------+--------------------+----------------------+ ¦шт. ¦ней ¦ NQL 1% ¦ NQL 2,5% ¦ NQL 1% ¦ NQL 2,5% ¦ ¦ ¦несо- ¦ ¦ ¦ ¦ ¦ ¦ ¦ответ-+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦ствий,¦Т2¦Т3¦ Т4 ¦ Т5 ¦ Т6 ¦Т2¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦Т2¦ Т3 ¦ Т4 ¦Т5 ¦ Т6¦ Т2 ¦ Т3 ¦ Т4 ¦Т5 ¦Т6 ¦ ¦ ¦% ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦До 25 ¦0,0 - ¦- ¦- ¦0/16¦0/13¦0/7 ¦- ¦ - ¦0/16¦0/13¦0/7 ¦- ¦0/13¦0/7 ¦0/3¦0/2¦ - ¦0/13¦0/7 ¦0/3¦0/2¦ ¦включ.¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,10 -¦- ¦- ¦0/16¦0/13¦0/7 ¦- ¦ - ¦0/16¦0/13¦0/7 ¦- ¦0/13¦0/7 ¦0/3¦0/2¦ - ¦0/13¦0/7 ¦0/3¦0/2¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,15 -¦- ¦- ¦0/16¦0/13¦0/7 ¦- ¦ - ¦0/16¦0/13¦0/7 ¦- ¦0/13¦0/7 ¦0/3¦0/2¦ - ¦0/13¦0/7 ¦0/3¦0/2¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,25 -¦- ¦- ¦0/16¦0/13¦0/7 ¦- ¦ - ¦0/16¦0/13¦0/7 ¦- ¦0/13¦0/7 ¦0/3¦0/2¦ - ¦0/13¦0/7 ¦0/3¦0/2¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,40 -¦- ¦- ¦0/16¦0/13¦0/7 ¦- ¦ - ¦0/16¦0/13¦0/7 ¦- ¦0/13¦0/7 ¦0/3¦0/2¦ - ¦0/13¦0/7 ¦0/3¦0/2¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,65 -¦- ¦- ¦ - ¦ - ¦ - ¦- ¦ - ¦0/16¦0/13¦0/7 ¦- ¦ - ¦ - ¦ - ¦ - ¦ - ¦0/13¦0/7 ¦0/3¦0/2¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦- ¦ - ¦0/16¦0/13¦0/7 ¦ ¦ ¦ ¦ ¦ ¦ ¦0/13¦0/7 ¦0/3¦0/2¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦- ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦От 26 ¦0,0 - ¦- ¦- ¦ - ¦0/26¦0/13¦- ¦ - ¦0/24¦0/20¦0/10¦- ¦0/26¦0/13¦0/5¦0/4¦ - ¦0/20¦0/10¦0/4¦0/3¦ ¦до 50 ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ.+------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,10 -¦- ¦- ¦ - ¦0/26¦0/13¦- ¦ - ¦0/24¦0/20¦0/10¦- ¦0/26¦0/13¦0/5¦0/4¦ - ¦0/20¦0/10¦0/4¦0/3¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,15 -¦- ¦- ¦ - ¦0/26¦0/13¦- ¦ - ¦0/24¦0/20¦0/10¦- ¦0/26¦0/13¦0/5¦0/4¦ - ¦0/20¦0/10¦0/4¦0/3¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,25 -¦- ¦- ¦ - ¦0/26¦0/13¦- ¦ - ¦0/24¦0/20¦0/10¦- ¦0/26¦0/13¦0/5¦0/4¦ - ¦0/20¦0/10¦0/4¦0/3¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,40 -¦- ¦- ¦ - ¦0/26¦0/13¦- ¦ - ¦0/24¦0/20¦0/10¦- ¦0/26¦0/13¦0/5¦0/4¦ - ¦0/20¦0/10¦0/4¦0/3¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,65 -¦- ¦- ¦ - ¦ - ¦ - ¦- ¦ - ¦0/24¦0/20¦0/10¦- ¦ - ¦ - ¦ - ¦ - ¦ - ¦0/20¦0/10¦0/4¦0/3¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦- ¦ - ¦0/24¦0/20¦0/10¦- ¦ ¦ ¦ ¦ ¦ - ¦0/20¦0/10¦0/4¦0/3¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦- ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦От 51 ¦0,0 - ¦- ¦- ¦ - ¦0/45¦0/23¦- ¦0/43¦0/30¦0/24¦0/11¦- ¦0/45¦0/23¦0/9¦0/7¦0/40¦0/24¦0/11¦0/4¦0/3¦ ¦до 90 ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ.+------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,10 -¦- ¦- ¦ - ¦0/45¦0/23¦- ¦0/43¦0/30¦0/24¦0/11¦- ¦0/45¦0/23¦0/9¦0/7¦0/40¦0/24¦0/11¦0/4¦0/3¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,15 -¦- ¦- ¦ - ¦0/45¦0/23¦- ¦0/43¦0/30¦0/24¦0/11¦- ¦0/45¦0/23¦0/9¦0/7¦0/40¦0/24¦0/11¦0/4¦0/3¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,25 -¦- ¦- ¦ - ¦0/45¦0/23¦- ¦0/43¦0/30¦0/24¦0/11¦- ¦0/45¦0/23¦0/9¦0/7¦0/40¦0/24¦0/11¦0/4¦0/3¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,40 -¦- ¦- ¦ - ¦0/45¦0/23¦- ¦0/43¦0/30¦0/24¦0/11¦- ¦0/45¦0/23¦0/9¦0/7¦0/40¦0/24¦0/11¦0/4¦0/3¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦0,65 -¦- ¦- ¦ - ¦ - ¦ - ¦- ¦0/43¦0/30¦0/24¦0/11¦- ¦ - ¦ - ¦ - ¦ - ¦0/40¦0/24¦0/11¦0/4¦0/3¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦- ¦ - ¦ - ¦ - ¦1/41¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦1/41¦0/4¦0/3¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦- ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+--+--+----+----+----+--+----+----+----+----+--+----+----+---+---+----+----+----+---+---+
Продолжение табл. К.2
+------+------+-------------------------------------------------+-----------------------------------------------+ ¦Объем ¦Интер-¦ Нормальный контроль ¦ Ослабленный контроль ¦ ¦пар- ¦вал ¦ ¦ ¦ ¦тии, ¦уров- +------------------------+------------------------+-----------------------+-----------------------+ ¦шт. ¦ней ¦ NQL 4% ¦ NQL 6,5% ¦ NQL 4% ¦ NQL 6,5% ¦ ¦ ¦несо- ¦ ¦ ¦ ¦ ¦ ¦ ¦ответ-+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦ствий,¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦Т6 ¦ ¦ ¦% ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦До 25 ¦0,0 - ¦ - ¦ - ¦0/16¦0/13¦0/7 ¦ - ¦0/14¦0/9 ¦0/8 ¦0/4 ¦ - ¦0/13¦0/7 ¦0/3 ¦0/2¦0/13¦0/8 ¦0/4 ¦0/2 ¦0/1¦ ¦включ.¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,10 -¦ - ¦ - ¦0/16¦0/13¦0/7 ¦ - ¦0/14¦0/9 ¦0/8 ¦0/4 ¦ - ¦0/13¦0/7 ¦0/3 ¦0/2¦0/13¦0/8 ¦0/4 ¦0/2 ¦0/1¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,15 -¦ - ¦ - ¦0/16¦0/13¦0/7 ¦ - ¦0/14¦0/9 ¦0/8 ¦0/4 ¦ - ¦0/13¦0/7 ¦0/3 ¦0/2¦0/13¦0/8 ¦0/4 ¦0/2 ¦0/1¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,25 -¦ - ¦ - ¦0/16¦0/13¦0/7 ¦ - ¦0/14¦0/9 ¦0/8 ¦0/4 ¦ - ¦0/13¦0/7 ¦0/3 ¦0/2¦0/13¦0/8 ¦0/4 ¦0/2 ¦0/1¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,40 -¦ - ¦ - ¦0/16¦0/13¦0/7 ¦ - ¦0/14¦0/9 ¦0/8 ¦0/4 ¦ - ¦0/13¦0/7 ¦0/3 ¦0/2¦0/13¦0/8 ¦0/4 ¦0/2 ¦0/1¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,65 -¦ - ¦ - ¦0/16¦0/13¦0/7 ¦ - ¦0/14¦0/9 ¦0/8 ¦0/4 ¦ - ¦0/13¦0/7 ¦0/3 ¦0/2¦0/13¦0/8 ¦0/4 ¦0/2 ¦0/1¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦1,0 - ¦ - ¦ - ¦0/16¦0/13¦0/7 ¦ - ¦0/14¦0/9 ¦0/8 ¦0/4 ¦ - ¦0/13¦0/7 ¦0/3 ¦0/2¦0/13¦0/8 ¦0/4 ¦0/2 ¦0/1¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦1,5 - ¦ - ¦ - ¦0/16¦0/13¦0/7 ¦ - ¦0/14¦0/9 ¦0/8 ¦0/4 ¦ - ¦0/13¦0/7 ¦0/3 ¦0/2¦0/13¦0/8 ¦0/4 ¦0/2 ¦0/1¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦2,5 - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦1/13¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦1/13¦1/8 ¦0/1¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦От 26 ¦0,0 - ¦ - ¦ - ¦0/19¦0/15¦0/7 ¦0/25¦0/14¦0/12¦0/10¦0/5 ¦0/25¦0/15¦0/7 ¦0/3 ¦0/2¦0/17¦0/10¦0/5 ¦0/2 ¦0/2¦ ¦до 50 ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ.+------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,10 -¦ - ¦ - ¦0/19¦0/15¦0/7 ¦0/25¦0/14¦0/12¦0/10¦0/5 ¦0/25¦0/15¦0/7 ¦0/3 ¦0/2¦0/17¦0/10¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,15 -¦ - ¦ - ¦0/19¦0/15¦0/7 ¦0/25¦0/14¦0/12¦0/10¦0/5 ¦0/25¦0/15¦0/7 ¦0/3 ¦0/2¦0/17¦0/10¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,25 -¦ - ¦ - ¦0/19¦0/15¦0/7 ¦0/25¦0/14¦0/12¦0/10¦0/5 ¦0/25¦0/15¦0/7 ¦0/3 ¦0/2¦0/17¦0/10¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,40 -¦ - ¦ - ¦0/19¦0/15¦0/7 ¦0/25¦0/14¦0/12¦0/10¦0/5 ¦0/25¦0/15¦0/7 ¦0/3 ¦0/2¦0/17¦0/10¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,65 -¦ - ¦ - ¦0/19¦0/15¦0/7 ¦0/25¦0/14¦0/12¦0/10¦0/5 ¦0/25¦0/15¦0/7 ¦0/3 ¦0/2¦0/17¦0/10¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦1,0 - ¦ - ¦ - ¦0/19¦0/15¦0/7 ¦0/25¦0/14¦0/12¦0/10¦0/5 ¦0/25¦0/15¦0/7 ¦0/3 ¦0/2¦0/17¦0/10¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦1,5 - ¦ - ¦ - ¦ - ¦ - ¦1/26¦ - ¦0/14¦1/27¦1/23¦1/16¦ - ¦ - ¦1/26¦1/16¦0/2¦ - ¦1/23¦1/16¦0/2 ¦0/2¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦2,5 - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦1/10¦1/9¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦От 51 ¦0,0 - ¦0/41¦0/30¦0/20¦0/16¦0/7 ¦0/29¦0/20¦0/13¦0/10¦0/5 ¦0/28¦0/16¦0/7 ¦0/3 ¦0/2¦0/19¦0/10¦0/5 ¦0/2 ¦0/2¦ ¦до 90 ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ.+------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,10 -¦0/41¦0/30¦0/20¦0/16¦0/7 ¦0/29¦0/20¦0/13¦0/10¦0/5 ¦0/28¦0/16¦0/7 ¦0/3 ¦0/2¦0/19¦0/10¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,15 -¦0/41¦0/30¦0/20¦0/16¦0/7 ¦0/29¦0/20¦0/13¦0/10¦0/5 ¦0/28¦0/16¦0/7 ¦0/3 ¦0/2¦0/19¦0/10¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,25 -¦0/41¦0/30¦0/20¦0/16¦0/7 ¦0/29¦0/20¦0/13¦0/10¦0/5 ¦0/28¦0/16¦0/7 ¦0/3 ¦0/2¦0/19¦0/10¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,40 -¦0/41¦0/30¦0/20¦0/16¦0/7 ¦0/29¦0/20¦0/13¦0/10¦0/5 ¦0/28¦0/16¦0/7 ¦0/3 ¦0/2¦0/19¦0/10¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦0,65 -¦0/41¦0/30¦0/20¦0/16¦0/7 ¦0/29¦0/20¦0/13¦0/10¦0/5 ¦0/28¦0/16¦0/7 ¦0/3 ¦0/2¦0/19¦0/10¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦1,0 - ¦ - ¦ - ¦1/43¦1/38¦1/25¦1/46¦1/37¦1/28¦1/24¦1/15¦1/51¦1/38¦1/25¦0/3 ¦0/2¦1/35¦1/24¦1/15¦0/2 ¦0/2¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦1,5 - ¦ - ¦ - ¦ - ¦ - ¦2/48¦ - ¦2/52¦2/43¦2/39¦1/15¦ - ¦ - ¦2/48¦1/15¦0/2¦2/50¦2/39¦1/15¦0/2 ¦0/2¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦2,5 - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦2/29¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦2/29¦1/9 ¦1/8¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---+----+----+----+----+---+
Продолжение табл. К.2
+------+------+-----------------------------------------------------------+-----------------------------------------------------+ ¦Объем ¦Интер-¦ Нормальный контроль ¦ Ослабленный контроль ¦ ¦пар- ¦вал ¦ ¦ ¦ ¦тии, ¦уров- +-----------------------------+-----------------------------+--------------------------+--------------------------+ ¦шт. ¦ней ¦ NQL 1% ¦ NQL 2,5% ¦ NQL 1% ¦ NQL 2,5% ¦ ¦ ¦несо- ¦ ¦ ¦ ¦ ¦ ¦ ¦ответ-+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦ствий,¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦Т6 ¦ ¦ ¦% ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦От 91 ¦0,0 - ¦ - ¦0/81 ¦0/61 ¦0/51 ¦0/26 ¦0/66 ¦0/49 ¦0/32 ¦0/25 ¦0/11 ¦0/75 ¦0/51 ¦0/26 ¦0/10¦0/8¦0/44 ¦0/25 ¦0/11 ¦0/4 ¦0/3¦ ¦до 150¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ.+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,10 -¦ - ¦0/81 ¦0/61 ¦0/51 ¦0/26 ¦0/66 ¦0/49 ¦0/32 ¦0/25 ¦0/11 ¦0/75 ¦0/51 ¦0/26 ¦0/10¦0/8¦0/44 ¦0/25 ¦0/11 ¦0/4 ¦0/3¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,15 -¦ - ¦0/81 ¦0/61 ¦0/51 ¦0/26 ¦0/66 ¦0/49 ¦0/32 ¦0/25 ¦0/11 ¦0/75 ¦0/51 ¦0/26 ¦0/10¦0/8¦0/44 ¦0/25 ¦0/11 ¦0/4 ¦0/3¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,25 -¦ - ¦0/81 ¦0/61 ¦0/51 ¦0/26 ¦0/66 ¦0/49 ¦0/32 ¦0/25 ¦0/11 ¦0/75 ¦0/51 ¦0/26 ¦0/10¦0/8¦0/44 ¦0/25 ¦0/11 ¦0/4 ¦0/3¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,40 -¦ - ¦0/81 ¦0/61 ¦0/51 ¦0/26 ¦0/66 ¦0/49 ¦0/32 ¦0/25 ¦0/11 ¦0/75 ¦0/51 ¦0/26 ¦0/10¦0/8¦0/44 ¦0/25 ¦0/11 ¦0/4 ¦0/3¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,65 -¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦1/86 ¦1/68 ¦1/61 ¦1/40 ¦ - ¦ - ¦ - ¦ - ¦ - ¦1/82 ¦1/61 ¦1/40 ¦0/4 ¦0/3¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦2/76 ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦2/76 ¦1/23¦0/3¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦От 151¦0,0 - ¦ - ¦0/113¦0/74 ¦0/59 ¦0/27 ¦0/79 ¦0/56 ¦0/34 ¦0/27 ¦0/12 ¦0/104¦0/59 ¦0/27 ¦0/10¦0/8¦0/50 ¦0/27 ¦0/12 ¦0/4 ¦0/3¦ ¦до 280¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ.+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,10 -¦ - ¦0/113¦0/74 ¦0/59 ¦0/27 ¦0/79 ¦0/56 ¦0/34 ¦0/27 ¦0/12 ¦0/104¦0/59 ¦0/27 ¦0/10¦0/8¦0/50 ¦0/27 ¦0/12 ¦0/4 ¦0/3¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,15 -¦ - ¦0/113¦0/74 ¦0/59 ¦0/27 ¦0/79 ¦0/56 ¦0/34 ¦0/27 ¦0/12 ¦0/104¦0/59 ¦0/27 ¦0/10¦0/8¦0/50 ¦0/27 ¦0/12 ¦0/4 ¦0/3¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,25 -¦ - ¦ - ¦ - ¦1/142¦1/101¦1/128¦1/102¦1/75 ¦1/64 ¦0/12 ¦ - ¦1/142¦1/101¦0/10¦0/8¦1/95 ¦1/64 ¦0/12 ¦0/4 ¦0/3¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,40 -¦ - ¦ - ¦ - ¦1/142¦1/101¦1/128¦1/102¦1/75 ¦1/64 ¦0/12 ¦ - ¦1/142¦1/101¦0/10¦0/8¦1/95 ¦1/64 ¦0/12 ¦0/4 ¦0/3¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,65 -¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦2/143¦2/115¦2/102¦1/40 ¦ ¦ - ¦ - ¦ - ¦ - ¦2/136¦2/102¦1/40 ¦0/4 ¦0/3¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦3/114¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦3/114¦1/22¦0/3¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦От 281¦0,0 - ¦0/187¦0/134¦0/84 ¦0/65 ¦0/28 ¦0/85 ¦0/58 ¦0/35 ¦0/27 ¦0/12 ¦0/121¦0/65 ¦0/28 ¦0/10¦0/8¦0/52 ¦0/27 ¦0/12 ¦0/4 ¦0/3¦ ¦до 500¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ.+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,10 -¦0/187¦0/134¦0/84 ¦0/65 ¦0/28 ¦0/85 ¦0/58 ¦0/35 ¦0/27 ¦0/12 ¦0/121¦0/65 ¦0/28 ¦0/10¦0/8¦0/52 ¦0/27 ¦0/12 ¦0/4 ¦0/3¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,15 -¦ - ¦1/241¦1/183¦1/157¦1/99 ¦1/139¦1/108¦1/78 ¦1/66 ¦0/12 ¦1/227¦1/157¦1/99 ¦0/10¦0/8¦1/100¦1/66 ¦0/12 ¦0/4 ¦0/3¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,25 -¦ - ¦ - ¦2/277¦2/251¦1/99 ¦2/186¦1/108¦1/78 ¦1/66 ¦0/12 ¦ - ¦2/251¦1/99 ¦0/10¦0/8¦1/100¦1/66 ¦0/12 ¦0/4 ¦0/3¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,40 -¦ - ¦ - ¦ - ¦ - ¦ - ¦3/229¦2/153¦2/119¦1/66 ¦1/39 ¦ - ¦ - ¦ - ¦1/56¦0/8¦2/144¦1/66 ¦1/39 ¦0/4 ¦0/3¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦0,65 -¦ - ¦ - ¦ - ¦ - ¦ - ¦4/269¦4/236¦3/159¦3/143¦2/71 ¦ - ¦ - ¦ - ¦ - ¦ - ¦4/227¦3/143¦2/71 ¦0/4 ¦0/3¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦5/238¦5/221¦3/106¦ ¦ ¦ ¦ ¦ ¦ - ¦5/221¦3/106¦1/21¦0/3¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+---+-----+-----+-----+----+---+
Продолжение табл. К.2
+------+------+-----------------------------------------------------------+----------------------------------------------------+ ¦Объем ¦Интер-¦ Нормальный контроль ¦ Ослабленный контроль ¦ ¦пар- ¦вал ¦ ¦ ¦ ¦тии, ¦уров- +----------------------------+------------------------------+-------------------------+--------------------------+ ¦шт. ¦ней ¦ NQL 4% ¦ NQL 6,5% ¦ NQL 4% ¦ NQL 6,5% ¦ ¦ ¦несо- ¦ ¦ ¦ ¦ ¦ ¦ ¦ответ-+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦ствий,¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦Т6 ¦ ¦ ¦% ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦От 91 ¦0,0 - ¦0/48 ¦0/34 ¦0/21 ¦0/17 ¦0/7 ¦0/31 ¦ 0/22 ¦ 0/13 ¦0/10 ¦0/5 ¦0/31 ¦0/17 ¦0/7 ¦0/3 ¦0/2¦ 0/20 ¦0/10 ¦0/5 ¦0/2 ¦0/2¦ ¦до 150¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ.+------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,10 -¦0/48 ¦0/34 ¦0/21 ¦0/17 ¦0/7 ¦0/31 ¦ 0/22 ¦ 0/13 ¦0/10 ¦0/5 ¦0/31 ¦0/17 ¦0/7 ¦0/3 ¦0/2¦ 0/20 ¦0/10 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,15 -¦0/48 ¦0/34 ¦0/21 ¦0/17 ¦0/7 ¦0/31 ¦ 0/22 ¦ 0/13 ¦0/10 ¦0/5 ¦0/31 ¦0/17 ¦0/7 ¦0/3 ¦0/2¦ 0/20 ¦0/10 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,25 -¦0/48 ¦0/34 ¦0/21 ¦0/17 ¦0/7 ¦0/31 ¦ 0/22 ¦ 0/13 ¦0/10 ¦0/5 ¦0/31 ¦0/17 ¦0/7 ¦0/3 ¦0/2¦ 0/20 ¦0/10 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,40 -¦0/48 ¦0/34 ¦0/21 ¦0/17 ¦0/7 ¦0/31 ¦ 0/22 ¦ 0/13 ¦0/10 ¦0/5 ¦0/31 ¦0/17 ¦0/7 ¦0/3 ¦0/2¦ 0/20 ¦0/10 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,65 -¦1/77 ¦1/62 ¦1/47 ¦1/40 ¦0/7 ¦1/51 ¦ 1/40 ¦ 1/29 ¦1/25 ¦0/5 ¦0/31 ¦1/40 ¦0/7 ¦0/3 ¦0/2¦ 1/37 ¦1/25 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦1,0 - ¦ - ¦2/87 ¦2/71 ¦2/64 ¦1/25¦2/68 ¦ 2/57 ¦ 1/29 ¦1/25 ¦1/15¦1/58 ¦2/64 ¦1/25¦0/3 ¦0/2¦ 2/54 ¦1/25 ¦1/15¦0/2 ¦0/2¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦1,5 - ¦ - ¦ - ¦ - ¦3/87 ¦2/46¦3/83 ¦ 3/72 ¦ 2/45 ¦2/40 ¦1/15¦2/83 ¦3/87 ¦2/46¦1/14¦0/2¦ 2/54 ¦2/40 ¦1/15¦0/2 ¦0/2¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦2,5 - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ 5/90 ¦5/84 ¦4/57¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦5/84 ¦4/57¦1/9 ¦1/8¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦От 151¦0,0 - ¦0/52 ¦0/36 ¦0/22 ¦0/17 ¦0/7 ¦0/33 ¦ 0/23 ¦ 0/14 ¦0/11 ¦0/5 ¦0/32 ¦0/17 ¦0/7 ¦0/3 ¦0/2¦ 0/20 ¦0/11 ¦0/5 ¦0/2 ¦0/2¦ ¦до 280¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ.+------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,10 -¦0/52 ¦0/36 ¦0/22 ¦0/17 ¦0/7 ¦0/33 ¦ 0/23 ¦ 0/14 ¦0/11 ¦0/5 ¦0/32 ¦0/17 ¦0/7 ¦0/3 ¦0/2¦ 0/20 ¦0/11 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,15 -¦0/52 ¦0/36 ¦0/22 ¦0/17 ¦0/7 ¦0/33 ¦ 0/23 ¦ 0/14 ¦0/11 ¦0/5 ¦0/32 ¦0/17 ¦0/7 ¦0/3 ¦0/2¦ 0/20 ¦0/11 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,25 -¦1/86 ¦1/67 ¦1/48 ¦1/41 ¦0/7 ¦1/55 ¦ 1/42 ¦ 0/14 ¦0/11 ¦0/5 ¦1/62 ¦1/41 ¦0/7 ¦0/3 ¦0/2¦ 1/39 ¦0/11 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,40 -¦1/86 ¦1/67 ¦1/48 ¦1/41 ¦0/7 ¦1/55 ¦ 1/42 ¦ 0/14 ¦0/11 ¦0/5 ¦1/62 ¦1/41 ¦0/7 ¦0/3 ¦0/2¦ 1/39 ¦0/11 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,65 -¦2/115¦2/94 ¦1/48 ¦1/41 ¦0/7 ¦1/55 ¦ 1/42 ¦ 1/30 ¦1/25 ¦0/5 ¦1/62 ¦1/41 ¦0/7 ¦0/3 ¦0/2¦ 1/39 ¦1/25 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦1,0 - ¦ - ¦3/121¦3/99 ¦2/65 ¦1/25¦3/92 ¦ 2/60 ¦ 2/46 ¦1/25 ¦1/15¦3/116¦2/65 ¦1/25¦0/3 ¦0/2¦ 2/57 ¦1/25 ¦1/15¦0/2 ¦0/2¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦1,5 - ¦ - ¦ - ¦ - ¦ - ¦4/91¦5/125¦ 4/94 ¦ 3/62 ¦3/56 ¦1/15¦ - ¦ - ¦4/91¦1/14¦0/2¦ 4/90 ¦3/56 ¦1/15¦0/2 ¦0/2¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦2,5 - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦8/139 ¦7/116¦4/55¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦7/116¦4/55¦1/9 ¦1/8¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦От 281¦0,0 - ¦0/55 ¦0/37 ¦0/22 ¦0/17 ¦0/8 ¦0/34 ¦ 0/23 ¦ 0/14 ¦0/11 ¦0/5 ¦0/33 ¦0/17 ¦0/8 ¦0/3 ¦0/2¦ 0/21 ¦0/11 ¦0/5 ¦0/2 ¦0/2¦ ¦до 500¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включ.+------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,10 -¦0/55 ¦0/37 ¦0/22 ¦0/17 ¦0/8 ¦0/34 ¦ 0/23 ¦ 0/14 ¦0/11 ¦0/5 ¦0/33 ¦0/17 ¦0/8 ¦0/3 ¦0/2¦ 0/21 ¦0/11 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,15 -¦1/91 ¦1/69 ¦0/22 ¦0/17 ¦0/8 ¦1/57 ¦ 0/23 ¦ 0/14 ¦0/11 ¦0/5 ¦1/64 ¦0/17 ¦0/8 ¦0/3 ¦0/2¦ 0/21 ¦0/11 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,25 -¦1/91 ¦1/69 ¦1/49 ¦1/41 ¦0/8 ¦1/57 ¦ 1/43 ¦ 1/31 ¦0/11 ¦0/5 ¦1/64 ¦1/41 ¦0/8 ¦0/3 ¦0/2¦ 1/40 ¦0/11 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,40 -¦2/123¦2/99 ¦1/49 ¦1/41 ¦0/8 ¦1/57 ¦ 1/43 ¦ 1/31 ¦1/26 ¦0/5 ¦1/64 ¦1/41 ¦0/8 ¦0/3 ¦0/2¦ 1/40 ¦1/26 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦0,65 -¦3/152¦3/127¦2/76 ¦2/66 ¦1/25¦2/77 ¦ 2/62 ¦ 1/31 ¦1/26 ¦0/5 ¦2/93 ¦2/66 ¦1/25¦0/3 ¦0/2¦ 2/58 ¦1/26 ¦0/5 ¦0/2 ¦0/2¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦1,0 - ¦5/208¦4/154¦3/101¦3/91 ¦1/25¦3/97 ¦ 2/62 ¦ 2/47 ¦1/26 ¦1/15¦4/148¦3/91 ¦1/25¦0/3 ¦0/2¦ 2/58 ¦1/26 ¦1/15¦0/2 ¦0/2¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦1,5 - ¦ - ¦9/282¦8/227¦7/189¦4/88¦6/150¦5/114 ¦ 4/79 ¦3/56 ¦1/15¦9/275¦7/189¦4/88¦1/14¦0/2¦5/109 ¦3/56 ¦1/15¦0/2 ¦0/2¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦2,5 - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦13/242¦10/173¦9/147¦5/67¦ - ¦ - ¦ - ¦ - ¦ - ¦12/221¦9/147¦5/67¦1/9 ¦1/8¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+-----+-----+-----+-----+----+-----+------+------+-----+----+-----+-----+----+----+---+------+-----+----+----+---+
Продолжение табл. К.2
+------+------+------------------------------------------------------------------------+------------------------------------------------------------+ ¦Объем ¦Интер-¦ Нормальный контроль ¦ Ослабленный контроль ¦ ¦пар- ¦вал ¦ ¦ ¦ ¦тии, ¦уров- +-----------------------------------+------------------------------------+-----------------------------+------------------------------+ ¦шт. ¦ней ¦ NQL 1% ¦ NQL 2,5% ¦ NQL 1% ¦ NQL 2,5% ¦ ¦ ¦несо- ¦ ¦ ¦ ¦ ¦ ¦ ¦ответ-+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦ствий,¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦Т6 ¦ ¦ ¦% ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦От 501¦0,0 - ¦ 1/348 ¦ 1/270 ¦ 1/194 ¦1/163¦0/29 ¦ 1/149 ¦ 0/60 ¦ 0/36 ¦ 0/28 ¦ 0/12 ¦ 1/251 ¦1/163¦0/29 ¦0/10¦0/8 ¦ 0/54 ¦ 0/28 ¦ 0/12 ¦0/4 ¦0/3¦ ¦до ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦1200 +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦включ.¦0,10 -¦ 1/348 ¦ 1/270 ¦ 1/194 ¦1/163¦0/29 ¦ 1/149 ¦ 0/60 ¦ 0/36 ¦ 0/28 ¦ 0/12 ¦ 1/251 ¦1/163¦0/29 ¦0/10¦0/8 ¦ 0/54 ¦ 0/28 ¦ 0/12 ¦0/4 ¦0/3¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦0,15 -¦ - ¦ 2/382 ¦ 2/297 ¦1/163¦1/97 ¦ 1/149 ¦ 1/113 ¦ 1/80 ¦ 1/67 ¦ 0/12 ¦ 2/361 ¦1/163¦1/97 ¦0/10¦0/8 ¦ 1/104 ¦ 1/67 ¦ 0/12 ¦0/4 ¦0/3¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦0,25 -¦ - ¦ 3/488 ¦ 2/297 ¦2/260¦1/97 ¦ 2/202 ¦ 2/161 ¦ 1/80 ¦ 1/67 ¦ 0/12 ¦ 3/466 ¦2/260¦1/97 ¦0/10¦0/8 ¦ 1/104 ¦ 1/67 ¦ 0/12 ¦0/4 ¦0/3¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦0,40 -¦ - ¦ - ¦ - ¦ - ¦3/269¦ 3/252 ¦ 3/208 ¦2/122 ¦2/106 ¦ 1/39 ¦ - ¦ - ¦3/269¦1/53¦0/8 ¦ 2/152 ¦2/106 ¦ 1/39 ¦0/4 ¦0/3¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦0,65 -¦ - ¦ - ¦ - ¦ - ¦ - ¦ 7/435 ¦ 6/340 ¦4/205 ¦3/145 ¦ 2/71 ¦ - ¦ - ¦ - ¦ - ¦ - ¦ 5/284 ¦3/145 ¦ 2/71 ¦0/4 ¦0/3¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦9/408 ¦8/343 ¦4/140 ¦ ¦ ¦ ¦ ¦ ¦ - ¦8/343 ¦4/140 ¦1/21¦0/3¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ Св. ¦0,0 - ¦ 2/537 ¦ 1/292 ¦ 1/202 ¦0/29 ¦0/29 ¦ 1/157 ¦ 1/116 ¦ 0/37 ¦ 0/28 ¦ 0/12 ¦ 1/269 ¦0/29 ¦0/29 ¦0/10¦0/8 ¦ 1/107 ¦ 0/28 ¦ 0/12 ¦0/4 ¦0/3¦ ¦ 1200 ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦0,10 -¦ 2/537 ¦ 2/149 ¦ 1/202 ¦0/29 ¦0/29 ¦ 1/157 ¦ 1/116 ¦ 1/81 ¦ 0/28 ¦ 0/12 ¦ 2/392 ¦0/29 ¦0/29 ¦0/10¦0/8 ¦ 1/107 ¦ 0/28 ¦ 0/12 ¦0/4 ¦0/3¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦0,15 -¦ 5/933 ¦ 3/541 ¦ 2/310 ¦1/97 ¦1/97 ¦ 2/214 ¦ 1/116 ¦ 1/81 ¦ 1/67 ¦ 0/12 ¦ 3/510 ¦1/97 ¦1/97 ¦0/10¦0/8 ¦ 1/107 ¦ 1/67 ¦ 0/12 ¦0/4 ¦0/3¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦0,25 -¦11/1667¦8/1123 ¦ 5/629 ¦2/173¦2/173¦ 3/268 ¦ 2/167 ¦ 1/81 ¦ 1/67 ¦ 0/12 ¦ 7/968 ¦2/173¦2/173¦0/10¦0/8 ¦ 2/156 ¦ 1/67 ¦ 0/12 ¦0/4 ¦0/3¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦0,40 -¦47/5720¦34/3958¦21/2286¦7/597¦7/597¦ 5/372 ¦ 4/264 ¦2/124 ¦2/107 ¦ 2/70 ¦30/3453¦7/597¦7/597¦1/51¦1/44¦ 3/204 ¦2/107 ¦ 2/70 ¦0/4 ¦0/3¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦0,65 -¦ - ¦ - ¦ - ¦ - ¦ - ¦10/618 ¦ 8/449 ¦5/252 ¦4/187 ¦5/170 ¦ - ¦ - ¦ - ¦ - ¦ - ¦ 7/387 ¦4/187 ¦5/170 ¦0/4 ¦0/3¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦33/1668¦24/1153¦15/667¦12/507¦12/507¦ ¦ ¦ ¦ ¦ ¦22/1040¦12/507¦12/507¦1/21¦0/3¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+-------+-------+-------+-----+-----+-------+-------+------+------+------+-------+-----+-----+----+----+-------+------+------+----+---+
Окончание табл. К.2
+------+------+-------------------------------------------------------------------+-------------------------------------------------------+ ¦Объем ¦Интер-¦ Нормальный контроль ¦ Ослабленный контроль ¦ ¦пар- ¦вал ¦ ¦ ¦ ¦тии, ¦уров- +----------------------------------+--------------------------------+----------------------------+--------------------------+ ¦шт. ¦ней ¦ NQL 4% ¦ NQL 6,5% ¦ NQL 4% ¦ NQL 6,5% ¦ ¦ ¦несо- ¦ ¦ ¦ ¦ ¦ ¦ ¦ответ-+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦ствий,¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦Т5 ¦Т6 ¦ ¦ ¦% ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦От 501¦0,0 - ¦ 0/57 ¦ 0/38 ¦ 0/23 ¦ 0/17 ¦ 0/8 ¦ 0/35 ¦ 0/23 ¦ 0/14 ¦ 0/11 ¦0/5 ¦ 0/34 ¦ 0/17 ¦ 0/8 ¦0/3 ¦0/2¦ 0/21 ¦ 0/11 ¦0/5 ¦0/2¦0/2¦ ¦до ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦1200 +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦включ.¦0,10 -¦ 0/57 ¦ 0/38 ¦ 0/23 ¦ 0/17 ¦ 0/8 ¦ 0/35 ¦ 0/23 ¦ 0/14 ¦ 0/11 ¦0/5 ¦ 0/34 ¦ 0/17 ¦ 0/8 ¦0/3 ¦0/2¦ 0/21 ¦ 0/11 ¦0/5 ¦0/3¦0/2¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦0,15 -¦ 1/95 ¦ 1/71 ¦ 1/50 ¦ 0/17 ¦ 0/8 ¦ 1/59 ¦ 1/44 ¦ 0/14 ¦ 0/11 ¦0/5 ¦ 1/66 ¦ 0/17 ¦ 0/8 ¦0/3 ¦0/2¦ 1/41 ¦ 0/11 ¦0/5 ¦0/3¦0/2¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦0,25 -¦ 1/95 ¦ 1/71 ¦ 1/50 ¦ 1/42 ¦ 0/8 ¦ 1/59 ¦ 1/44 ¦ 1/31 ¦ 0/11 ¦0/5 ¦ 1/66 ¦ 1/42 ¦ 0/8 ¦0/3 ¦0/2¦ 1/41 ¦ 0/11 ¦0/5 ¦0/3¦0/2¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦0,40 -¦ 2/129 ¦2/102 ¦ 1/50 ¦ 1/42 ¦ 0/8 ¦ 1/59 ¦ 1/44 ¦ 1/31 ¦ 1/26 ¦0/5 ¦ 2/96 ¦ 1/42 ¦ 0/8 ¦0/3 ¦0/2¦ 1/41 ¦ 1/26 ¦0/5 ¦0/3¦0/2¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦0,65 -¦ 4/192 ¦3/131 ¦ 2/77 ¦ 2/67 ¦1/25 ¦ 2/80 ¦ 2/63 ¦ 1/31 ¦ 1/26 ¦0/5 ¦3/124 ¦ 2/67 ¦1/25 ¦0/3 ¦0/2¦ 2/59 ¦ 1/26 ¦0/5 ¦0/3¦0/2¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦1,0 - ¦ 7/280 ¦5/188 ¦4/129 ¦ 3/91 ¦2/44 ¦4/119 ¦ 3/81 ¦ 2/47 ¦ 2/41 ¦1/15¦5/180 ¦ 3/91 ¦2/44 ¦0/3 ¦0/2¦ 3/77 ¦ 2/41 ¦1/15¦0/3¦0/2¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦1,5 - ¦ - ¦16/480¦12/334¦10/265¦5/109¦8/193 ¦6/134 ¦ 4/80 ¦ 3/56 ¦2/27¦15/444¦10/265¦5/109¦1/13¦0/2¦6/129 ¦ 3/56 ¦2/27¦0/3¦0/2¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦2,5 - ¦ - ¦ - ¦ - ¦ - ¦ - ¦23/444¦18/333¦13/222¦11/179¦5/67¦ - ¦ - ¦ - ¦ - ¦ - ¦17/309¦11/179¦5/67¦1/9¦1/8¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦Св. ¦0,0 - ¦ 1/98 ¦ 0/39 ¦ 0/23 ¦ 0/17 ¦ 0/8 ¦ 0/35 ¦ 0/24 ¦ 0/14 ¦ 0/11 ¦0/5 ¦ 0/34 ¦ 0/17 ¦ 0/8 ¦0/4 ¦0/2¦ 0/21 ¦ 0/11 ¦0/5 ¦0/2¦0/2¦ ¦1200 ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦0,10 -¦ 1/98 ¦ 1/73 ¦ 0/23 ¦ 0/17 ¦ 0/8 ¦ 1/60 ¦ 0/24 ¦ 0/14 ¦ 0/11 ¦0/5 ¦ 0/34 ¦ 0/17 ¦ 0/8 ¦0/4 ¦0/2¦ 0/21 ¦ 0/11 ¦0/5 ¦0/2¦0/2¦ ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦0,15 -¦ 1/98 ¦ 1/73 ¦ 1/51 ¦ 0/17 ¦ 0/8 ¦ 1/60 ¦ 1/44 ¦ 0/14 ¦ 0/11 ¦0/5 ¦ 1/67 ¦ 0/17 ¦ 0/8 ¦0/4 ¦0/2¦ 1/41 ¦ 0/11 ¦0/5 ¦0/2¦0/2¦ ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦0,25 -¦ 2/133 ¦ 1/73 ¦ 1/51 ¦ 1/42 ¦ 0/8 ¦ 1/60 ¦ 1/44 ¦ 1/31 ¦ 0/11 ¦0/5 ¦ 1/67 ¦ 1/42 ¦ 0/8 ¦0/4 ¦0/2¦ 1/41 ¦ 0/11 ¦0/5 ¦0/2¦0/2¦ ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦0,40 -¦ 3/167 ¦2/104 ¦ 1/51 ¦ 1/42 ¦1/25 ¦ 2/82 ¦ 1/44 ¦ 1/31 ¦ 1/26 ¦0/5 ¦ 2/98 ¦ 1/42 ¦1/25 ¦0/4 ¦0/2¦ 1/41 ¦ 1/26 ¦0/5 ¦0/2¦0/2¦ ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦0,65 -¦ 5/232 ¦3/135 ¦ 2/78 ¦ 2/67 ¦1/25 ¦4/123 ¦ 2/64 ¦ 1/31 ¦ 1/26 ¦0/5 ¦3/127 ¦ 2/67 ¦1/25 ¦0/4 ¦0/2¦ 2/60 ¦ 1/26 ¦0/5 ¦0/2¦0/2¦ ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦1,0 - ¦ 9/355 ¦7/252 ¦4/131 ¦4/117 ¦2/44 ¦9/218 ¦ 3/83 ¦ 2/48 ¦ 2/41 ¦1/15¦6/123 ¦4/117 ¦2/44 ¦0/4 ¦0/2¦ 3/78 ¦ 2/41 ¦1/15¦0/2¦0/2¦ ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦1,5 - ¦39/1207¦28/827¦17/468¦14/367¦6/128¦30/690¦7/154 ¦ 5/97 ¦ 4/72 ¦2/27¦25/729¦14/367¦6/128¦1/21¦0/2¦6/131 ¦ 4/72 ¦2/27¦0/2¦0/2¦ ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦2,5 - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦26/475¦16/272¦13/210¦5/66¦ - ¦ - ¦ - ¦ - ¦ - ¦23/415¦13/210¦5/66¦1/8¦1/7¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+-------+------+------+------+-----+------+------+------+------+----+------+------+-----+----+---+------+------+----+---+---+ ¦ Примечания. 1. В числителе указано приемочное число, ¦ ¦в знаменателе - объем выборки. ¦ ¦ 2. Знак "-" означает, что для приемки тары следует применять ¦ ¦сплошной контроль. ¦ ¦ 3. Незаполненные клетки соответствуют ситуации, когда ¦ ¦фактический уровень несоответствий превышает NQL. ¦ +-----------------------------------------------------------------------------------------------------------------------------------------+
Таблица К.3
Допустимые одноступенчатые планы контроля поставщика для числа несоответствий на 100 единиц тары в зависимости от уровня несоответствий и степени доверия. Партия любого объема
+------+---------------------------------+--------------------------------+------------------------------+------------------------------+ ¦Интер-¦ NQL 2,5% ¦ NQL 4% ¦ NQL 6,5% ¦ NQL 10% ¦ ¦вал ¦ ¦ ¦ ¦ ¦ ¦уров- ¦ ¦ ¦ ¦ ¦ ¦ней +-------+-------+------+-----+----+-------+------+------+-----+----+------+------+------+----+----+------+------+------+----+----+ ¦несо- ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ ¦ответ-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ствий,¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦% ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+-----+----+-------+------+------+-----+----+------+------+------+----+----+------+------+------+----+----+ ¦0,0 - ¦ 1/156 ¦ 1/108 ¦ 0/28 ¦0/12 ¦0/5 ¦ 1/98 ¦ 0/35 ¦ 0/18 ¦ 0/8 ¦0/3 ¦ 0/36 ¦ 0/22 ¦ 0/11 ¦0/5 ¦0/2 ¦ 0/24 ¦ 0/14 ¦ 0/7 ¦0/3 ¦0/2 ¦ ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+-----+----+-------+------+------+-----+----+------+------+------+----+----+------+------+------+----+----+ ¦0,10 -¦ 1/156 ¦ 1/108 ¦ 0/28 ¦0/12 ¦0/5 ¦ 1/98 ¦ 1/68 ¦ 0/18 ¦ 0/8 ¦0/3 ¦ 1/60 ¦ 0/22 ¦ 0/11 ¦0/5 ¦0/2 ¦ 0/24 ¦ 0/14 ¦ 0/7 ¦0/3 ¦0/2 ¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+-----+----+-------+------+------+-----+----+------+------+------+----+----+------+------+------+----+----+ ¦0,15 -¦ 2/213 ¦ 1/108 ¦ 1/68 ¦0/12 ¦0/5 ¦ 1/98 ¦ 1/68 ¦ 0/18 ¦ 0/8 ¦0/3 ¦ 1/60 ¦ 1/42 ¦ 0/11 ¦0/5 ¦0/2 ¦ 1/39 ¦ 0/14 ¦ 0/7 ¦0/3 ¦0/2 ¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+-----+----+-------+------+------+-----+----+------+------+------+----+----+------+------+------+----+----+ ¦0,25 -¦ 3/268 ¦ 2/157 ¦ 1/68 ¦0/12 ¦0/5 ¦ 2/134 ¦ 1/68 ¦ 1/42 ¦ 0/8 ¦0/3 ¦ 1/60 ¦ 1/42 ¦ 0/11 ¦0/5 ¦0/2 ¦ 1/39 ¦ 1/27 ¦ 0/7 ¦0/3 ¦0/2 ¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+-----+----+-------+------+------+-----+----+------+------+------+----+----+------+------+------+----+----+ ¦0,40 -¦ 5/371 ¦ 3/205 ¦2/107 ¦1/39 ¦0/5 ¦ 3/168 ¦ 2/99 ¦ 1/42 ¦1/25 ¦0/3 ¦ 2/82 ¦ 1/42 ¦ 1/26 ¦0/5 ¦0/2 ¦ 1/39 ¦ 1/27 ¦ 0/7 ¦0/3 ¦0/2 ¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+-----+----+-------+------+------+-----+----+------+------+------+----+----+------+------+------+----+----+ ¦0,65 -¦11/664 ¦ 7/388 ¦4/187 ¦2/70 ¦0/5 ¦ 5/232 ¦3/128 ¦ 2/67 ¦1/25 ¦0/3 ¦3/103 ¦ 2/61 ¦ 1/26 ¦0/5 ¦0/2 ¦ 2/54 ¦ 1/27 ¦ 1/17 ¦0/3 ¦0/2 ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+-----+----+-------+------+------+-----+----+------+------+------+----+----+------+------+------+----+----+ ¦1,0 - ¦33/1667¦22/1042¦12/507¦5/169¦1/22¦ 9/356 ¦6/214 ¦4/117 ¦2/44 ¦0/3 ¦4/123 ¦ 3/79 ¦ 2/42 ¦1/15¦0/2 ¦ 2/54 ¦ 2/40 ¦ 1/17 ¦0/3 ¦0/2 ¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+-----+----+-------+------+------+-----+----+------+------+------+----+----+------+------+------+----+----+ ¦1,5 - ¦ - ¦ - ¦ - ¦ - ¦ - ¦40/1235¦26/758¦14/367¦6/128¦1/14¦10/238¦7/149 ¦ 4/72 ¦2/27¦0/2 ¦ 5/93 ¦ 3/52 ¦ 2/27 ¦1/10¦0/2 ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+-----+----+-------+------+------+-----+----+------+------+------+----+----+------+------+------+----+----+ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦37/709¦24/434¦13/211¦5/65¦2/17¦11/166¦ 7/97 ¦ 4/47 ¦2/18¦1/6 ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+-----+----+-------+------+------+-----+----+------+------+------+----+----+------+------+------+----+----+ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦47/571¦31/357¦17/177¦7/60¦2/12¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+-----+----+-------+------+------+-----+----+------+------+------+----+----+------+------+------+----+----+ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ 10,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+-----+----+-------+------+------+-----+----+------+------+------+----+----+------+------+------+----+----+ ¦10 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+-----+----+-------+------+------+-----+----+------+------+------+----+----+------+------+------+----+----+ ¦ Примечания. 1. В числителе указано приемочное число, ¦ ¦в знаменателе - объем выборки. ¦ ¦ 2. Знак "-" означает, что для приемки тары следует применять ¦ ¦сплошной контроль. ¦ ¦ 3. Незаполненные клетки соответствуют ситуации, когда ¦ ¦фактический уровень несоответствий превышает NQL. ¦ +---------------------------------------------------------------------------------------------------------------------------------------+
Таблица К.4
Допустимые одноступенчатые схемы контроля поставщика для числа несоответствий на 100 единиц тары в зависимости от уровня несоответствий и степени доверия. Партия любого объема
+------+----------------------------------------------------------------------+---------------------------------------------------------------+ ¦Интер-¦ Нормальный контроль ¦ Ослабленный контроль ¦ ¦вал ¦ ¦ ¦ ¦уров- +-----------------------------------+----------------------------------+--------------------------------+------------------------------+ ¦ней ¦ NQL 2,5% ¦ NQL 4% ¦ NQL 2,5% ¦ NQL 4% ¦ ¦несо- ¦ ¦ ¦ ¦ ¦ ¦ответ-+-------+-------+------+------+-----+-------+------+------+------+-----+-------+------+-----+-------+---+------+------+-----+------+---+ ¦ствий,¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦Т6 ¦ ¦% ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+------+-----+-------+------+------+------+-----+-------+------+-----+-------+---+------+------+-----+------+---+ ¦0,0 - ¦ 1/158 ¦ 1/117 ¦ 0/37 ¦ 0/28 ¦0/12 ¦ 1/99 ¦ 0/39 ¦ 0/23 ¦ 0/18 ¦ 0/8 ¦ 1/108 ¦ 0/28 ¦0/12 ¦ 1/108 ¦0/3¦ 0/35 ¦ 0/18 ¦ 0/8 ¦ 0/35 ¦0/2¦ ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+------+-----+-------+------+------+------+-----+-------+------+-----+-------+---+------+------+-----+------+---+ ¦0,10 -¦ 1/158 ¦ 1/117 ¦ 1/81 ¦ 0/28 ¦0/12 ¦ 1/99 ¦ 1/74 ¦ 0/23 ¦ 0/18 ¦ 0/8 ¦ 1/108 ¦ 0/28 ¦0/12 ¦ 1/108 ¦0/3¦ 1/68 ¦ 0/18 ¦ 0/8 ¦ 1/68 ¦0/2¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+------+-----+-------+------+------+------+-----+-------+------+-----+-------+---+------+------+-----+------+---+ ¦0,15 -¦ 2/216 ¦ 1/117 ¦ 1/81 ¦ 1/68 ¦0/12 ¦ 1/99 ¦ 1/74 ¦ 1/51 ¦ 0/18 ¦ 0/8 ¦ 1/108 ¦ 1/68 ¦0/12 ¦ 1/108 ¦0/3¦ 1/68 ¦ 0/18 ¦ 0/8 ¦ 1/68 ¦0/2¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+------+-----+-------+------+------+------+-----+-------+------+-----+-------+---+------+------+-----+------+---+ ¦0,25 -¦ 3/270 ¦ 2/168 ¦ 1/81 ¦ 1/68 ¦0/12 ¦ 2/135 ¦ 1/74 ¦ 1/51 ¦ 1/42 ¦ 0/8 ¦ 2/157 ¦ 1/68 ¦0/12 ¦ 2/157 ¦0/3¦ 1/68 ¦ 1/42 ¦ 0/8 ¦ 1/68 ¦0/2¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+------+-----+-------+------+------+------+-----+-------+------+-----+-------+---+------+------+-----+------+---+ ¦0,40 -¦ 5/375 ¦ 4/265 ¦2/125 ¦2/107 ¦1/39 ¦ 3/169 ¦2/105 ¦ 1/51 ¦ 1/42 ¦1/25 ¦ 3/205 ¦2/107 ¦1/39 ¦ 3/205 ¦0/3¦ 2/99 ¦ 1/42 ¦1/25 ¦ 2/99 ¦0/2¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+------+-----+-------+------+------+------+-----+-------+------+-----+-------+---+------+------+-----+------+---+ ¦0,65 -¦11/668 ¦ 8/450 ¦5/252 ¦4/187 ¦2/70 ¦ 5/234 ¦3/136 ¦ 2/78 ¦ 2/67 ¦1/25 ¦ 7/388 ¦4/187 ¦2/70 ¦ 7/388 ¦0/3¦3/128 ¦ 2/67 ¦1/25 ¦3/128 ¦0/2¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+------+-----+-------+------+------+------+-----+-------+------+-----+-------+---+------+------+-----+------+---+ ¦1,0 - ¦34/1717¦24/1155¦15/668¦12/507¦5/169¦ 9/358 ¦7/253 ¦4/131 ¦4/117 ¦2/44 ¦22/1042¦12/507¦5/169¦22/1042¦0/3¦6/214 ¦4/117 ¦2/44 ¦6/214 ¦0/2¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+------+-----+-------+------+------+------+-----+-------+------+-----+-------+---+------+------+-----+------+---+ ¦1,5 - ¦ - ¦ - ¦ - ¦ - ¦ - ¦40/1239¦29/857¦18/495¦14/367¦6/128¦ - ¦ - ¦ - ¦ - ¦ - ¦26/758¦14/367¦6/128¦26/758¦0/2¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+------+-----+-------+------+------+------+-----+-------+------+-----+-------+---+------+------+-----+------+---+ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+------+-----+-------+------+------+------+-----+-------+------+-----+-------+---+------+------+-----+------+---+ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+------+-----+-------+------+------+------+-----+-------+------+-----+-------+---+------+------+-----+------+---+ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+------+-----+-------+------+------+------+-----+-------+------+-----+-------+---+------+------+-----+------+---+ ¦10 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-------+-------+------+------+-----+-------+------+------+------+-----+-------+------+-----+-------+---+------+------+-----+------+---+
Окончание табл. К.4
+------+-----------------------------------------------------------------+-----------------------------------------------------------+ ¦Интер-¦ Нормальный контроль ¦ Ослабленный контроль ¦ ¦вал ¦ ¦ ¦ ¦уров- +--------------------------------+--------------------------------+-----------------------------+-----------------------------+ ¦ней ¦ NQL 6,5% ¦ NQL 10% ¦ NQL 6,5% ¦ NQL 10% ¦ ¦несо- ¦ ¦ ¦ ¦ ¦ ¦ответ-+------+------+------+------+----+------+------+------+------+----+------+------+----+------+---+------+------+----+------+---+ ¦ствий,¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦Т6 ¦ ¦% ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+------+------+------+----+------+------+------+------+----+------+------+----+------+---+------+------+----+------+---+ ¦0,0 - ¦ 0/37 ¦ 0/24 ¦ 0/15 ¦ 0/11 ¦0/5 ¦ 0/24 ¦ 0/16 ¦ 0/10 ¦ 0/7 ¦0/3 ¦ 0/22 ¦ 0/11 ¦0/5 ¦ 0/22 ¦0/2¦ 0/14 ¦ 0/7 ¦0/3 ¦ 0/14 ¦0/1¦ ¦ 0,1¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+------+------+------+----+------+------+------+------+----+------+------+----+------+---+------+------+----+------+---+ ¦0,10 -¦ 1/61 ¦ 0/24 ¦ 0/15 ¦ 0/11 ¦0/5 ¦ 0/24 ¦ 0/16 ¦ 0/10 ¦ 0/7 ¦0/3 ¦ 0/22 ¦ 0/11 ¦0/5 ¦ 0/22 ¦0/2¦ 0/14 ¦ 0/7 ¦0/3 ¦ 0/14 ¦0/1¦ ¦ 0,15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+------+------+------+----+------+------+------+------+----+------+------+----+------+---+------+------+----+------+---+ ¦0,15 -¦ 1/61 ¦ 1/45 ¦ 0/15 ¦ 0/11 ¦0/5 ¦ 1/40 ¦ 0/16 ¦ 0/10 ¦ 0/7 ¦0/3 ¦ 1/42 ¦ 0/11 ¦0/5 ¦ 1/42 ¦0/2¦ 0/14 ¦ 0/7 ¦0/3 ¦ 0/14 ¦0/1¦ ¦ 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+------+------+------+----+------+------+------+------+----+------+------+----+------+---+------+------+----+------+---+ ¦0,25 -¦ 1/61 ¦ 1/45 ¦ 1/32 ¦ 0/11 ¦0/5 ¦ 1/40 ¦ 1/30 ¦ 0/10 ¦ 0/7 ¦0/3 ¦ 1/42 ¦ 0/11 ¦0/5 ¦ 1/42 ¦0/2¦ 1/27 ¦ 0/7 ¦0/3 ¦ 1/27 ¦0/1¦ ¦ 0,40¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+------+------+------+----+------+------+------+------+----+------+------+----+------+---+------+------+----+------+---+ ¦0,40 -¦ 2/83 ¦ 1/45 ¦ 1/32 ¦ 1/26 ¦0/5 ¦ 1/40 ¦ 1/30 ¦ 1/21 ¦ 0/7 ¦0/3 ¦ 1/42 ¦ 1/26 ¦0/5 ¦ 1/42 ¦0/2¦ 1/27 ¦ 0/7 ¦0/3 ¦ 1/27 ¦0/1¦ ¦ 0,65¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+------+------+------+----+------+------+------+------+----+------+------+----+------+---+------+------+----+------+---+ ¦0,65 -¦3/104 ¦ 2/65 ¦ 1/32 ¦ 1/26 ¦0/5 ¦ 2/54 ¦ 1/30 ¦ 1/21 ¦ 1/17 ¦0/3 ¦ 2/61 ¦ 1/26 ¦0/5 ¦ 2/61 ¦0/2¦ 1/27 ¦ 1/17 ¦0/3 ¦ 1/27 ¦0/1¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+------+------+------+----+------+------+------+------+----+------+------+----+------+---+------+------+----+------+---+ ¦1,0 - ¦4/125 ¦ 3/84 ¦ 2/48 ¦ 2/42 ¦1/15¦ 2/54 ¦ 2/42 ¦ 1/21 ¦ 1/17 ¦0/3 ¦ 3/79 ¦ 2/42 ¦1/15¦ 3/79 ¦0/2¦ 2/40 ¦ 1/17 ¦0/3 ¦ 2/40 ¦0/1¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+------+------+------+----+------+------+------+------+----+------+------+----+------+---+------+------+----+------+---+ ¦1,5 - ¦10/239¦7/156 ¦ 5/97 ¦ 4/72 ¦2/27¦ 5/94 ¦ 4/67 ¦ 2/32 ¦ 2/27 ¦1/10¦7/149 ¦ 4/72 ¦2/27¦7/149 ¦0/2¦ 3/52 ¦ 2/27 ¦1/10¦ 3/52 ¦0/1¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+------+------+------+----+------+------+------+------+----+------+------+----+------+---+------+------+----+------+---+ ¦2,5 - ¦38/729¦27/494¦17/289¦13/211¦5/65¦11/167¦8/113 ¦ 5/63 ¦ 4/47 ¦2/18¦24/434¦13/211¦5/65¦24/434¦1/7¦ 7/97 ¦ 4/47 ¦2/18¦ 7/97 ¦0/1¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+------+------+------+----+------+------+------+------+----+------+------+----+------+---+------+------+----+------+---+ ¦4,0 - ¦ - ¦ - ¦ - ¦ - ¦ - ¦48/584¦34/397¦21/229¦17/177¦7/60¦ - ¦ - ¦ - ¦ - ¦ - ¦31/357¦17/177¦7/60¦31/357¦1/5¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+------+------+------+----+------+------+------+------+----+------+------+----+------+---+------+------+----+------+---+ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ 10,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+------+------+------+----+------+------+------+------+----+------+------+----+------+---+------+------+----+------+---+ ¦10 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 15¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+------+------+------+------+----+------+------+------+------+----+------+------+----+------+---+------+------+----+------+---+ ¦ Примечания. 1. В числителе указано приемочное число, ¦ ¦в знаменателе - объем выборки. ¦ ¦ 2. Знак "-" означает, что для приемки тары следует применять ¦ ¦сплошной контроль. ¦ ¦ 3. Незаполненные клетки соответствуют ситуации, когда ¦ ¦фактический уровень несоответствий превышает NQL. ¦ +------------------------------------------------------------------------------------------------------------------------------------+
Таблица К.5
Допустимые двухступенчатые планы контроля поставщика для процента несоответствующих единиц тары в зависимости от уровня несоответствий и степени доверия. Партия любого объема
+------+------------------------------------------------+--------------------------------------------+ ¦Интер-¦ NQL 1% ¦ NQL 2,5% ¦ ¦вал ¦ ¦ ¦ ¦уров- ¦ ¦ ¦ ¦ней +----------+-----------+----------+--------+-----+----------+---------+---------+------+------+ ¦несо- ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ ¦ответ-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ствий,¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦% ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----------+-----------+----------+--------+-----+----------+---------+---------+------+------+ ¦0,0 - ¦280 0 2 ¦166 0 2 ¦280 0 2 ¦0 ¦0 ¦99 0 2 ¦66 0 2 ¦99 0 2 ¦0 ¦0 ¦ ¦ 0,1¦280 2 3 ¦166 1 2 ¦280 2 3 ¦ ¦ ¦99 1 2 ¦66 1 2 ¦99 1 2 ¦ ¦ ¦ ¦ ¦ 339,3 ¦ 189,4 ¦ 339,3 ¦ 29¦ 11¦ 107,9 ¦ 70,1 ¦ 107,9 ¦ 12¦ 5¦ +------+----------+-----------+----------+--------+-----+----------+---------+---------+------+------+ ¦0,10 -¦405 1 3 ¦198 0 2 ¦405 1 3 ¦0 ¦0 ¦99 0 2 ¦66 0 2 ¦99 0 2 ¦0 ¦0 ¦ ¦ 0,15¦405 3 4 ¦198 2 3 ¦405 3 4 ¦ ¦ ¦99 1 2 ¦66 1 2 ¦99 1 2 ¦ ¦ ¦ ¦ ¦ 445,7 ¦ 241,8 ¦ 445,7 ¦ 29¦ 11¦ 111,7 ¦ 71,9 ¦ 111,7 ¦ 12¦ 5¦ +------+----------+-----------+----------+--------+-----+----------+---------+---------+------+------+ ¦0,15 -¦476 1 4 ¦337 1 4 ¦476 1 4 ¦57 0 2¦0 ¦111 0 2 ¦66 0 2 ¦111 0 2¦0 ¦0 ¦ ¦ 0,25¦476 5 6 ¦337 4 5 ¦476 5 6 ¦57 1 2¦ ¦111 2 3 ¦66 1 2 ¦111 2 3¦ ¦ ¦ ¦ ¦ 619,3 ¦ 403,0 ¦ 619,3 ¦ 64,1 ¦ 11¦ 134,4 ¦ 75,3 ¦ 134,4 ¦ 12¦ 5¦ +------+----------+-----------+----------+--------+-----+----------+---------+---------+------+------+ ¦0,25 -¦881 4 10 ¦506 2 8 ¦881 4 10 ¦79 0 2¦0 ¦161 1 3 ¦79 0 2 ¦161 1 3¦0 ¦0 ¦ ¦ 0,40¦881 11 12 ¦506 7 8 ¦881 11 12 ¦79 2 3¦ ¦161 3 4 ¦79 2 3 ¦161 3 4¦ ¦ ¦ ¦ ¦ 1123,7 ¦ 672,3 ¦ 1123,7 ¦ 97,3 ¦ 11¦ 178,5 ¦ 97,3 ¦ 178,5 ¦ 12¦ 5¦ +------+----------+-----------+----------+--------+-----+----------+---------+---------+------+------+ ¦0,40 -¦3415 25 32¦2133 16 22 ¦3415 25 32¦322 3 6 ¦1 ¦220 2 6 ¦135 1 4¦220 2 6¦23 0 2¦0 ¦ ¦ 0,65¦3415 56 57¦2133 37 38 ¦3415 56 57¦322 7 8 ¦ ¦220 5 6 ¦135 4 5¦220 5 6¦23 1 2¦ ¦ ¦ ¦ 4119,6 ¦ 2572,2 ¦ 4119,6 ¦ 367,0 ¦ 54¦ 257,4 ¦ 163,3 ¦ 257,4 ¦ 26,0 ¦ 5¦ +------+----------+-----------+----------+--------+-----+----------+---------+---------+------+------+ ¦0,65 -¦ - ¦ - ¦ - ¦ - ¦ - ¦351 4 10 ¦202 2 8¦351 4 10¦37 0 3¦0 ¦ ¦ 1,0¦ ¦ ¦ ¦ ¦ ¦351 11 12 ¦202 7 8¦351 11 12¦37 2 3¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 446,7 ¦ 268,2 ¦ 446,7 ¦ 48,3 ¦ 5¦ +------+----------+-----------+----------+--------+-----+----------+---------+---------+------+------+ ¦1,0 - ¦ ¦ ¦ ¦ ¦ ¦838 12 26 ¦663 12 17¦320 6 10¦93 2 5¦13 0 2¦ ¦ 1,5¦ ¦ ¦ ¦ ¦ ¦838 33 34 ¦663 28 29¦320 15 16¦93 5 6¦ 1 2¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1247,7 ¦ 780,3 ¦ 378,8 ¦ 107,0¦ 15,1 ¦ +------+----------+-----------+----------+--------+-----+----------+---------+---------+------+------+ ¦1,5 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ 2,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----------+-----------+----------+--------+-----+----------+---------+---------+------+------+ ¦2,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----------+-----------+----------+--------+-----+----------+---------+---------+------+------+ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----------+-----------+----------+--------+-----+----------+---------+---------+------+------+ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+----------+-----------+----------+--------+-----+----------+---------+---------+------+------+
Окончание таблицы К.5
+------+----------------------------------------------+--------------------------------------------+ ¦Интер-¦ NQL 4% ¦ NQL 6,5% ¦ ¦вал ¦ ¦ ¦ ¦уров- ¦ ¦ ¦ ¦ней +---------+---------+---------+--------+-------+---------+---------+---------+------+-------+ ¦несо- ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ Т2 ¦ Т3 ¦ Т4 ¦ Т5 ¦ Т6 ¦ ¦ответ-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ствий,¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦% ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+---------+---------+---------+--------+-------+---------+---------+---------+------+-------+ ¦0,0 - ¦62 0 2 ¦0 ¦62 0 2 ¦0 ¦0 ¦0 ¦0 ¦0 ¦0 ¦0 ¦ ¦ 0,1¦62 1 2 ¦ ¦62 1 2 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 65,6 ¦ 34¦ 65,6 ¦ 8¦ 3¦ 35¦ 21¦ 35¦ 5¦ 2¦ +------+---------+---------+---------+--------+-------+---------+---------+---------+------+-------+ ¦0,10 -¦62 0 2 ¦0 ¦62 0 2 ¦0 ¦0 ¦38 0 2 ¦0 ¦38 0 2 ¦0 ¦0 ¦ ¦ 0,15¦62 1 2 ¦ ¦62 1 2 ¦ ¦ ¦38 1 2 ¦ ¦38 1 2 ¦ ¦ ¦ ¦ ¦ 67,3 ¦ 34¦ 67,3 ¦ 8¦ 3¦ 40,0 ¦ 21¦ 40,0 ¦ 5¦ 2¦ +------+---------+---------+---------+--------+-------+---------+---------+---------+------+-------+ ¦0,15 -¦62 0 2 ¦41 0 2 ¦62 0 2 ¦0 ¦0 ¦38 0 2 ¦25 0 2 ¦38 0 2 ¦0 ¦0 ¦ ¦ 0,25¦62 1 2 ¦41 1 2 ¦62 1 2 ¦ ¦ ¦38 1 2 ¦25 1 2 ¦38 1 2 ¦ ¦ ¦ ¦ ¦ 70,2 ¦ 44,8 ¦ 70,2 ¦ 8¦ 3¦ 41,3 ¦ 26,5 ¦ 41,3 ¦ 5¦ 2¦ +------+---------+---------+---------+--------+-------+---------+---------+---------+------+-------+ ¦0,25 -¦69 0 2 ¦41 0 2 ¦69 0 2 ¦0 ¦0 ¦38 0 2 ¦25 0 2 ¦38 0 2 ¦0 ¦0 ¦ ¦ 0,40¦69 2 3 ¦41 1 2 ¦69 2 3 ¦ ¦ ¦38 1 2 ¦25 1 2 ¦38 1 2 ¦ ¦ ¦ ¦ ¦ 83,5 ¦ 46,7 ¦ 83,5 ¦ 8¦ 3¦ 43,0 ¦ 27,3 ¦ 43,0 ¦ 5¦ 2¦ +------+---------+---------+---------+--------+-------+---------+---------+---------+------+-------+ ¦0,40 -¦100 1 3¦53 0 3 ¦100 1 3¦15 0 2¦0 ¦42 0 2 ¦25 0 2 ¦42 0 2 ¦0 ¦0 ¦ ¦ 0,65¦100 3 4¦53 2 3 ¦100 3 4¦15 1 2¦ ¦42 2 3 ¦25 1 2 ¦42 2 3 ¦ ¦ ¦ ¦ ¦ 111,0 ¦ 68,2 ¦ 111,0 ¦ 16,3 ¦ 3¦ 50,8 ¦ 28,5 ¦ 50,8 ¦ 5¦ 2¦ +------+---------+---------+---------+--------+-------+---------+---------+---------+------+-------+ ¦0,65 -¦118 1 4¦84 1 4 ¦118 1 4¦15 0 2¦0 ¦61 1 3 ¦30 0 2 ¦61 1 3 ¦0 ¦0 ¦ ¦ 1,0¦118 5 6¦84 4 5 ¦118 5 6¦15 1 2¦ ¦61 3 4 ¦30 2 3 ¦61 3 4 ¦ ¦ ¦ ¦ ¦ 153,3 ¦ 100,4 ¦ 153,3 ¦ 17,0 ¦ 3¦ 67,2 ¦ 36,7 ¦ 67,1 ¦ 5¦ 2¦ +------+---------+---------+---------+--------+-------+---------+---------+---------+------+-------+ ¦1,0 - ¦195 3 7 ¦115 2 7¦62 1 4 ¦20 0 2¦0 ¦67 1 4 ¦45 1 3 ¦20 0 2 ¦9 0 2 ¦0 ¦ ¦ 1,5¦195 10 11¦115 6 7¦62 4 5 ¦20 1 3¦ ¦67 1 5 ¦45 3 4 ¦20 2 3 ¦ 1 2 ¦ ¦ ¦ ¦ 254,9 ¦ 143,4 ¦ 75,9 ¦ 24,5 ¦ 3¦ 83,6 ¦ 50,2 ¦ 24,5 ¦ 10,0 ¦ 2¦ +------+---------+---------+---------+--------+-------+---------+---------+---------+------+-------+ ¦1,5 - ¦634 16 26¦418 12 20¦203 6 12¦75 3 7¦8 0 2¦129 4 9¦84 3 6 ¦38 1 4 ¦14 0 2¦0 ¦ ¦ 2,5¦634 41 42¦418 28 29¦203 15 16¦75 6 7¦ 1 2¦129 10 11¦84 7 8 ¦38 4 5 ¦14 3 4¦ ¦ ¦ ¦ 892,7 ¦ 520,8 ¦ 252,1 ¦ 83,7 ¦ 9,3 ¦ 157,0 ¦ 95,8 ¦ 46,8 ¦ 17,5 ¦ 2¦ +------+---------+---------+---------+--------+-------+---------+---------+---------+------+-------+ ¦2,5 - ¦ - ¦ - ¦ - ¦ - ¦ - ¦431 20 26¦254 12 17¦123 6 10¦41 2 5¦5 0 2¦ ¦ 4,0¦ ¦ ¦ ¦ ¦ ¦431 45 46¦254 28 29¦123 15 16¦41 6 7¦ 1 2¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 509,0 ¦ 302,6 ¦ 147,2 ¦ 49,3 ¦ 5,8 ¦ +------+---------+---------+---------+--------+-------+---------+---------+---------+------+-------+ ¦4,0 - ¦ ¦ ¦ ¦ ¦ ¦ - ¦ - ¦ - ¦ - ¦ - ¦ ¦ 6,5¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+---------+---------+---------+--------+-------+---------+---------+---------+------+-------+ ¦6,5 - ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+---------+---------+---------+--------+-------+---------+---------+---------+------+-------+ ¦ Примечания. 1. В первой строке слева направо указаны объем ¦ ¦выборки первой ступени контроля, приемочное и браковочное числа ¦ ¦первой ступени контроля; во второй строке указаны объем выборки ¦ ¦второй ступени контроля, приемочное и браковочное числа второй ¦ ¦ступени контроля; в третьей строке указаны средний объем ¦ ¦контроля при фактическом уровне несоответствий, равном значению ¦ ¦верхней границы соответствующего интервала уровней ¦ ¦несоответствий. ¦ ¦ 2. В отдельных случаях (клетки со значениями объема выборки ¦ ¦и приемочного числа) применяют одноступенчатый контроль. ¦ ¦ 3. Знак "-" означает, что для приемки тары следует применять ¦ ¦сплошной контроль. ¦ ¦ 4. Незаполненные клетки соответствуют ситуации, когда ¦ ¦фактический уровень несоответствий превышает NQL. ¦ +--------------------------------------------------------------------------------------------------+
Таблица К.6
Допустимые одноступенчатые планы контроля потребителя для процента несоответствующих единиц тары в зависимости от уровня несоответствий и объема партии
+------+----------------------+---------------------+---------------------+---------------------+ ¦Объем ¦ NQL 1% ¦ NQL 2,5% ¦ NQL 4% ¦ NQL 6,5% ¦ ¦пар- +---------------+------+--------------+------+--------------+------+--------------+------+ ¦тии, ¦объем выборки n¦брако-¦объем выборки ¦брако-¦объем выборки ¦брако-¦объем выборки ¦брако-¦ ¦шт. ¦ ¦вочное¦ n ¦вочное¦ n ¦вочное¦ n ¦вочное¦ ¦ ¦ ¦число ¦ ¦число ¦ ¦число ¦ ¦число ¦ ¦ ¦ ¦R ¦ ¦R ¦ ¦R ¦ ¦R ¦ +------+---------------+------+--------------+------+--------------+------+--------------+------+ ¦От 16 ¦ (25) ¦ 1 ¦ (25) ¦ 1 ¦ 1(24) ¦ 1 ¦ - ¦ 1 ¦ ¦до 25 ¦ (25) ¦ 2 ¦ (25) ¦ 2 ¦ (25) ¦ 2 ¦ (25) ¦ 2 ¦ ¦включ.¦ (25) ¦ 3 ¦ (25) ¦ 3 ¦ (25) ¦ 3 ¦ (25) ¦ 3 ¦ ¦ ¦ (25) ¦ 4 ¦ (25) ¦ 4 ¦ (25) ¦ 4 ¦ (25) ¦ 4 ¦ ¦ ¦ (25) ¦ 5 ¦ (25) ¦ 5 ¦ (25) ¦ 5 ¦ (25) ¦ 5 ¦ ¦ ¦ (25) ¦ 6 ¦ (25) ¦ 6 ¦ (25) ¦ 6 ¦ (25) ¦ 6 ¦ ¦ ¦ (25) ¦ 7 ¦ (25) ¦ 7 ¦ (25) ¦ 7 ¦ (25) ¦ 7 ¦ ¦ ¦ (25) ¦ 8 ¦ (25) ¦ 8 ¦ (25) ¦ 8 ¦ (25) ¦ 8 ¦ ¦ ¦ (25) ¦ 9 ¦ (25) ¦ 9 ¦ (25) ¦ 9 ¦ (25) ¦ 9 ¦ ¦ ¦ (25) ¦ 10 ¦ (25) ¦ 10 ¦ (25) ¦ 10 ¦ (25) ¦ 10 ¦ ¦ ¦ (25) ¦ 11 ¦ (25) ¦ 11 ¦ (25) ¦ 11 ¦ (25) ¦ 11 ¦ ¦ ¦ (25) ¦ 12 ¦ (25) ¦ 12 ¦ (25) ¦ 12 ¦ (25) ¦ 12 ¦ ¦ ¦ (25) ¦ 13 ¦ (25) ¦ 13 ¦ (25) ¦ 13 ¦ (25) ¦ 13 ¦ +------+---------------+------+--------------+------+--------------+------+--------------+------+ ¦От 26 ¦ (50) ¦ 1 ¦ 1 - 2(39) ¦ 1 ¦ 1 ¦ 1 ¦ - ¦ 1 ¦ ¦до 50 ¦ (50) ¦ 2 ¦ (50) ¦ 2 ¦ 2 - 11(49) ¦ 2 ¦ 2 - 6(30) ¦ 2 ¦ ¦включ.¦ (50) ¦ 3 ¦ (50) ¦ 3 ¦ (50) ¦ 3 ¦ 7 - 17(46) ¦ 3 ¦ ¦ ¦ (50) ¦ 4 ¦ (50) ¦ 4 ¦ (50) ¦ 4 ¦ (50) ¦ 4 ¦ ¦ ¦ (50) ¦ 5 ¦ (50) ¦ 5 ¦ (50) ¦ 5 ¦ (50) ¦ 5 ¦ ¦ ¦ (50) ¦ 6 ¦ (50) ¦ 6 ¦ (50) ¦ 6 ¦ (50) ¦ 6 ¦ ¦ ¦ (50) ¦ 7 ¦ (50) ¦ 7 ¦ (50) ¦ 7 ¦ (50) ¦ 7 ¦ ¦ ¦ (50) ¦ 8 ¦ (50) ¦ 8 ¦ (50) ¦ 8 ¦ (50) ¦ 8 ¦ ¦ ¦ (50) ¦ 9 ¦ (50) ¦ 9 ¦ (50) ¦ 9 ¦ (50) ¦ 9 ¦ ¦ ¦ (50) ¦ 10 ¦ (50) ¦ 10 ¦ (50) ¦ 10 ¦ (50) ¦ 10 ¦ ¦ ¦ (50) ¦ 11 ¦ (50) ¦ 11 ¦ (50) ¦ 11 ¦ (50) ¦ 11 ¦ ¦ ¦ (50) ¦ 12 ¦ (50) ¦ 12 ¦ (50) ¦ 12 ¦ (50) ¦ 12 ¦ ¦ ¦ (50) ¦ 13 ¦ (50) ¦ 13 ¦ (50) ¦ 13 ¦ (50) ¦ 13 ¦ +------+---------------+------+--------------+------+--------------+------+--------------+------+ ¦От 51 ¦ (90) ¦ 1 ¦ 1 - 2 ¦ 1 ¦ 1 ¦ 1 ¦ - ¦ 1 ¦ ¦до 90 ¦ (90) ¦ 2 ¦ 3 - 18(79) ¦ 2 ¦ 2 - 10 ¦ 2 ¦ 2 - 6 ¦ 2 ¦ ¦включ.¦ (90) ¦ 3 ¦ (90) ¦ 3 ¦ 11 - 28(75) ¦ 3 ¦ 7 - 15 ¦ 3 ¦ ¦ ¦ (90) ¦ 4 ¦ (90) ¦ 4 ¦ (90) ¦ 4 ¦ 16 - 27(61) ¦ 4 ¦ ¦ ¦ (90) ¦ 5 ¦ (90) ¦ 5 ¦ (90) ¦ 5 ¦ 28 - 43 (76) ¦ 5 ¦ ¦ ¦ (90) ¦ 6 ¦ (90) ¦ 6 ¦ (90) ¦ 6 ¦ (90) ¦ 6 ¦ ¦ ¦ (90) ¦ 7 ¦ (90) ¦ 7 ¦ (90) ¦ 7 ¦ (90) ¦ 7 ¦ ¦ ¦ (90) ¦ 8 ¦ (90) ¦ 8 ¦ (90) ¦ 8 ¦ (90) ¦ 8 ¦ ¦ ¦ (90) ¦ 9 ¦ (90) ¦ 9 ¦ (90) ¦ 9 ¦ (90) ¦ 9 ¦ ¦ ¦ (90) ¦ 10 ¦ (90) ¦ 10 ¦ (90) ¦ 10 ¦ (90) ¦ 10 ¦ ¦ ¦ (90) ¦ 11 ¦ (90) ¦ 11 ¦ (90) ¦ 11 ¦ (90) ¦ 11 ¦ ¦ ¦ (90) ¦ 12 ¦ (90) ¦ 12 ¦ (90) ¦ 12 ¦ (90) ¦ 12 ¦ ¦ ¦ (90) ¦ 13 ¦ (90) ¦ 13 ¦ (90) ¦ 13 ¦ (90) ¦ 13 ¦ +------+---------------+------+--------------+------+--------------+------+--------------+------+ ¦От 91 ¦ 1 - 5(99) ¦ 1 ¦ 1 - 2 ¦ 1 ¦ 1 ¦ 1 ¦ - ¦ 1 ¦ ¦до 150¦ (150) ¦ 2 ¦ 3 - 16 ¦ 2 ¦ 2 - 9 ¦ 2 ¦ 2 - 6 ¦ 2 ¦ ¦включ.¦ (150) ¦ 3 ¦ 1 - 44(119) ¦ 3 ¦ 10 - 23 ¦ 3 ¦ 7 - 14 ¦ 3 ¦ ¦ ¦ (150) ¦ 4 ¦ (150) ¦ 4 ¦ 24 - 41(99) ¦ 4 ¦ 15 - 24 ¦ 4 ¦ ¦ ¦ (150) ¦ 5 ¦ (150) ¦ 5 ¦ 42 - 63(124) ¦ 5 ¦ 25 - 35 ¦ 5 ¦ ¦ ¦ (150) ¦ 6 ¦ (150) ¦ 6 ¦ (149) ¦ 6 ¦ 36 - 49(92) ¦ 6 ¦ ¦ ¦ (150) ¦ 7 ¦ (150) ¦ 7 ¦ (150) ¦ 7 ¦ 50 - 63(107) ¦ 7 ¦ ¦ ¦ (150) ¦ 8 ¦ (150) ¦ 8 ¦ (150) ¦ 8 ¦ 64 - 80(123) ¦ 8 ¦ ¦ ¦ (150) ¦ 9 ¦ (150) ¦ 9 ¦ (150) ¦ 9 ¦ (138) ¦ 9 ¦ ¦ ¦ (150) ¦ 10 ¦ (150) ¦ 10 ¦ (150) ¦ 10 ¦ (150) ¦ 10 ¦ ¦ ¦ (150) ¦ 11 ¦ (150) ¦ 11 ¦ (150) ¦ 11 ¦ (150) ¦ 11 ¦ ¦ ¦ (150) ¦ 12 ¦ (150) ¦ 12 ¦ (150) ¦ 12 ¦ (150) ¦ 12 ¦ ¦ ¦ (150) ¦ 13 ¦ (150) ¦ 13 ¦ (150) ¦ 13 ¦ (150) ¦ 13 ¦ +------+---------------+------+--------------+------+--------------+------+--------------+------+ ¦От 151¦ 1 - 5 ¦ 1 ¦ 1 - 2 ¦ 1 ¦ 1 ¦ 1 ¦ - ¦ 1 ¦ ¦до 280¦ 6 - 45 ¦ 2 ¦ 3 - 15 ¦ 2 ¦ 2 - 9 ¦ 2 ¦ 2 - 5 ¦ 2 ¦ ¦включ.¦ (280) ¦ 3 ¦ 16 - 36 ¦ 3 ¦ 10 - 22 ¦ 3 ¦ 6 - 13 ¦ 3 ¦ ¦ ¦ (280) ¦ 4 ¦37 - 63(159) ¦ 4 ¦ 23 - 37 ¦ 4 ¦ 14 - 22 ¦ 4 ¦ ¦ ¦ (280) ¦ 5 ¦64 - 96(199) ¦ 5 ¦ 38 - 55 ¦ 5 ¦ 23 - 33 ¦ 5 ¦ ¦ ¦ (280) ¦ 6 ¦ 9 - 135(239) ¦ 6 ¦ 56 - 75 ¦ 6 ¦ 34 - 44 ¦ 6 ¦ ¦ ¦ (280) ¦ 7 ¦ (280) ¦ 7 ¦76 - 97(174) ¦ 7 ¦ 45 - 56 ¦ 7 ¦ ¦ ¦ (280) ¦ 8 ¦ (280) ¦ 8 ¦98 - 121(199) ¦ 8 ¦ 57 - 69 ¦ 8 ¦ ¦ ¦ (280) ¦ 9 ¦ (280) ¦ 9 ¦122 - 147(224)¦ 9 ¦ 70 - 82 ¦ 9 ¦ ¦ ¦ (280) ¦ 10 ¦ (280) ¦ 10 ¦ (280) ¦ 10 ¦ 83 - 95(153) ¦ 10 ¦ ¦ ¦ (280) ¦ 11 ¦ (280) ¦ 11 ¦ (280) ¦ 11 ¦96 - 110(168) ¦ 11 ¦ ¦ ¦ (280) ¦ 12 ¦ (280) ¦ 12 ¦ (280) ¦ 12 ¦111 - 125(184)¦ 12 ¦ ¦ ¦ (280) ¦ 13 ¦ (280) ¦ 13 ¦ (280) ¦ 13 ¦126 - 140(199)¦ 13 ¦ +------+---------------+------+--------------+------+--------------+------+--------------+------+ ¦От 281¦ 1 - 5 ¦ 1 ¦ 1 - 2 ¦ 1 ¦ 1 ¦ 1 ¦ - ¦ 1 ¦ ¦до 500¦ 6 - 38 ¦ 2 ¦ 3 - 14 ¦ 2 ¦ 2 - 9 ¦ 2 ¦ 2 - 5 ¦ 2 ¦ ¦включ.¦ 39 - 95(299) ¦ 3 ¦ 15 - 35 ¦ 3 ¦ 10 - 21 ¦ 3 ¦ 6 - 13 ¦ 3 ¦ ¦ ¦ 96 - 172(399) ¦ 4 ¦ 36 - 59 ¦ 4 ¦ 22 - 36 ¦ 4 ¦ 14 - 22 ¦ 4 ¦ ¦ ¦173 - 275(499) ¦ 5 ¦ 60 - 87 ¦ 5 ¦ 37 - 53 ¦ 5 ¦ 23 - 32 ¦ 5 ¦ ¦ ¦ (500) ¦ 6 ¦ 88 - 118 ¦ 6 ¦ 54 - 70 ¦ 6 ¦ 33 - 43 ¦ 6 ¦ ¦ ¦ (500) ¦ 7 ¦ 119 - 152 ¦ 7 ¦ 71 - 89 ¦ 7 ¦ 44 - 54 ¦ 7 ¦ ¦ ¦ (500) ¦ 8 ¦153 - 189(319)¦ 8 ¦ 90 - 109 ¦ 8 ¦ 55 - 66 ¦ 8 ¦ ¦ ¦ (500) ¦ 9 ¦190 - 228(359)¦ 9 ¦ 110 - 130 ¦ 9 ¦ 67 - 78 ¦ 9 ¦ ¦ ¦ (500) ¦ 10 ¦229 - 271(399)¦ 10 ¦ 131 - 152 ¦ 10 ¦ 79 - 90 ¦ 10 ¦ ¦ ¦ (500) ¦ 11 ¦ (439) ¦ 11 ¦ 153 - 175 ¦ 11 ¦ 91 - 103 ¦ 11 ¦ ¦ ¦ (500) ¦ 12 ¦ (479) ¦ 12 ¦176 - 198(299)¦ 12 ¦ 104 - 116 ¦ 12 ¦ ¦ ¦ (500) ¦ 13 ¦ (500) ¦ 13 ¦199 - 222(324)¦ 13 ¦ 117 - 130 ¦ 13 ¦ +------+---------------+------+--------------+------+--------------+------+--------------+------+ ¦От 501¦ 1 - 5 ¦ 1 ¦ 1 - 2 ¦ 1 ¦ 1 ¦ 1 ¦ - ¦ 1 ¦ ¦до ¦ 6 - 36 ¦ 2 ¦ 3 - 14 ¦ 2 ¦ 2 - 9 ¦ 2 ¦ 2 - 5 ¦ 2 ¦ ¦1200 ¦ 37 - 86 ¦ 3 ¦ 15 - 33 ¦ 3 ¦ 10 - 21 ¦ 3 ¦ 6 - 13 ¦ 3 ¦ ¦включ.¦ 87 - 148 ¦ 4 ¦ 34 - 56 ¦ 4 ¦ 22 - 35 ¦ 4 ¦ 14 - 22 ¦ 4 ¦ ¦ ¦ 149 - 217 ¦ 5 ¦ 57 - 82 ¦ 5 ¦ 36 - 51 ¦ 5 ¦ 23 - 31 ¦ 5 ¦ ¦ ¦218 - 294(599) ¦ 6 ¦ 83 - 110 ¦ 6 ¦ 52 - 68 ¦ 6 ¦ 32 - 42 ¦ 6 ¦ ¦ ¦295 - 379(699) ¦ 7 ¦ 111 - 139 ¦ 7 ¦ 69 - 85 ¦ 7 ¦ 43 - 52 ¦ 7 ¦ ¦ ¦380 - 470(799) ¦ 8 ¦ 140 - 169 ¦ 8 ¦ 86 - 104 ¦ 8 ¦ 53 - 63 ¦ 8 ¦ ¦ ¦ (899) ¦ 9 ¦ 170 - 200 ¦ 9 ¦ 105 - 123 ¦ 9 ¦ 64 - 75 ¦ 9 ¦ ¦ ¦ (999) ¦ 10 ¦ 201 - 233 ¦ 10 ¦ 124 - 142 ¦ 10 ¦ 76 - 87 ¦ 10 ¦ ¦ ¦ (1099) ¦ 11 ¦ 234 - 266 ¦ 11 ¦ 143 - 162 ¦ 11 ¦ 88 - 99 ¦ 11 ¦ ¦ ¦ (1199) ¦ 12 ¦ 267 - 301 ¦ 12 ¦ 163 - 182 ¦ 12 ¦ 100 - 111 ¦ 12 ¦ ¦ ¦ (1200) ¦ 13 ¦302 - 336(519)¦ 13 ¦ 183 - 203 ¦ 13 ¦ 112 - 123 ¦ 13 ¦ +------+---------------+------+--------------+------+--------------+------+--------------+------+ ¦Св. ¦ 1 - 5 ¦ 1 ¦ 1 - 2 ¦ 1 ¦ 1 ¦ 1 ¦ - ¦ 1 ¦ ¦1200 ¦ 6 - 35 ¦ 2 ¦ 3 - 14 ¦ 2 ¦ 2 - 9 ¦ 2 ¦ 2 - 5 ¦ 2 ¦ ¦ ¦ 36 - 82 ¦ 3 ¦ 15 - 33 ¦ 3 ¦ 10 - 21 ¦ 3 ¦ 6 - 13 ¦ 3 ¦ ¦ ¦ 83 - 137 ¦ 4 ¦ 34 - 55 ¦ 4 ¦ 22 - 34 ¦ 4 ¦ 14 - 21 ¦ 4 ¦ ¦ ¦ 138 - 198 ¦ 5 ¦ 56 - 79 ¦ 5 ¦ 35 - 50 ¦ 5 ¦ 22 - 31 ¦ 5 ¦ ¦ ¦ 199 - 262 ¦ 6 ¦ 80 - 105 ¦ 6 ¦ 51 - 66 ¦ 6 ¦ 32 - 41 ¦ 6 ¦ ¦ ¦ 263 - 329 ¦ 7 ¦ 106 - 132 ¦ 7 ¦ 67 - 83 ¦ 7 ¦ 42 - 51 ¦ 7 ¦ ¦ ¦ 330 - 399 ¦ 8 ¦ 133 - 160 ¦ 8 ¦ 84 - 101 ¦ 8 ¦ 52 - 62 ¦ 8 ¦ ¦ ¦ 400 - 471 ¦ 9 ¦ 161 - 189 ¦ 9 ¦ 102 - 119 ¦ 9 ¦ 63 - 73 ¦ 9 ¦ ¦ ¦ 472 - 544 ¦ 10 ¦ 190 - 218 ¦ 10 ¦ 120 - 137 ¦ 10 ¦ 74 - 85 ¦ 10 ¦ ¦ ¦ 545 - 618 ¦ 11 ¦ 219 - 248 ¦ 11 ¦ 138 - 156 ¦ 11 ¦ 86 - 96 ¦ 11 ¦ ¦ ¦ 619 - 694 ¦ 12 ¦ 249 - 279 ¦ 12 ¦ 157 - 175 ¦ 12 ¦ 97 - 108 ¦ 12 ¦ ¦ ¦695 - 771(1299)¦ 13 ¦ 280 - 309 ¦ 13 ¦ 176 - 194 ¦ 13 ¦ 109 - 120 ¦ 13 ¦ +------+---------------+------+--------------+------+--------------+------+--------------+------+ ¦ Примечания. 1. Знак "-" означает, что для указанного ¦ ¦браковочного числа тары нет допустимого плана контроля. ¦ ¦ 2. Число в скобках указывает, что нет допустимого плана ¦ ¦контроля для объема партий, превышающих данное число. ¦ +-----------------------------------------------------------------------------------------------+
Таблица К.7
Допустимые одноступенчатые планы контроля потребителя для числа несоответствий на 100 единиц тары в зависимости от уровня несоответствий. Партия любого объема
+----+-----------------------------------------------------------+ ¦Бра-¦ Нормативный уровень несоответствий NQL, % ¦ ¦ко- ¦ ¦ ¦воч-+---------------+--------------+--------------+-------------+ ¦ное ¦ 2,5 ¦ 4,0 ¦ 6,5 ¦ 10 ¦ ¦чис-¦ ¦ ¦ ¦ ¦ ¦ло R¦ ¦ ¦ ¦ ¦ +----+---------------+--------------+--------------+-------------+ ¦ 1 ¦ 1 - 2(39) ¦ 1(24) ¦ -(15) ¦ -(9) ¦ ¦ 2 ¦ 3 - 14(79) ¦ 2 - 8(49) ¦ 1 - 5(30) ¦ 1 - 3(19) ¦ ¦ 3 ¦ 15 - 32(119) ¦ 9 - 20(74) ¦ 6 - 12(46) ¦ 4 - 8(29) ¦ ¦ 4 ¦ 33 - 54(159) ¦ 21 - 34(99) ¦ 13 - 21(61) ¦ 9 - 13(39) ¦ ¦ 5 ¦ 55 - 78(199) ¦ 35 - 49(124) ¦ 22 - 30(76) ¦ 14 - 19(49) ¦ ¦ 6 ¦ 79 - 104(239) ¦ 50 - 65(149) ¦ 31 - 40(92) ¦ 20 - 26(59) ¦ ¦ 7 ¦105 - 131(279) ¦ 66 - 82(174) ¦ 41 - 50(107) ¦ 27 - 32(69) ¦ ¦ 8 ¦132 - 159(319) ¦ 83 - 99(199) ¦ 51 - 61(123) ¦ 33 - 39(79) ¦ ¦ 9 ¦160 - 187(359) ¦100 - 117(224)¦ 62 - 72(123) ¦ 40 - 46(89) ¦ ¦ 10 ¦188 - 217(399) ¦118 - 135(249)¦ 73 - 83(153) ¦ 47 - 54(99) ¦ ¦ 11 ¦218 - 246(439) ¦136 - 154(274)¦ 84 - 94(169) ¦55 - 61(109) ¦ ¦ 12 ¦247 - 276(479) ¦155 - 173(299)¦95 - 106(184) ¦62 - 69(119) ¦ ¦ 13 ¦277 - 307(519) ¦174 - 192(324)¦107 - 118(199)¦70 - 76(129) ¦ ¦ 14 ¦308 - 338(559 )¦193 - 211(349)¦119 - 130(215)¦77 - 84(139) ¦ ¦ 15 ¦339 - 369(599) ¦212 - 231(344)¦131 - 142(230)¦85 - 92(149) ¦ ¦ 16 ¦370 - 401(639) ¦232 - 250(399)¦143 - 154(246)¦93 - 100(159)¦ +----+---------------+--------------+--------------+-------------+ ¦ Примечание. 1. Знак "-" означает, что для указанного¦ ¦браковочного числа тары нет допустимого плана контроля. ¦ ¦ 2. Число в скобках указывает, что нет допустимого плана¦ ¦контроля для объема партий, превышающих данное число. ¦ +----------------------------------------------------------------+
(справочное)
ПРИМЕРЫ ПРИМЕНЕНИЯ СТАТИСТИЧЕСКИХ МЕТОДОВ КОНТРОЛЯ
Л.1. Пример 1
В договоре на поставку партий барабанов типа I, стальных,
узкогорлых, вместимостью 40 дм3 (БН I-1А1-40) установлен уровень несоответствий,
выраженный в виде числа несоответствий на 100 единиц тары в партии, равный 10
несоответствиям на 100 единиц барабанов в партии, и нормативное значение риска
потребителя Следует разработать систему согласованных одноступенчатых планов СПК поставщика и потребителя для партии любого объема для нормального и ослабленного контроля. Контроль поставщика. По таблице К.4 настоящего стандарта для NQL 10% находим допустимые объемы выборок и приемочные числа для нормального и ослабленного контроля в соответствии с таблицей Л.1.
Таблица Л.1
+--------------------------------+-------------------------------+ ¦ Нормальный контроль ¦ Ослабленный контроль ¦ +---------------+----------------+---------------+---------------+ ¦объем выборки n¦ приемочное ¦объем выборки n¦ приемочное ¦ ¦ ¦ число C ¦ ¦ число C ¦ +---------------+----------------+---------------+---------------+ ¦ 16 ¦ 0 ¦ 7 ¦ 0 ¦ +---------------+----------------+---------------+---------------+ ¦ 30 ¦ 1 ¦ 17 ¦ 1 ¦ +---------------+----------------+---------------+---------------+ ¦ 42 ¦ 2 ¦ 27 ¦ 2 ¦ +---------------+----------------+---------------+---------------+ ¦ 67 ¦ 4 ¦ 47 ¦ 4 ¦ +---------------+----------------+---------------+---------------+ ¦ 113 ¦ 8 ¦ 177 ¦ 17 ¦ +---------------+----------------+---------------+---------------+ ¦ 397 ¦ 34 ¦ ¦ ¦ +---------------+----------------+---------------+---------------+
Поставщик оценил фактический уровень несоответствий - не более двух несоответствий на 100 единиц барабанов. Это значение попадает в интервал уровней несоответствий 1,5 - 2,5, которому соответствует план нормального контроля с объемом выборки 67 и приемочным числом 4 и план ослабленного контроля с объемом выборки 27 и приемочным числом 2. При этом плане партии должны быть приняты поставщиком по указанной группе несоответствий, если в выборке из 67 барабанов будет обнаружено не более четырех несоответствий данной группы. Этот план обеспечивает вероятность не менее 0,95 приемки партии барабанов, обладающих не более чем двумя несоответствиями данной группы на 100 единиц барабанов. Контроль потребителя. Потребитель назначил для входного контроля объем выборки, равный 10 единицам тары. По таблице К.7 настоящего стандарта допустимых планов контроля потребителя для NQL 10% и объема выборки 10 находим браковочное число R = 4. Тогда для предъявления претензии к поставщику потребитель должен обнаружить в выборке из 10 барабанов не менее 4 несоответствий из контролируемых несоответствий в соответствии с таблицей 8. Л.2. Пример 2
В договоре на поставку партий бочек стальных узкогорлых
вместимостью 200 дм3 (БЧ-1А1-200) установлено значение нормативного уровня
несоответствий в партиях NQL 2,5% и нормативное значение риска потребителя Для приемочного контроля партий бочек поставщиком определены одноступенчатые планы контроля. В этом случае для выбора одноступенчатого плана используют таблицу К.1 настоящего стандарта допустимых одноступенчатых планов СПК поставщика. Допустимые планы контроля, соответствующие NQL 2,5%, представлены в таблице Л.2.
Таблица Л.2
+---------------------+---------------------+--------------------+ ¦ Объем выборки n ¦ Приемочное число C ¦Браковочное число R ¦ +---------------------+---------------------+--------------------+ ¦ 107 ¦ 1 ¦ 2 ¦ +---------------------+---------------------+--------------------+ ¦ 156 ¦ 2 ¦ 3 ¦ +---------------------+---------------------+--------------------+ ¦ 204 ¦ 3 ¦ 4 ¦ +---------------------+---------------------+--------------------+ ¦ 387 ¦ 7 ¦ 8 ¦ +---------------------+---------------------+--------------------+ ¦ 1040 ¦ 22 ¦ 23 ¦ +---------------------+---------------------+--------------------+
Любой из приведенных планов может быть использован поставщиком бочек для проведения СПК, так как все они гарантируют вероятность приемки не более 0,25 для партий с фактическим (входным) количеством несоответствующих бочек по таблице 8 настоящего стандарта, превышающим 2,5%. Если поставщик установил, что фактический процент несоответствующих бочек находится в пределах 0,7% - 1%, то следует применять план контроля, соответствующий интервалу уровней несоответствий 0,65 - 1,0, т.е. план с объемом выборки 387 и приемочным числом 7. Этот план гарантирует поставщику высокую вероятность (не менее 0,95) приемки бочек с процентом несоответствующих единиц бочек не более 1,0%. По результатам приемочного контроля партий за месяц доля приемки партий бочек по показателям таблицы 8 настоящего стандарта составила 82%. Это свидетельствует о том, что фактический уровень несоответствий превышает 1,0%. На очередной календарный период поставщик без согласования с потребителем переходит к применению плана контроля, соответствующего интервалу уровней несоответствий 1,0% - 1,5%, т.е. к плану с объемом выборки 1040 и приемочным числом 22. После проведения мероприятий, направленных на повышение качества бочек, доля приемки партий за месяц составила 99%. В этом случае поставщик в одностороннем порядке решает перейти на план контроля с меньшим объемом выборки. Если доля несоответствующих бочек снижена до 0,4%, то поставщику следует перейти к плану контроля с объемом выборки 156 и приемочным числом 2, соответствующим интервалу уровней несоответствий 0,25% - 0,4%. Л.3. Пример 3 Поставщик имеет сертификат на систему обеспечения качества по ГОСТ 40.9001 и применяет процедуры статистического управления технологическими процессами, а также имеется положительный опыт заказов у данного поставщика.
В нормативном документе на фляги алюминиевые вместимостью 25 дм3
(ФЛ-1В2-25) установлен уровень несоответствий, выраженный в виде числа
несоответствий на 100 единиц тары в партии, равный 3 несоответствиям на 100 фляг
в партии, и нормативное значение риска потребителя Следует разработать систему согласованных одноступенчатых планов СПК поставщика и потребителя для партии любого объема для нормального и ослабленного контроля. Контроль поставщика. По таблице К.4 настоящего стандарта для NQL 2,5% находим допустимые объемы выборок и приемочные числа для нормального и ослабленного контроля в соответствии с таблицей Л.3.
Таблица Л.3
+--------------------------------+-------------------------------+ ¦ Нормальный контроль ¦ Ослабленный контроль ¦ +---------------+----------------+---------------+---------------+ ¦объем выборки n¦ приемочное ¦объем выборки n¦ приемочное ¦ ¦ ¦ число C ¦ ¦ число C ¦ +---------------+----------------+---------------+---------------+ ¦ 12 ¦ 0 ¦ 3 ¦ 0 ¦ +---------------+----------------+---------------+---------------+ ¦ 39 ¦ 1 ¦ ¦ ¦ +---------------+----------------+---------------+---------------+ ¦ 70 ¦ 2 ¦ ¦ ¦ +---------------+----------------+---------------+---------------+ ¦ 169 ¦ 5 ¦ ¦ ¦ +---------------+----------------+---------------+---------------+
Поставщик оценил фактический уровень несоответствий - не более одного несоответствия на 100 единиц фляг. Это значение попадает в интервал уровней несоответствий 0,40 - 0,65, которому соответствует план нормального контроля с объемом выборки 39 и приемочным числом 1 и план ослабленного контроля с объемом выборки 3 и приемочным числом 0. При этом плане партии должны быть приняты поставщиком по указанной группе несоответствий, если в выборке из 39 фляг будет обнаружено не более одного несоответствия данной группы. Этот план обеспечивает вероятность не менее 0,95 приемки партии фляг, обладающих не более чем одним несоответствием данной группы на 100 единиц фляг. Контроль потребителя. Потребитель назначил для входного контроля объем выборки, равный 10 единицам тары. По таблице К.7 настоящего стандарта допустимых планов контроля потребителя для NQL 2,5% и объема выборки 10 находим браковочное число 2. Тогда для предъявления претензии к поставщику потребитель должен обнаружить в выборке из 10 фляг не менее 2 несоответствий из контролируемых несоответствий в соответствии с таблицей 8.
(рекомендуемое)
УСТРОЙСТВО ДЛЯ ОСМОТРА ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТАРЫ
1 - осматриваемая тара; 2 - видеокамера; 3 - рукоятка видеокамеры; 4 - соединительный кабель; 5 - монитор (телевизор); 6 - штатив для установки монитора
Рисунок М.1. Устройство для осмотра внутренней поверхности тары
Таблица М.1
Основные технические характеристики устройства
+----------------------------------------------+-----------------+ ¦ Техническая характеристика ¦ Значение ¦ +----------------------------------------------+-----------------+ ¦Разрешающая способность ¦ 1 мм ¦ +----------------------------------------------+-----------------+ ¦Размер изображения ¦ 180 x 180 мм ¦ +----------------------------------------------+-----------------+ ¦Напряжение питания: ¦ ¦ ¦ от сети ¦ 220 В ¦ ¦ от батареи питания ¦ 12 В ¦ +----------------------------------------------+-----------------+ ¦Потребляемая мощность ¦ 10 Вт ¦ +----------------------------------------------+-----------------+ ¦Инфракрасная подвеска ¦ 3 Вт ¦ +----------------------------------------------+-----------------+ ¦Габаритные размеры видеокамеры: ¦ ¦ ¦ диаметр ¦ 35 мм ¦ ¦ длина ¦ 50 мм ¦ +----------------------------------------------+-----------------+
(справочное)
БИБЛИОГРАФИЯ
[1] Инструкция N 880-71 от 02.02.1971. По санитарно-химическому исследованию изделий, изготовленных из полимерных и других синтетических материалов, предназначенных для контакта с пищевыми продуктами [2] ГН 2.3.3.972-00. Допустимые количества миграции (ДКМ) химических веществ, выделяющихся из полимерных и других материалов, контактирующих с пищевыми продуктами, и методы их определения [3] МР N 2444-81 от 14.09.1981. Методические рекомендации по определению катионов свинца в воде и модельных средах, имитирующих пищевые продукты. МЗ СССР [4] МУ N 4395-87. Методические указания по гигиенической оценке лакированной консервной тары (Киев - 1987 г.) [5] МУ N 1856-78. Методические указания по санитарно-химическому исследованию стальной эмалированной посуды [6] МУ N 2396-81. Методические указания по санитарно-химическому исследованию стеклянной тары.
