Об авиационных контейнерах

Контейнеры и поддоны авиационные, используемые при международных авиаперевозках грузов.

Схемы расположения и габаритные размеры грузовых отделений воздушных судов.





Lower Deck Container-IATA Type 8D-IATA Prefix: APA-APA: LD-2



Авиаконтейнеры, используемые при международных авиаперевозках грузов.



Максимальный вес (брутто)

1,225 kg / 2,700 lb

Объем

3.4 m3 / 120 ft3

Тара

60 kg / 132 lb

Внешние размеры

(L x W x H)

1,194 mm x 1,534 mm x 1,626 mm

(47 in x 60.4 in x 64 in)

Используется в самолете:

777, 767





Lower Deck Container-IATA Type 8-IATA Prefix: AK-ATA: LD-3



Авиаконтейнеры, используемые при международных авиаперевозках грузов.



Максимальный вес (брутто)

1,588 kg / 3,500 lb

Объем

4.53 m3 / 160 ft3

Тара

70 kg / 154 lb

Внешние размеры

(L x W x H)

1,562 mm x 1,534 mm x 1,626 mm

(61.5 in x 60.4 in x 64 in)

Используется в самолете:

DC10-30 Freighter, DC10, 747, 777, 767





Lower Deck Container-IATA Type 6-IATA Prefix: ALF-ATA: LD-6



Авиаконтейнеры, используемые при международных авиаперевозках грузов.



Максимальный вес (брутто)

3,175 kg / 7,000 lb

Объем

6.94 m3 / 245 ft3

Тара

180 kg / 397 lb

Внешние размеры

(L x W x H)

3,175 mm x 1,534 mm x 1,626 mm

(125 in x 60.4 in x 64 in)

Используется в самолете:

747, 747F, L1011





Lower Deck Container-IATA Type 6B-IATA Prefix: AQ-ATA: LD-8



Авиаконтейнеры, используемые при международных авиаперевозках грузов.



Максимальный вес (брутто)

2,449 kg / 5,400 lb

Объем

6.94 m3 / 245 ft3

Тара

120 kg / 264 lb

Внешние размеры

(L x W x H)

2,438 mm x 1,534 mm x 1,626 mm

(96 in x 60.4 in x 64 in)

Используется в самолете:

777, 767





Container-IATA Type 5-IATA Prefix: AAP-ATA: LD-9



Авиаконтейнеры, используемые при международных авиаперевозках грузов.

Максимальный вес (брутто)

6,033 kg / 13,300 lb

Объем

9.91 m3 / 350 ft3

Тара

200 kg / 440 lb

Внешние размеры

(L x W x H)

3,175 mm x 2,235 mm x 1,626 mm

(125 in x 88 in x 64 in)

Используется в самолете:

747, 747F, L1011





Upper Deck Container-IATA Type 5-IATA Prefix: AAK-ATA: LD-7



Авиаконтейнеры, используемые при международных авиаперевозках грузов.



Максимальный вес (брутто)

6,033 kg / 13,300 lb

Объем

9.91 m3 / 350 ft3

Тара

200 kg / 440 lb

Внешние размеры

(L x W x H)

3,175 mm x 2,235 mm x 1,626 mm

(125 in x 88 in x 64 in)

Используется в самолете:

N/A





Main Deck Container-IATA Type 2/2Q-IATA Prefix: AMA



Авиаконтейнеры, используемые при международных авиаперевозках грузов.



Максимальный вес (брутто)

6,804 kg / 15,000 lb

Объем

17.16 m3 / 606 ft3

Тара

260 kg / 572 lb

Внешние размеры

(L x W x H)

3,175 mm x 2,438 mm x 2,438 mm

(125 in x 96 in x 96 in)

Используется в самолете:

747F





Lower Deck Container-IATA Type 2BG-IATA Prefix: AMU



Авиаконтейнеры, используемые при международных авиаперевозках грузов.



Максимальный вес (брутто)

6,033 kg / 13,300 lb

Объем

13.7 m3 / 480 ft3

Тара

200 kg / 440 lb

Внешние размеры

(L x W x H)

3,175 mm x 2,438 mm x 1,626 mm

(125 in x 96 in x 64 in)

Используется в самолете:

747, 747F





Lower Deck Pallet with Net-IATA Type 6-IATA Prefix: PL



Авиаконтейнеры, используемые при международных авиаперевозках грузов.



Максимальный вес (брутто)

3,175 kg / 7,000 lb

Объем

6.94 m3 / 245 ft3

Тара

90 kg / 198 lb

Внешние размеры

(L x W x H)

3,175 mm x 1,534 mm x 1,626 mm

(125 in x 60.4 in x 64 in)

Используется в самолете:

DC10, DC10-30 Freighter, 747, 777





Pallet with Net-IATA Type 5-IATA Prefix: PA



Авиаконтейнеры, используемые при международных авиаперевозках грузов.



Максимальный вес (брутто)

4,626 kg / 10,200 lb

Объем

9.91 m3 / 350 ft3

Тара

120 kg / 264 lb

Внешние размеры

(L x W x H)

3,715 mm x 2,235 mm x 1,626 mm

(125 in x 88 in x 64 in)

Используется в самолете:

DC10-30 Freighter, DC10-30

747, 747F, 777, 767-300





Pallet with Net-IATA Type 2WA-IATA Prefix: PM



Авиаконтейнеры, используемые при международных авиаперевозках грузов.



Максимальный вес (брутто)

5,035 kg / 11,100 lb

Объем

15.8 m3 / 557 ft3

Тара

130 kg / 287 lb

Внешние размеры

(L x W x H)

3,715 mm x 2,438 mm x 1,626 mm

(125 in x 96 in x 64 in)

Используется в самолете:

DC10-30 Freighter, DC10-30, 747, 747F





Main Deck Pallet with Net-IATA Type 2H-IATA Prefix: PM



Авиаконтейнеры, используемые при международных авиаперевозках грузов.



Максимальный вес (брутто)

6,804 kg / 15,000 lb

Объем

21.16 m3 / 747 ft3

Тара

130 kg / 287 lb

Внешние размеры

(L x W x H)

3,715 mm x 2,438 mm x 2,997 mm

(125 in x 96 in x 118in)

Используется в самолете:

DC10-30 Freighter, 747F





Main Deck Pallet with Net-IATA Type 2/2Q-IATA Prefix: PM



Авиаконтейнеры, используемые при международных авиаперевозках грузов.



Максимальный вес (брутто)

6,804 kg / 15,000 lb

Объем

17.16 m3 / 606 ft3

Тара

130 kg / 287 lb

Внешние размеры

(L x W x H)

3,175 mm x 2,438 mm x 2,438 mm

(125 in x 96 in x 96 in)

Используется в самолете:

DC10-30 Freighter, 747F





Main Deck Pallet with Net-IATA Type 1/1S-IATA Prefix: PG



Авиаконтейнеры, используемые при международных авиаперевозках грузов.



Максимальный вес (брутто)

13,608 kg / 30,000 lb

Объем

33.25 m3 / 1,174 ft3

Тара

400 kg / 882 lb

Внешние размеры

(L x W x H)

6,058 mm x 2,438 mm x 2,438 mm

(238.5 in x 96 in x 96 in)

Используется в самолете:

DC10-30 Freighter, 747F





Схемы расположения и габаритные размеры грузовых отделений воздушных судов.



Ан-24РВ,

Ту-134А,

Як-42Д,

Ту-154Б,

ИЛ-62,

ИЛ-86,

Ил-76ТД,

Ан-12,

Ан-26,

Boeing 777,

Ан-124 РУСЛАН,

Airbus A300,

Airbus A310,

Airbus A319,

Airbus A320,

Airbus A321,

Boeing 737,

Boeing 767,

Размеры средств пакетирования грузов.



Ан-24РВ

Схемы расположения и габаритные размеры грузовых отделений воздушных судов.



Максимальная коммерческая загрузка 5000кг Максимально допустимая загрузка: передний багажник - 900кг, задний багажник - 1170кг Передний багажник: грузовая дверь 1,1x1,2м Предельные габариты груза: высота - 0,6м; длина - 1,5м; ширина - 0,8м Задний багажник: багажная дверь 1,41x0,75м Предельные габариты груза: высота - 1,5м; длина - 0,7м; ширина - 1м Допустимое давление на пол 400 кгс/кв.м



Ту-134А

Схемы расположения и габаритные размеры грузовых отделений воздушных судов.



Максимальная коммерческая загрузка 8600кг Максимально допустимая загрузка: передний багажник - 1920кг, задний багажник - 2700кг Передний багажник: объем 6 куб.м, площадь пола 3,2 кв.м, грузовая дверь 1,25x0,75м Задний багажник: объем 8,5 куб.м, площадь пола 4,5 кв.м, люк 0,9x1,22м Допустимое давление на пол 600 кгс/кв.м



Як-42Д (вариант 120 мест)

Схемы расположения и габаритные размеры грузовых отделений воздушных судов.



Максимальная коммерческая загрузка 13500 кг - в бесконтейнерном варианте, 12820 кг - в контейнер-ном варианте Максимальная масса каждого моногруза 300кг Задний грузовой отсек: объем 6,9 куб.м, люк 1,35x1,48 м Передний грузовой отсек: объем 19 куб.м, люк 1,35x1,48 м Допустимое давление на пол 600 кгс/кв.м



Ту-154Б

Схемы расположения и габаритные размеры грузовых отделений воздушных судов.



Максимальная коммерческая загрузка 18000кг Грузовой отсек N 1: предельная загрузка 6450кг; объем 21,5 куб.м; площадь пола 21,5 кв.м; грузовой люк 1,2x1,35м Грузовой отсек N 2: предельная загрузка 4950кг; объем 16,5 куб.м; площадь пола 17,3 кв.м; грузовой люк 1,2x1,35м Допустимое давление на пол 600 кгс/кв.м



Самолет ИЛ-62, ИЛ-62М

Схемы расположения и габаритные размеры грузовых отделений воздушных судов.



ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ БАГАЖНО-ГРУЗОВЫХ ОТСЕКОВ ИЛ-62

Багажные отсеки,

Размеры багажно-

грузовых отсеков,

м

Объем,

куб.метр

Площадь пола,

кв.метр

Допустимая нагрузка,

кг/кв.метр

Расстояние от земли до порога загруз. люков,

м

длина

ширина

высота

1

8,35

1,85

1,38

22,7

15,6

400

1,9

2

4,66

1,76

1,38

12,7

8,2

400

1,9

3

4,01

1,76

1,07

6,9

7,1

400

2,26

4

2,52

1,32

1,74

5,8

3,3

400

3,46



Самолет ИЛ-62, 62М предназначен для перевозки пассажиров грузов на расстояния до 10500 км. Грузы, почта и багаж пассажиров располагаются россыпью в трех герметичных багажно-грузовых отсеков под полом пассажирского салона и в одном негерметичном отсеке хвостовой части самолета.



ИЛ-86

Ил-86 - широкофюзеляжный, дальнемагистральный пассажирский самолет, способный перевозить от 2 до 15 т груза при полной пассажирской загрузке в зависимости от маршрута. Он имеет два трюма, расположенных под полом, состоящих из пяти отсеков. Отсеки 2 и 4 предназначены для перевозки контейнеров АК-1.5. Отсеки 1, 3 и 5 используются для багажа и штучных грузов.





Отсек 1



багаж /груз, загружаемый поштучно



Отсек 2



восемь АК-1.5



Отсек 3



багаж /груз, загружаемый поштучно



Отсек 4



восемь АК-1.5



Отсек 5



багаж /груз, загружаемый поштучно



Ил-76ТД

Схемы расположения и габаритные размеры грузовых отделений воздушных судов.



Максимальный вес моногруза, загружаемого тельферами - 10 тонн Максимальный вес моногруза, загружаемого лебедками через рампу - 20 тонн Предельные габариты груза: высота - 3,25м; ширина - 3,15м



Ан-12

Схемы расположения и габаритные размеры грузовых отделений воздушных судов.



Предельные габариты груза: высота - 2,3м; ширина - 2,1м; длина - 13м



Ан-26

Схемы расположения и габаритные размеры грузовых отделений воздушных судов.



Предельные габариты груза: высота - 1,6м; ширина - 2,2м; длина - 5м



Boeing 777-200



Передняя кабина



18 контейнеров ЛД - 3



Кабина AFT



14 контейнеров ЛД - 3



Поштучный груз



600 куб. фут /17м3



Ан-124-100 РУСЛАН

Схемы расположения и габаритные размеры грузовых отделений воздушных судов.



Airbus A300-600R





Длина



54,10 m



Высота



16,54 m



Размах крыльев



44,48 m



Крейсерская скорость



890 km/h



Средняя провозная мощность*



48100 / 54600 kg



В двух грузовых отсеках возможна перевозка 22 контейнеров LD3.



Airbus A310

Груз и багаж транспортируются в трех грузовых кабинах, расположенных под полом и обозначенных как FWD, AFT и Bulk. Грузовые кабины FWD и AFT оборудованы двумя независимыми полуавтоматическими погрузочными устройствами с управлением одним оператором.

Грузовое устройство в кабине AFT рассчитано на подачу 60,4 х 125 дюйм. (2L3P) поддонов и полуразмерных контейнеров.

Задняя грузовая кабина Bulk предназначена для перевозки багажа, поштучных грузов и животных. Она оснащена стягивающими сетями.

Грузоподъемность при полной пассажирской загрузке: до 2 т.

Вместимость грузовых кабин: 10 контейнеров АК 1.5,

Размеры грузовых люков: 2,44 х 1,71м и 1.81 х1.71м



Airbus A319-100 (A319)





Длина



33.84 m



Высота



12.01 m



Размах крыльев



34.10 m



Крейсерская скорость



840 km/h



Средняя провозная мощность*



1000-2000 kg



*в зависимости от дальности полета, погодных условий, количества пассажиров на боту, багажа, типа груза и т.д.

Переднее отделение "рассыпной" загрузки: максимальная загрузка 7.3 m3, 2,268 kg

Люк отделения: 124х182х119 cm

Заднее отделение "рассыпной" загрузки: максимальная загрузка 10.1 m3, 3,021 kg

Люк отделения: 1124х182х119 cm

Отделение "рассыпного" груза: максимальная загрузка 6,1 m3, 1,497 kg

Люк отделения: 78х93х116 cm



Airbus A320-200 (A320А)



Схемы расположения и габаритные размеры грузовых отделений воздушных судов.



Длина



37,57 m



Высота



11,91 m



Размах крыльев



33,91 m



Крейсерская скорость



830 km/h



Средняя провозная мощность*



1500-2000 kg





*зависит от дальности полета, погодных условий, количества пассажиров на боту, багажа, типа груза и т.д.

Переднее отделение "рассыпной" загрузки: 3 места 156х153х116 cm

Люк отделения: 119х182х116 cm

Заднее отделение "рассыпной" загрузки: 4 места 156х153х116 cm

Люк отделения: 1124х182х119 cm

Отделение "рассыпного" груза: максимальная загрузка 5 m3, 1,497 kg

Люк отделения: 78х93х116 cm



Airbus A321-100 (A321А)



Схемы расположения и габаритные размеры грузовых отделений воздушных судов.



Длина



44,50 m



Высота



12,09 m



Размах крыльев



33,91 m



Крейсерская скорость



850 km/h



Средняя провозная мощность*



2500-3000 kg





*зависит от дальности полета, погодных условий, количества пассажиров на боту, багажа, типа груза и т.д.

Переднее отделение "рассыпной" загрузки: 5 мест 156х153х116 cm

Люк отделения: 119х182х116 cm

Заднее отделение "рассыпной" загрузки: 5 мест 156х153х116 cm

Люк отделения: 119х182х116 cm

Отделение "рассыпного" груза: максимальная загрузка 5 m3, 1,497 kg

Люк отделения: 78х93х116 cm

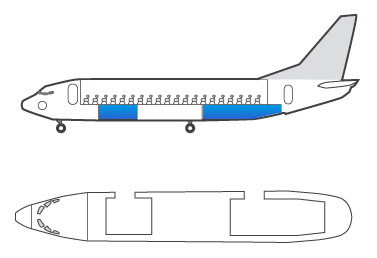

Boeing 737-300 (В737-300)



Схемы расположения и габаритные размеры грузовых отделений воздушных судов.



Длина



33,40 m



Высота



11,15 m



Размах крыльев



28,88 m



Крейсерская скорость



795 km/h



Средняя провознная мощ-ность*



1000-1500 kg





*зависит от дальности полета, погодных условий, количества пассажиров на боту, багажа, почты и т.д.

Переднее отделение "рассыпной" загрузки: максимальная загрузка 10.2 m3, max. 2,269 kg

Люк отделения: 89х122х86 cm

Заднее отделение "рассыпной" загрузки: максимальная загрузка 15.5 m3, 3,462 kg

Люк отделения: 84х122х86 cm



Boeing 767-300

Боинг 767 - среднемагистральный самолет, способный перевозить приблизительно 9 т груза при пол-ной пассажирской загрузке. Самолет имеет два грузовых трюма на нижней палубе, состоящих из пяти кабин. Передний трюм, состоящий из кабин 1 и 2, вместе с кабинами 3 и 4 в заднем трюме только для грузов, загружаемых поштучно.





Кабина 1



два PAG /ААР или четыре AKC



Кабина 2



два PAG /ААР или четыре АКС



Кабина 3



четыре АКС



Кабина 4



три АКС



Кабина 5



только грузы, загружаемые поштучно



РАЗМЕРЫ СРЕДСТВ ПАКЕТИРОВАНИЯ ГРУЗОВ:

Контейнеры - LD 1

Полуразмерный контейнер для нижней палубы. Подходит для самолетов Боинг 767, 747; ДС-10.

Контейнеры - LD 2

Полуразмерный контейнер для нижней палубы. Подходит для самолетов Боинг 767, 747; ДС-10.





Объем, куб. м/куб. фут



120 / 3.5



Вес, кг/фунт



77 / 170



Макс. вес брутто, кг/фунт



1225 / 700



Контейнеры - LD 3 (Контейнер АК-1,5)

Полуразмерный контейнер для нижней палубы. Подходит для самолета Боинг 767, ИЛ-86, Ил-96.





Объем, куб. м/куб. фут



150 / 4.2



Вес, кг/фунт



95 / 210



Макс. вес брутто, кг/фунт



1588 / 3493



Контейнеры - LD 4

Полуразмерный контейнер для нижней палубы. Подходит для самолетов Боинг 767.





Объем, куб. м/куб. фут



215



Макс. вес брутто, кг/фунт



5400



Поддоны - Pallet 88"x125"

Подходят для самолетов DC-10, А-310-324



См. также на Logist.ru тема: Контейнерные авиаперевозки и тема: Судьба Ан-225 "Мрия"?



СКЛАД ЗАКОНОВ





  Яндекс цитирования
